Tranter

GX-60P

Płytowy wymiennik ciepła · Wymienniki ciepła

Typ z certyfikatem klasy (rejestr DNV) · karta techniczna jeszcze niesprawdzona
Dane techniczne

Dane techniczne.dane referencyjne — niezweryfikowane

Masz kartę katalogową producenta dla tego modelu? Wyślij ją razem z formularzem zapytania — sprawdzimy ją i podamy źródło.

Standard connection dimensionDN200 mm
Tightening boltM39 mm
No. of long tightening bolts (TL)4
No. of short tightening (TS)2
Cover thickness70 mm
Weight of guiding bar27 kg/m
Weight of reinforced guiding bar42 kg/m
Weight of tightening bolt8,1 kg/m
A-dimension3,8*n mm
C-dimensionLG+150 mm
F-dimensionLG+9 mm
Weight plate+gasket (W)AISI 304/316 0,5 mm 3,1 kg, AISI 304/316 0,6 mm 3,7 kg, Titanium 0,5 mm 1,9 kg,
Weight Frame1390+n*W kg
Dokumentacja producenta

Zdjęcia z dokumentacji producenta.

Zdjęcia, rysunki i podglądy stron z karty katalogowej tego modelu.

A plate heat exchanger designed for central cooling systems with high efficiency and durability.

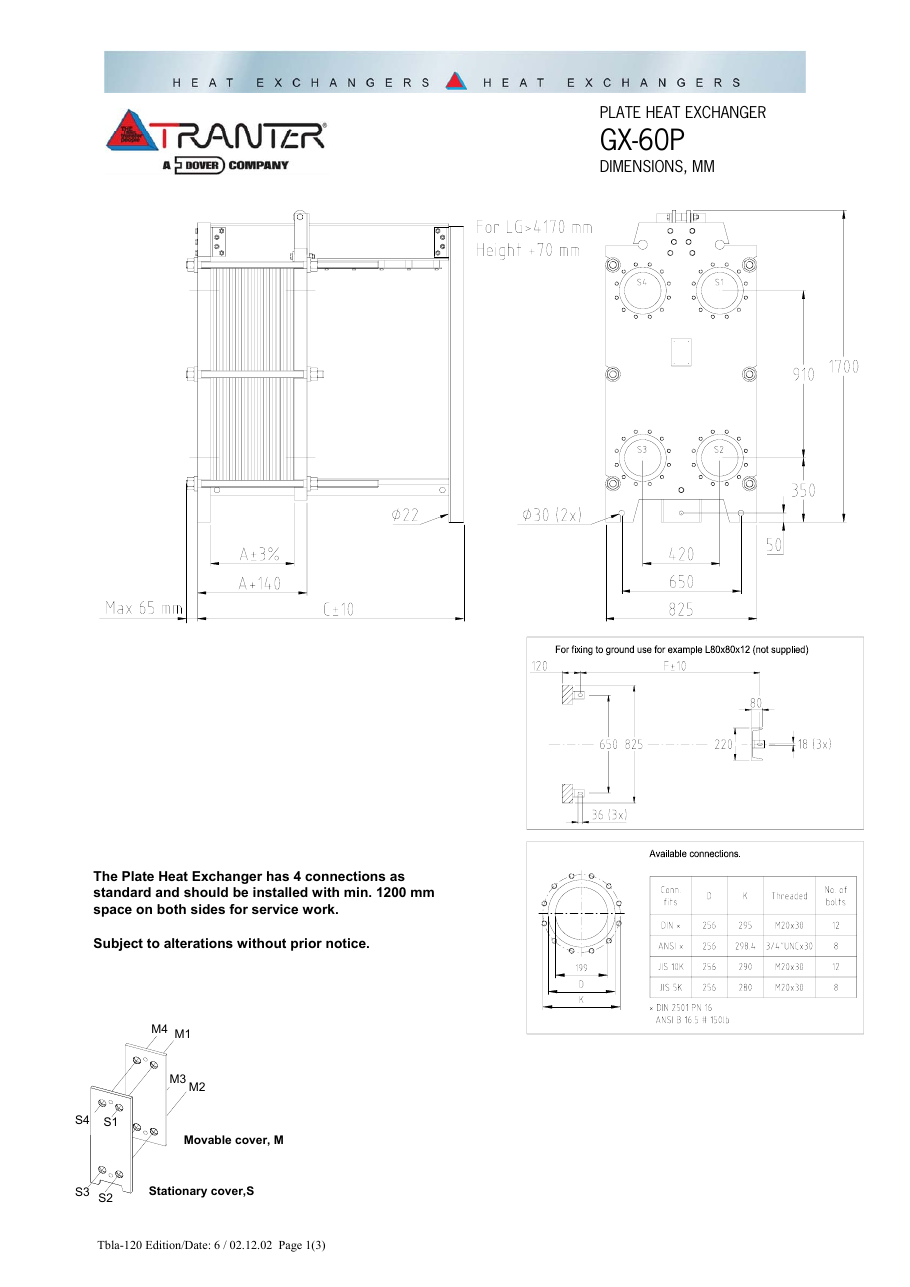

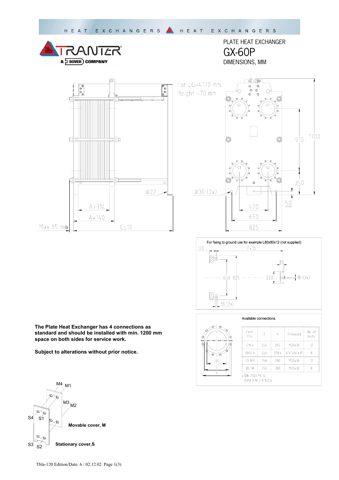

Tranter GX-60P – Rysunek (bd8b5b7e32a2_S1-2 S. 1)
Rysunek · bd8b5b7e32a2_S1-2 · S. 1

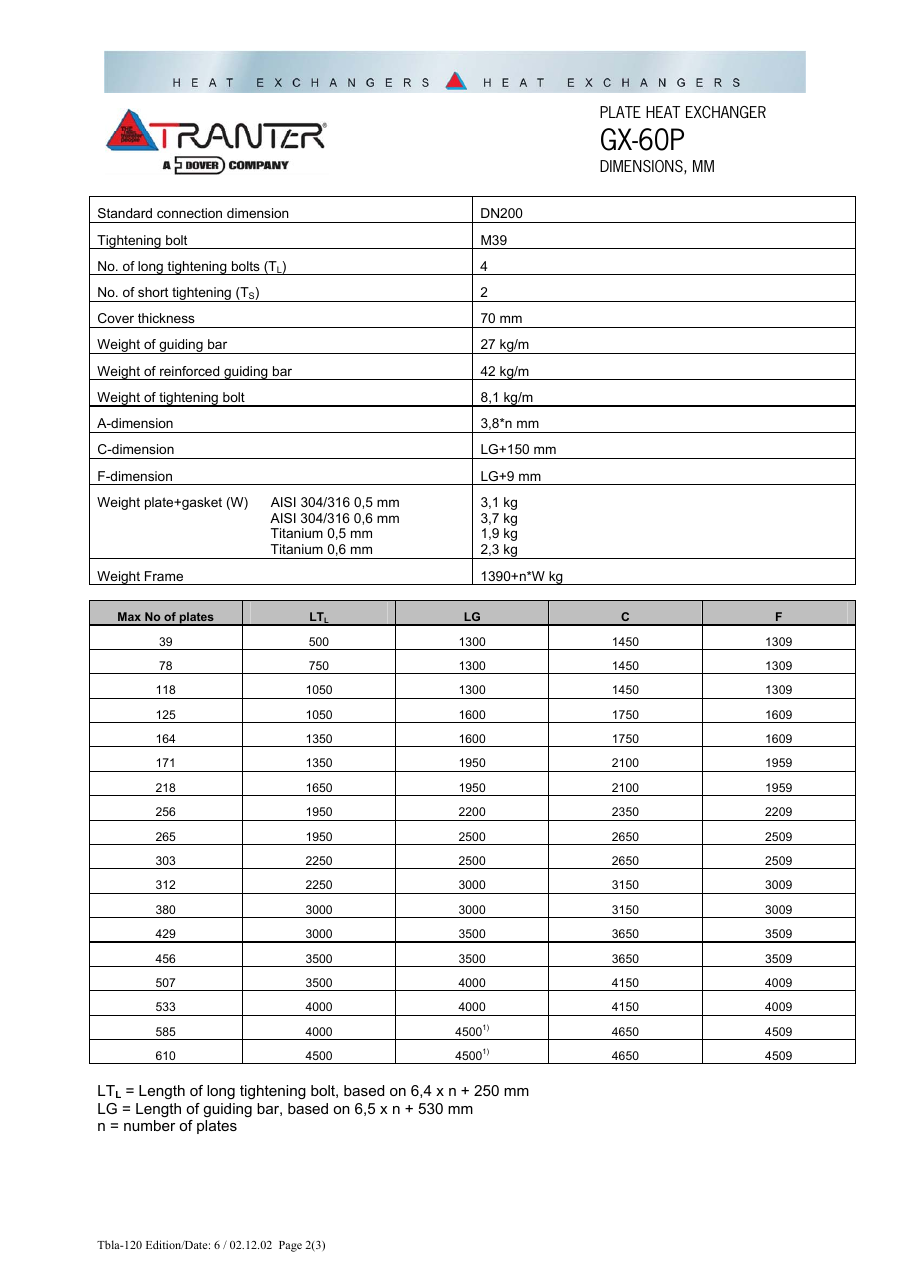

Tranter GX-60P – Rysunek (bd8b5b7e32a2_S1-2 S. 2)
Rysunek · bd8b5b7e32a2_S1-2 · S. 2
Źródło: Tranter GX-60P datasheet, s. 3
