Order Code:FMU90-J11AB111AA1A
Ser.-no.:5A01090109A

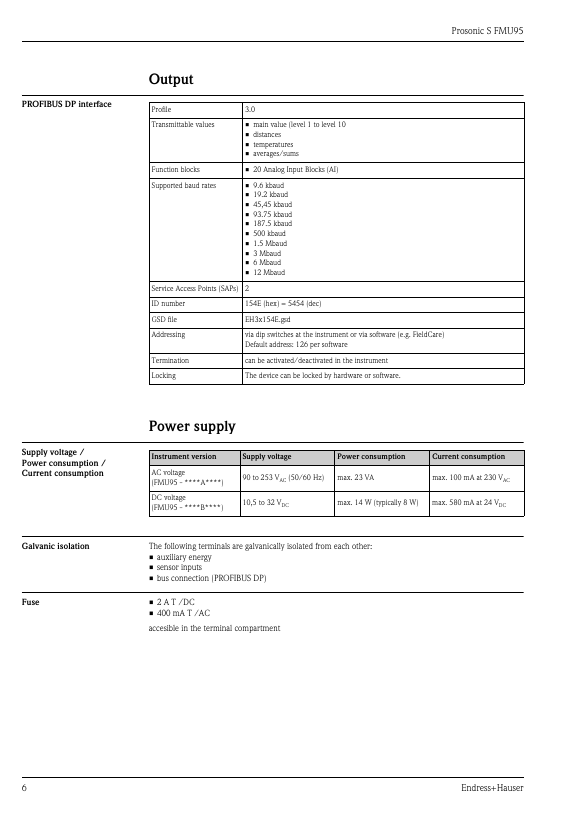

Übertragbare Werte• Hauptmesswerte (Füllstand 1 bis Füllstand 10)
• Distanzen
• Temperaturen
• Mit
Funktionsblöcke• 20 Analog-Input-Blöcke (AI)
Versorgungsspannung/leistungsaufnahme/stromaufnahmeWechselspannung
90 ... 253 VAC (50/60 Hz) max. 23 VA max
Sicherung2 A T /DC
Dimensions in mm92 x 92 mm
Weight≈0,5 kg
GSD fileEH3x154E.gsd
Default address126 per software
Instrument version90 ... 253 VAC (50/60 Hz)
(FMU95 - ****A****)10,5 ... 32 VDC
Reference operating• Temperature = 24±5 °C
Potentialausgleichmaximal 30 m
Eingangs- oder Ausgangskanal00
Öffnung138 mm x 138 mm
Bestell-nr.52027441
Format des abgesetzten Displays96 x 96 mm
Versorgungsspannung/Leistungsaufnahme/Stromaufnahme Wechselspannung90 ... 253 VAC (50/60 Hz)
Versorgungsspannung/Leistungsaufnahme/Stromaufnahme Gleichspannung10,5 ... 32 VDC
Messunsicherheit±0,2 % bezogen auf die maximale Sensormessspanne
Typische Messgenauigkeit±2 mm + 0,17 % der Messdistanz
Messwertauflösung1 mm mit FDU91
Messfrequenz0,2 Hz (bei 5 Sensoren)
Umgebungstemperatur-40 ... 60 °C
Schutzart• Feldgehäuse: IP66 / NEMA 4x
• Hutschienengehä
Degree of protection of aluminum field housingIP66 / NEMA 4x
ID number154E (hex) = 5454 (dec)
Fuse• 2 A T /DC
• 400 mA T /AC
Conductor cross section0,2 mm2 to 2,5 mm2 (26 to 14 AWG)
Cable and sleeve cross section0,25 mm2 to 2,5 mm2 (24 to 14 AWG)
Min. stripping length10 mm (0.39 in)
Maximum measuring error1) 2)±0,2 % of the maximum span of the sen
Measuring frequency0.2 Hz (with 5 sensors)
Ambient temperature−40 to +60 °C (−40 to +140 °F)
Storage temperature−40 to +60 °C (−40 to +140 °F)
Ingress protectionField housing: IP66 / NEMA 4x
Measuring uncertainty1)±0,2 % of the maximum span of the sen
Typical accuracy2)±2 mm (0.08 in) + 0,17 % of the measured distance
Maximum measured error±0.2 % in relation to the maximum sensor span
Measured error±2 mm (±0.08 in) + 0.17 % of the measured distance
Vibration resistance of polycarbonate field housingDIN EN 60068-2-64 / IEC 68-2-64; 20 to 2000 Hz; 1.0 (m/s2)2/Hz
Vibration resistance of aluminum field housingDIN EN 60068-2-64 / IEC 68-2-64; 20 to 2000 Hz; 1.0 (m/s2)2/Hz
Vibration resistance of DIN rail housingDIN EN 60068-2-64 / IEC 68-2-64; 20 to 2000 Hz; 0.5 (m/s2)2/Hz
Degree of protection of polycarbonate field housingIP66 / NEMA 4x
Degree of protection of DIN rail housingIP20
Min. stripping length10 mm (0.39 in)
Maximum measuring error4)±0,2 % of the maximum span of the sensor

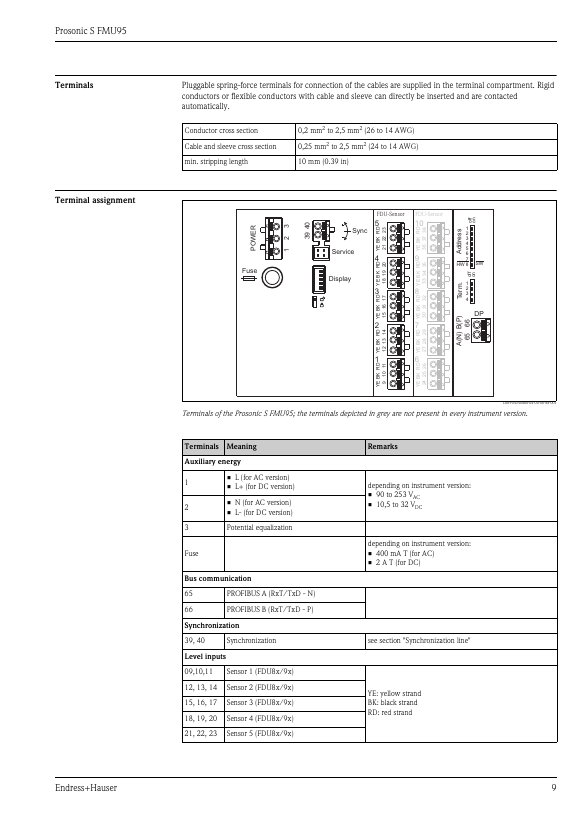

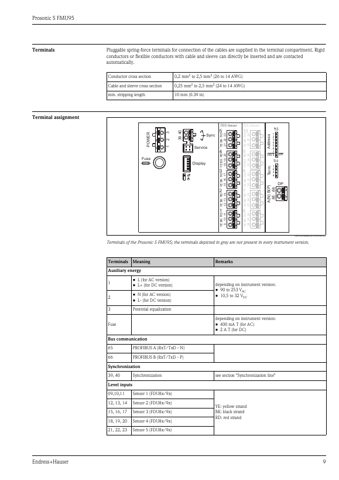

Leiterquerschnitt0,2 mm2...2,5 mm2 (26...14 AWG)
Querschnitt der Adernhülse0,25 mm2...2,5 mm2 (24...14 AWG)
mind. Abisolierlänge10 mm (0.39 in)
Typische Messgenauigkeit2)±2 mm (0.08 in) + 0,17 % der Messdistanz
Klimaklasse FeldgehäuseDIN EN 60721-3 4K2/4K5/4K6/4Z2/4Z5/4C3/4S4/4M2
Klimaklasse HutschienengehäuseDIN EN 60721-3 3K3/3Z2/3Z5/3B1/3C2/3S3/3M1
Schwingungsfestigkeit HutschienengehäuseDIN EN 60068-2-64 / IEC 68-2-64; 20...2000 Hz; 0,5 (m/s2)2/Hz
Schwingungsfestigkeit FeldgehäuseDIN EN 60068-2-64 / IEC 68-2-64; 20...2000 Hz; 1,0 (m/s2)2/Hz
Schutzart FeldgehäuseIP66 / NEMA 4x
Schutzart HutschienengehäuseIP20
Maße des Hutschienengehäu-42 (1.65) mm
max. Länge10 m (33 ft)
max. ungeschirmtes Kabel1 m (3.3 ft)
Minimaler Montageabstand55 (2.17) mm
Power90 … 253 VAC
Permissible storage temperature:-40 to +60 °C (-40 to +140 °F)
DC voltage10,5 ... 32 VDC
Measuring uncertainty7)±0.2 % of the maximum span of the sensor
Typical accuracy8)±2 mm (0.08 in) + 0.17 % of the measured distance
