StutzendurchmesserDN100/4"
Maximale Stutzenlänge [mm (in)]390 (15.4) mm (in)
Weightca. 1,1 kg (2.43 lbs)
Abmessungen der Ausführung 583 mm583 mm (23 in) mm (in)
Abmessungen der Ausführung 1 085 mm1 085 mm (42,7 in) mm (in)
Material316Ti (1.4571)
Prozesstemperatur−40...+80 °C (−40...+176 °F) 1)
Prozessdruck0,7...4 bar (10.15...58 psi)

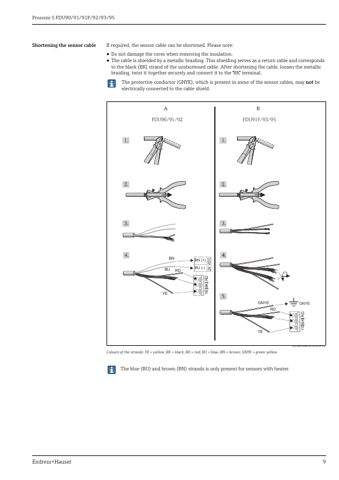

KabeltypLIYY/CUL 2x(0,75)D+2x0,75#
Gewicht (einschließlich 5 m (16 ft) Kabel)ca. 1,1 kg (2.43 lbs)
max. Reichweite in Flüssigkeiten10 m
max. Reichweite in Schüttgütern5 m
max. Prozeßdruck0,4 MPa
max. Prozeßtemperatur+80 °C
Zulässiger Umgebungstemperaturbereich-40 °C bis +60 °C
Sendespannung< 55 Veff
Sendefrequenz (20 °C)43,0 kHz
Leistungsaufnahme0,4 W
Permissible range of ambient temperature-40 °C to +60 °C
Sending frequency43.0 kHz
Power consumption0.4 W
Gamme de température ambiante admissible-40 °C à +60 °C
Fréquence d’émission43,0 kHz
Consommation maximale0,4 W
Tension d’émission55 Veff
Fréquence d’émission (20 °C)43,0 kHz
Température de process maximale+80 °C
Température de surface maximale80 °C
Zone 2 - ApplicationFDU90-E..A., FDU91-E..A.
Température de surface maximale pour température ambiante maximale de 40 °C80 °C
Température de surface maximale pour température ambiante maximale de Tmax *100 °C
Max. range in liquids10m
Zone 22 - ApplicationFDU91-H..A.
Circuit du capteur :FMU90, FMU95 à FDU9x
Supply voltage24 VDC ± 10%
Residual ripple< 100 mV
Supply current250 mA per sensor
Max. range1) in liquids10 m
Max. range in solids5m
Maximum measuring range in bulk solids5 m (16 ft)

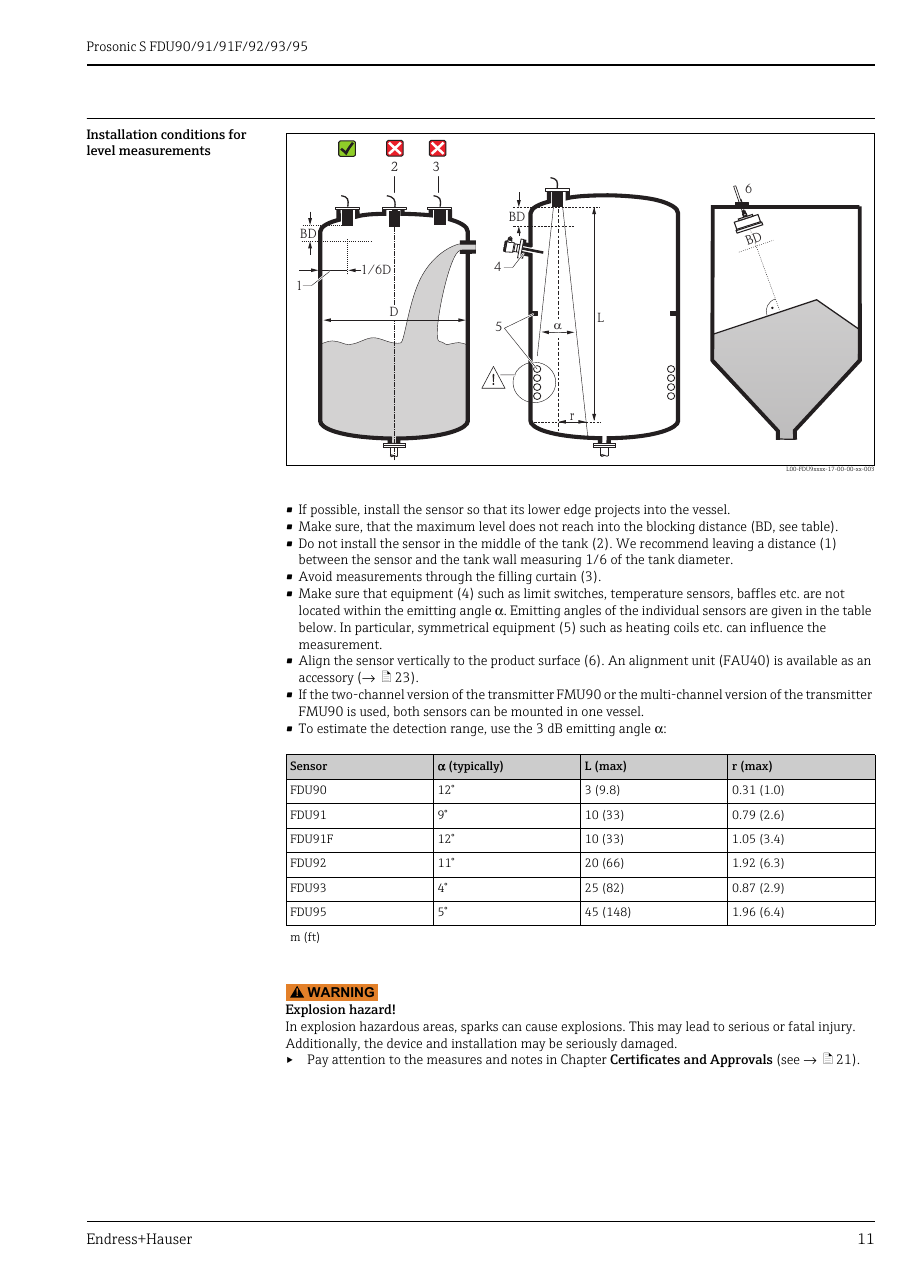

Α (typically)9°
Operating frequency43 kHz
Maximum measuring range in liquids10 m (33 ft)
Blocking distance0.3 (1.0) m (ft)
Weight including cable 5 m (16 ft))Approx. 1.1 kg (2.43 lb)
Sensorapprox. 1.1 kg (2.43 lbs)
(typically)9°
Cable typeLiYCY 2x(0.75)
