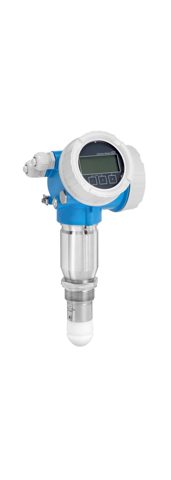

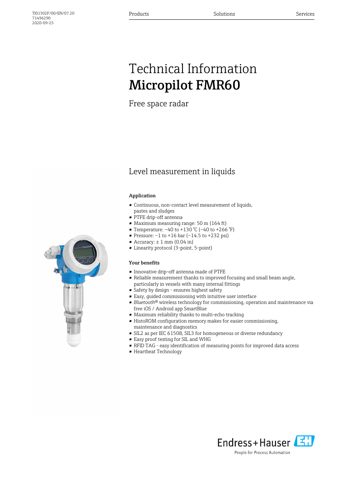

Endress+Hauser FMR60

Specifications

Technical data.verified

Every value below comes from the manufacturer datasheet or class-society record on file for this model.

Maximum measuring range50 m (164 ft)🔖

Temperature–40 to +130 °C (–40 to +266 °F)🔖

Pressure–1 to +16 bar (–14.5 to +232 psi)🔖

Accuracy± 1 mm (0.04 in)🔖

WeightApprox. 1.2 kg (2.7 lb)🔖

Weight of antenna / Process connectionMax. 2 kg (4.41 lb) + flange weight 2)🔖

Radio standardEN 302372🔖

FccPart 15 of the FCC rules🔖

Industry CanadaCNR-Gen Section 7.1.3🔖

Minimum distance between reference point R and 100% markA ≥ length of antenna + 200 mm (8 in)🔖

Minimum spanF ≥400 mm (16 in)🔖

Maximum value for "Empty calibration"E ≤24 m (79 ft)🔖

Material:Plastic PBT, 316L/1.4404, Aluminum🔖

Degree of protection:IP68 / NEMA 6P and IP66 / NEMA 4x🔖

Suitable for display modules:SD02 (push buttons), SD03 (touch control)🔖

Connecting cable:Cable supplied with device up to 30 m (98 ft), Standard cable supplied by custom🔖

Ambient temperature range:–40 to 80 °C (–40 to 176 °F)🔖

Ambient temperature range (option):–50 to 80 °C (–58 to 176 °F)🔖

Resistance per channel:2 * 0.5 Ωmax🔖

Threshold DC voltage:400 to 700 V🔖

Threshold surge voltage:< 800 V🔖

Capacitance at 1 MHz:< 1.5 pF🔖

Nominal leakage current (8/20 μs):10 kA🔖

Suitable for conductor cross-sections:0.2 to 2.5 mm2 (24 to 14 AWG)🔖

Supply voltage14 to 35 V🔖

Terminal voltage U at device14 to 30 V🔖

Maximum load R500 W🔖

Power supply; Output2-wire; 4-20mA HART, 4-20mA🔖

Permitted residual ripple with f = 100 to 10 000 HzUSS < 10 mV🔖

Power consumption< 2 x 0.7 W🔖

Distance (D)5 m (16 ft)🔖

Beamwidth diameter W0.52 m (1.70 ft)🔖

Dielectric constant of mediumεr ≥ 10🔖

Distance from the tip of the antenna to the tankapprox. 100 mm (4 in)🔖

Ambient temperature range-40 to +80 °C🔖

Local display-20 to +70 °C🔖

Ta60 °C🔖

Tp-40 °C🔖

Process temperature-40 to +130 °C🔖

Process pressure range-1 to 16 bar🔖

Dimensions17 mm (in)🔖

Process connection BUNI flange 3"/DN80/80A to 6"/DN150/150A🔖

Process connection3" 150lbs🔖

Housing, RAL 5012 (blue)Housing: AlSi10Mg(<0,1% Cu) • Coating: Polyester🔖

Cover of the electronics compartment; RAL 7035 (gray)Cover: AlSi10Mg(<0,1% Cu) • Window: Glass🔖

Cover of the terminal compartment; RAL 7035 (gray)Cover: AlSi10Mg(<0,1% Cu) • Cover seal: NBR🔖

Lock at the housing neckScrew: A4-70 • Clamp: 316L (1.4404)🔖

FCC compliancePart 15 of the FCC rules🔖

Material316L🔖

Max pressure4bar abs / 58 psia🔖

Minimum distanceAmin = 1 000 mm (39.4 in)🔖

Position of the third measuring point6 000 mm (236 in) below the reference point R🔖

Maximum value for Empty calibrationE ≤24 m (79 ft)🔖

ApprovalI2 IEC Ex ia IIC T6 Ga/Gb, Ex ia IIIC T85°C Da/Db XA01555F🔖

ZertifikateSIL2 nach IEC 61508🔖

Power supply, voltage U at device16 to 30 V🔖

Nominal current3.6 to 22 mA🔖

Breakdown signal (NAMUR NE43) adjustable3.59 to 22.5 mA🔖

Resistance per channel2 × 0.5 Ω max.🔖

Threshold DC voltage400 to 700 V🔖

Threshold impulse voltage< 800 V🔖

Reference operating conditionsTemperature = +24 °C (+75 °F) ±5 °C (±9 °F)🔖

Reflectormetal plate with diameter ≥ 1 m (40 in)🔖

Reference accuracyTypical data under reference operating conditions: DIN EN IEC 61298-2 / DIN EN I🔖

Accuracy (sum of non-linearity, non-repeatability and hysteresis) 2)±0.03 %🔖

Non-repeatability≤ 1 mm (0.04 in)🔖

Sampling rate≥ 1.3 s–1 at U ≥ 24 V🔖

Response time< 3.6 s🔖

Influence of ambient temperature• Digital (HART): average TC = 2 mm/10 K🔖

Zero point (4 mA)average TC = 0.02 %/10 K🔖

Span (20 mA)average TC = 0.05 %/10 K🔖

Beam diameter W as a function of beam angle α and distance D.W = D × 0.10🔖

External measurement through plastic cover or dielectric windows• Dielectric constant of medium: εr ≥ 10🔖

Εr2.3 2.1 2.3 3.1🔖

Optimum thickness1.25 mm 1.3 mm 1.25 mm 1.07 mm (0.049 in) 1) (0.051)🔖

Free-space installation in Installation: Drip-off antenna, PTFE 50 mm / 2"FMR60 - Aligning the antenna axis🔖

Nozzle diameter (ØD)50 to 80 mm (2 to 3.2 in)🔖

Maximum nozzle length Hmax750 mm (30 in)🔖

Storage temperature–40 to +80 °C (–40 to +176 °F)🔖

Climate classDIN EN 60068-2-38 (test Z/AD)🔖

Degree of protection• When housing is closed, tested according to: • IP68🔖

Vibration resistanceDIN EN 60068-2-64 IEC 60068-2-64 at 5 to 2 000 Hz: 1.5 (m/s2)2/Hz🔖

Process temperature range–40 to +130 °C🔖

Dimensions: mm (in)107 (4.21)🔖

Signal codingFSK ±0.5 mA over current signal🔖

Data transmission rate1 200 Bit/s🔖

Electrical connection valuesU = 16 to 35 VDC, I = 0 to 40 mA🔖

Internal resistanceRI < 880 Ω🔖

Insulation voltagefloating, Insulation voltage 1 350 VDC to power supply aund 500 VAC to ground🔖

Switching delayfreely programmable from 0 to 100 s, separately for switch-on and switch-off poi🔖

Maximum load R, depending on the supply voltage U at device U0 of the power supply unit500 W🔖

Permitted residual ripple with f = 100 to 10000 HzUSS < 10 mV🔖

Breakdown signal (NAMUR NE43) adjustable:3.59 to 22.5 mA🔖

Accuracy (Sum of non-linearity, nonrepeatability and hysteresis)±0.03 %🔖

Current outputChoice of failure mode (in accordance with NAMUR Recommendation NE 43):🔖

Minimum alarm3.6 mA🔖

Maximum alarm (= factory setting)22 mA🔖

Failure mode with user-configurable value3.59 to 22.5 mA🔖

volume units. Linearization tables for calculating the volume in cylindrical vessels arepreprogrammed into the device. Other linearization tables of up to 32 value pair🔖

Protocol-specific dataManufacturer ID 17 (0x11)🔖

Device type ID0x112B🔖

HART specification7.0🔖

HART loadmin. 250 Ω🔖

Maximum permissible torque50 Nm (36 lbf ft)🔖

Ø42.5 (1.67)ø42.5 (1.67)🔖

Threshold impulse voltage:< 800 V🔖

Nominal arrest impulse voltage (8/20 μs):10 kA🔖

Suited for wire cross-sections:0.2 to 2.5 mm2 (24 to 14 AWG)🔖

Cable specificationPluggable spring-force terminals for wire cross-sections 0.5 to 2.5 mm2 (20 to 1🔖

Maximaler Messbereich50 m🔖

SignalkodierungFSK ±0,5 mA über dem Stromsignal🔖

Datenübertragungsrate1 200 Bit/s🔖

Bluetooth® wireless technologyGeräteausführung: Bestellmerkmal 610 "Zubehör montiert", Option NF "Bluetooth"🔖

Reichweite unter Referenzbedingungen> 10 m (33 ft)🔖

Elektrische AnschlusswerteU = 16 … 35 VDC, I = 0 … 40 mA🔖

InnenwiderstandRI < 880 Ω🔖

Isolationsspannungenpotenzialfrei, Isolationsspannung 1 350 VDC gegen Spannungsversorgung und 500 VA🔖

Schaltverzögerungfrei programmierbar im Bereich 0 … 100 s, getrennt für Ein- und Ausschaltpunkt🔖

AusfallsignalMinimaler Alarm: 3,6 mA Maximaler Alarm (= Werkseinstellung): 22 mA Fehlerverhal🔖

HartHersteller-ID 17 (0x11) Gerätetypkennung🔖

Hilfsenergie, Ausgang16 … 30 V🔖

Maximale Bürde R, abhängig von der Versorgungsspannung U0 des Speisegeräts500 W🔖

Leistungsaufnahme Hilfsenergie; Ausgang< 0,9 W🔖

Stromaufnahme HART3,6 … 22 mA🔖

Referenzbedingungen Temperatur+24 °C (+75 °F) ±5 °C (±9 °F)🔖

Referenzbedingungen Druck960 mbar abs. (14 psia) ±100 mbar (±1,45 psi)🔖

Referenzbedingungen Luftfeuchte60 % ±15 %🔖

ReflektorMetallplatte mit Durchmesser ≥ 1 m (40 in)🔖

Genauigkeit (Summe aus Nichtlinearität, Nichtwiederholbarkeit und Hysterese)±0,03 %🔖

Nichtwiederholbarkeit≤ 1 mm (0,04 in)🔖

Messdistanz bis 0,8 m (2,62 ft)max. ±4 mm (±0,16 in)🔖

Messdistanz > 0,8 m (2,62 ft)±1 mm (±0,04 in)🔖

Messrate≥ 1,3 s–1 bei U ≥ 24 V🔖

Sprungantwortzeit< 3,6 s🔖

Kegeldurchmesser W in Abhängigkeit von Abstrahlwinkel α und Distanz D.W = D × 0,10 mm🔖

max. Drehmoment2,5 Nm bei Alu- oder Edel-stahlgehäuse🔖

Gewicht Gehäuse Teilca. 1,2 kg (2,7 lb)🔖

Gewicht Gehäuse GT20 - Aluminiumca. 1,9 kg (4,2 lb)🔖

Gewicht Antenne / Prozessanschluss Gerät FMR60 GAmax. 2 kg (4,41 lb) + Flanschgewicht 2)🔖

Funkrichtlinie EN 302372Die Geräte entsprechen der TLPR (Tanks Level Probing Radar)-Funkrichtlinie EN 30🔖

Temperatur–40 … +130 °C🔖

Druck–1 … +16 bar🔖

Minimaler Alarm3,6 mA🔖

Maximaler Alarm22 mA🔖

Bürde HARTmin. 250🔖

Maximale Bürde500 W🔖

Klemmenspannung U am Gerät16 … 30 V🔖

Maximale Bürde R500 W🔖

Leistungsaufnahme< 0,9 W🔖

Nennstrom3,6 … 22 mA, der Anlaufstrom für HART-Multidrop ist einstellbar🔖

Ausfallsignal (NAMUR NE43)einstellbar: 3,59 … 22,5 mA🔖

Widerstand pro Kanal2 * 0,5 Ωmax🔖

Ansprechgleichspannung400…700 V🔖

Ansprechstoßspannung< 800 V🔖

Referenzbedingungen ReflektorMetallplatte mit Durchmesser ≥ 1 m (40 in)🔖

Genauigkeit Messdistanz bis 0,8 m (2,62 ft)max. ±4 mm (±0,16 in)🔖

Genauigkeit Messdistanz > 0,8 m (2,62 ft)±1 mm (±0,04 in)🔖

Einfluss der UmgebungstemperaturDigital (HART): mittlerer TK = 2 mm/10 K🔖

Drip-off, PTFE 50 mm (2 in) Antenne, α 6 °W = D × 0,10🔖

Dielektrizitätskonstante des Mediumsεr ≥ 10🔖

Abstand von der Antennenkante zum Tankca. 100 mm (4 in)🔖

Stutzendurchmesser (ØD)50 … 80 mm (2 … 3,2 in)🔖

Maximale Stutzenlänge Hmax750 mm (30 in)🔖

Maximal erlaubtes Drehmoment50 Nm🔖

Sicherungskralle2,5 Nm🔖

Umgebungstemperaturbereich–40 … +80 °C (–40 … +176 °F)🔖

Vor-Ort-Anzeige Umgebungstemperaturbereich–20 … +70 °C (–4 … +158 °F)🔖

Dichtung Temperaturbereich–40 … 130 °C (–40 … 266 °F)🔖

Einsatzhöhe nachGenerell bis 2 000 m🔖

SchwingungsfestigkeitDIN EN 60068-2-64 / IEC 60068-2-64 bei 5 … 2 000 Hz: 1,5 (m/s2)2/Hz🔖

Prozesstemperaturbereich–40 … +130 °C🔖

Prozessdruckbereich–1 … 16 bar🔖

Mindestfüllstand bei kleinen Dielektrizitätszahlen80 mm (3,15 in)🔖

Abmessungen107 (4.21) mm (in)🔖

A150 mm (5,9 in)🔖

B160 mm (6,3 in)🔖

C200 mm (7,9 in)🔖

D19 mm (0,75 in)🔖

ProzessanschlussUNI Flansch 3"/DN80/80A, PP🔖

Gehäuse GT19 - Kunststoffca. 1,2 kg (2,7 lb)🔖

Gehäuse GT20 - Aluminiumca. 1,9 kg (4,2 lb)🔖

Antennemax. 2 kg (4,41 lb) + Flanschgewicht🔖

Druck ≤200 bar🔖

FunkrichtlinieEN 302372🔖

UNI Flansch4"/DN100/100, 316L, max 4bar abs / 58 psia, passend zu NPS 4" Cl.150 / DN100 PN1🔖

WerkstoffKunststoff PBT, 316L/1.4404, Aluminium🔖

Passend für AnzeigemoduleSD02 (Drucktasten), SD03 (Touch control)🔖

VerbindungskabelMitgeliefertes Kabel bis 30 m (98 ft), Kundenseitiges Standardkabel bis 60 m (19🔖

elektrische AnschlusswerteU = 16 … 35 VDC, I = 0 … 40 mA🔖

Zulässige Restwelligkeit bei f = 100 … 10 000 HzUSS < 10 mV🔖

Dielektrizitätskonstante des Mediums (εr)≥ 10🔖

Maximale Stutzenlänge (Hmax)1 450 mm (58 in)🔖

KlimaklasseDIN EN 60068-2-38 (Prüfung Z/AD)🔖

Einsatzhöhe nach IEC61010-1 Ed.3• Generell bis 2 000 m (6 600 ft) über Normalnull.🔖

Abmessungen: mm (in)107 (4.21)🔖

Gewicht Antenne / Prozessanschlussmax. 2 kg (4,41 lb) + Flanschgewicht 2)🔖

Passend für die AnzeigemoduleSD02 (Drucktasten), SD03 (Touch control)🔖

Umgebungstemperatur–40 … 80 °C (–40 … 176 °F)🔖

Umgebungstemperatur (Option)–50 … 80 °C (–58 … 176 °F)🔖

Schwellengleichspannung400 … 700 V🔖

Schwellenstoßspannung< 800 V🔖

Kapazität bei 1 MHz< 1,5 pF🔖

Nennableitstrom (8/20 μs)10 kA🔖

Passend für Leiterquerschnitte0,2 … 2,5 mm2 (24 … 14 AWG)🔖

ZulassungJ2 JPN Ex ia IIC T6 Ga/Gb, JPN Ex ia IIIC T85°C Da/Db🔖

GeräteausführungBestellmerkmal 610 "Zubehör montiert", Option NF "Bluetooth"🔖

Versorgungsspannung14 … 35 V🔖

Nennableitstoßstrom (8/20 μs)10 kA🔖

ReferenzgenauigkeitTypische Angaben unter Referenzbedingungen: DIN EN IEC 61298-2 / DIN EN IEC 6077🔖

Abweichende Werte im Nahbereich4 (0.16)🔖

MesswertauflösungTotzone nach DIN EN IEC 61298-2 / DIN EN IEC 60770-1:🔖

ReaktionszeitNach DIN EN IEC 61298-2 / DIN EN IEC 60770-1 ist die Sprungantwortzeit die Zeits🔖

Stutzendurchmesser (øD)50 … 80 mm (2 … 3,2 in)🔖

Umgebungstemperaturbe-reich–40 … +80 °C (–40 … +176 °F)🔖

Vor-ort-anzeige–20 … +70 °C (–4 … +158 °F)🔖

Schutzart• Bei geschlossenem Gehäuse getestet nach: • IP68, NEMA6P (24 h bei 1,83 m unte🔖

Gewicht Gehäuse GT19 - Kunststoffca. 1,2 kg (2,7 lb)🔖

Flanschgewicht (316/316L)siehe Technische Information TI00426F.🔖

Hart-spezifikation7.0🔖

Minimale Anlaufspannung16 V🔖

Anlaufstrom3,6 mA🔖

Anlaufzeit65 s🔖

Minimale Betriebsspannung14,0 V🔖

Multidrop-strom4,0 mA🔖

Zeit für Verbindungsaufbau15 s🔖

Zulässige Restwelligkeit bei f = 100 ... 10000 HzUSS < 10 mV🔖

Genauigkeit (Summe aus Nichtlinearität, Nichtwie-derholbarkeit und Hysterese)±0,03 %🔖

Dielektrizitätskonstante des Mediums: εr≥ 10🔖

Optimale Dicke der Tankdecke oder des Fensters1,25 mm (0,049 in)🔖

Maximal erlaubtes Drehmoment:50 Nm (36 lbf ft)🔖

Messgerät–40 … +80 °C (–40 … +176 °F)🔖

Gewicht Antenne / Prozessanschluss FMR60max. 2 kg (4,41 lb) + Flanschgewicht 2)🔖

ReferenzbedingungenTemperatur = +24 °C (+75 °F) ±5 °C (±9 °F)🔖

Nichtwiederholbarkeit 3)≤ 1 mm (0,04 in)🔖

Maximale Transportgewicht18 kg (39.6 lbs)🔖

Distanz (D)5 m (16 ft)🔖

Kegeldurchmesser W0,52 m (1,70 ft)🔖

Drip-off-antennePTFE 50 mm / 2"🔖

Stutzeninnendurchmesser Dmin. 50 mm (2 in)🔖

Maximale Stutzenhöhe≤150 mm (6 in)🔖

Maximale Drehmoment50 Nm (36 lbf ft)🔖

Steckbare Federkraftklemmen0,5…2,5 mm2 (20…14 AWG)🔖

Schraubklemmen0,2…2,5 mm2 (24…14 AWG)🔖

Kabel für TemperaturenTU +20 K🔖

Klemmenspannung U16…30 V🔖

Maximale Bürde Rmax500 Ω🔖

Externer ÜberspannungsschutzHAW562 oder HAW569 von Endress+Hauser🔖

Hilfsenergie;ausgangXA01726F🔖

Maximale Stutzenlänge2 200 mm (88 in)🔖

Stutzendurchmesser≥ 150 mm (6 in)🔖

Browse by ship area

Look something up

Sourcing desk

Top categories

Four groups, one case file

Get started

Get service

Supplier network

Plans

Technical guides

Maritime Signal

OceanSphere Additive

OceanForge

AI knowledge on board, offline

FMR60

Technical data.verified

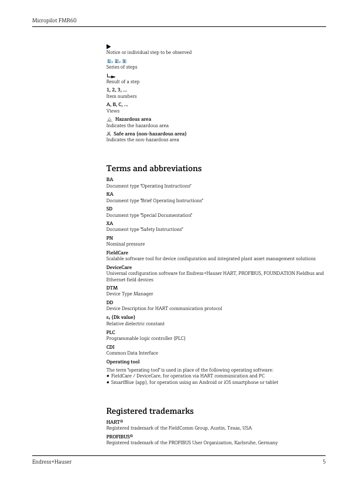

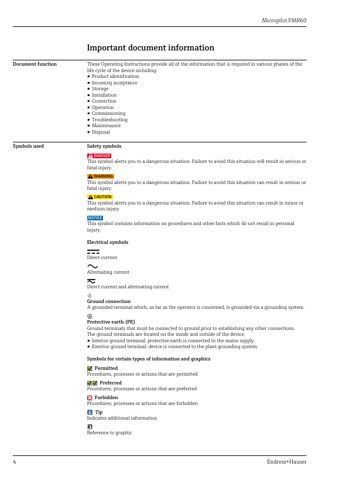

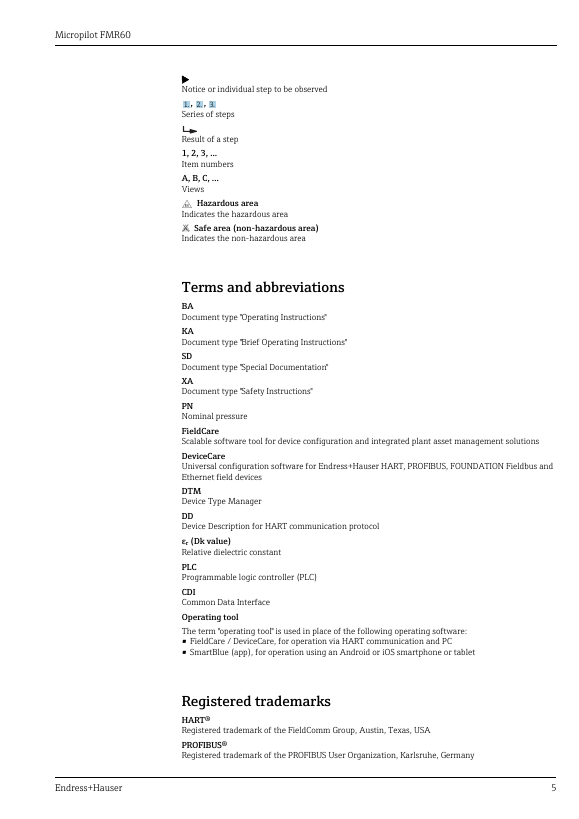

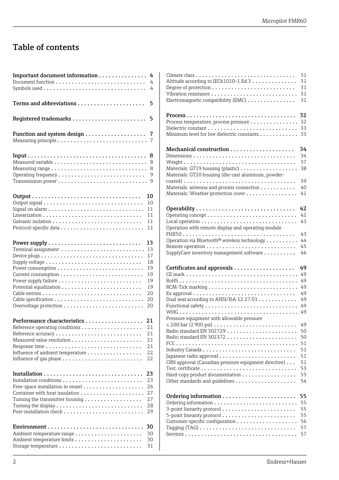

Images from manufacturer documentation.

Applications

Features

Options

Standards

Also in Radar.

Request a quote for this model.

One person answers within 24 hours on working days.

Three things people ask first.
