Horn length0.1 (0.3) m (ft)
Safety distance0.1 (0.3) m (ft)

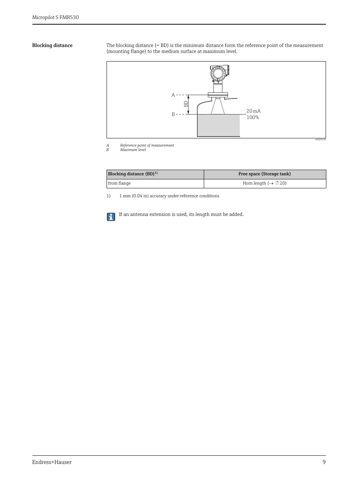

Blocking distance0.5 (1.6) m (ft)
A50 (1.97) mm (in)
Beam angle23°
Reference height of tank (GRH)3 m (9.8 ft)
Ambient temperature range-40 °C to +80 °C (-40 °F to +176 °F)
Ambient temperature for calibration to regulatory standards-25 °C to +55 °C (-30 °F to +140 °F)
Storage temperature-40 °C to +80 °C (-40 °F to +176 °F)
Degree of protectionIP68, NEMA 6P (open housing and removed liquid crystal display: IP20, NEMA 1)
Antenna:IP68 (NEMA 6P)
Vibration resistanceDIN EN 60068-2-64 / IEC 68-2-64: 20 to 2000 Hz, 1 (m/s2)2/Hz
Climate classDIN EN 60068-2-38 (test Z/AD)
CertificationsOIML R85
Ausgang4-20 mA
Linearisierungsfunktionmax. 32 Punkte
Energieversorgung4-20 mA mit HART
Leistungsaufnahme• Max. 330 mW bei 16 V
• Max. 500 mW bei 24 V
• Max. 600 mW bei 30 V
• Max. 700
StromaufnahmeMax. 21 mA (50 mA Einschaltstrom)
Typische Genauigkeit±0,5 mm (2-Sigma-Wert)
Digital0,1 mm
Analog0,03 % des Messbereichs
Einschwingzeit15 Sekunden
Hysterese0,3 mm (0,01 in)
Wiederholbarkeit0,3 mm (0,01 in)
Maximale Befüllgeschwindigkeit100 mm/min
Fehlerstrom22 mA
WarnungE681
MarkierungenA: DN 150, ANSI 6"; B: DN 200...250, ANSI 8"...10"
Antennengröße150 mm (6"); 200 mm (8"); 250 mm (10")
D [mm (in)]146 (5,75); 191 (7,52); 241 (9,49)
H [mm (in)]< 180 (7,09); < 260 (10,2); < 350 (13,8)
UmgebungstemperaturbereichStandard: -40 °C...+80 °C (-40 °F...+176 °F)
KlimaklasseDIN EN 60068-2-38 (Prüfung Z/AD)
Schutzart• Antenne: IP65/68, NEMA 4X/6P
SchwingungsfestigkeitDIN EN 60068-2-64 / IEC 68-2-64: 20…2000 Hz, 1 (m/s2)2/Hz
EichzulassungenAlle Aspekte der OIML R85 werden erfüllt.
ProzessProzesstemperaturbereich -40 °C…+200 °C (-40 °F...392 °F)
Dielektrizitätszahlim Freifeld: r 1,9
CAntennenverlängerung: L1 = 100 (3,94); 200 (7,87); 300 (11,81); 400 (15,75) ...
Deckel (Display)AlSi10Mg
SealFa. SHS: EPDM 70pW FKN, Trelleborg: EPDM E7502/E7515
SichtscheibendichtungSilikondichtungsmasse Gomastit 402
StopfenPBT-GF30
Adapter316L (1.4435)
Deckel (Anschlussraum)AlSi10Mg
DeckeldichtungFa. SHS: EPDM 70pW FKN, Trelleborg: EPDM E7502/E7515
DichtringFa. SHS: EPDM 70pW FKN, Trelleborg: EPDM E7502/E7515
Anhängeschild304 (1.4301)
Typenschild316L (1.4404)
KerbnagelA4 (1.4571)
SchraubeA2-70
BetriebsanleitungBA00206F/00/DE
MaterialAlSi10Mg
Beschreibung der GerätefunktionenBA00217F/00/DE
Kurzanleitung (zur schnellen Inbetriebnahme)KA01055/00/DE2
Kurzanleitung (im Gerät)KA00161F/00/A2
Tank Side Monitor NRF590BA00256F/00/DE
SicherheitshinweiseXA00081F + WHG: ZE00243F/00/DE
Antenne; DichtungP 80mm/3", Kalrez, nicht leitende Medien
Process connectionCMJ DN80 PN10/16 B1, 316L Flansch EN1092-1 (DIN2527 C)
Abstrahlwinkel23°
Referenzhöhe des Tanks (GRH)150 mm (6")
Mm-genauigkeit4...20 mA HART
max. Befüllgeschwindigkeit100 mm Füllstandänderung / min
FunktionKorr. Rohrdurchm. (032)
Ausgangssignal4...20 mA

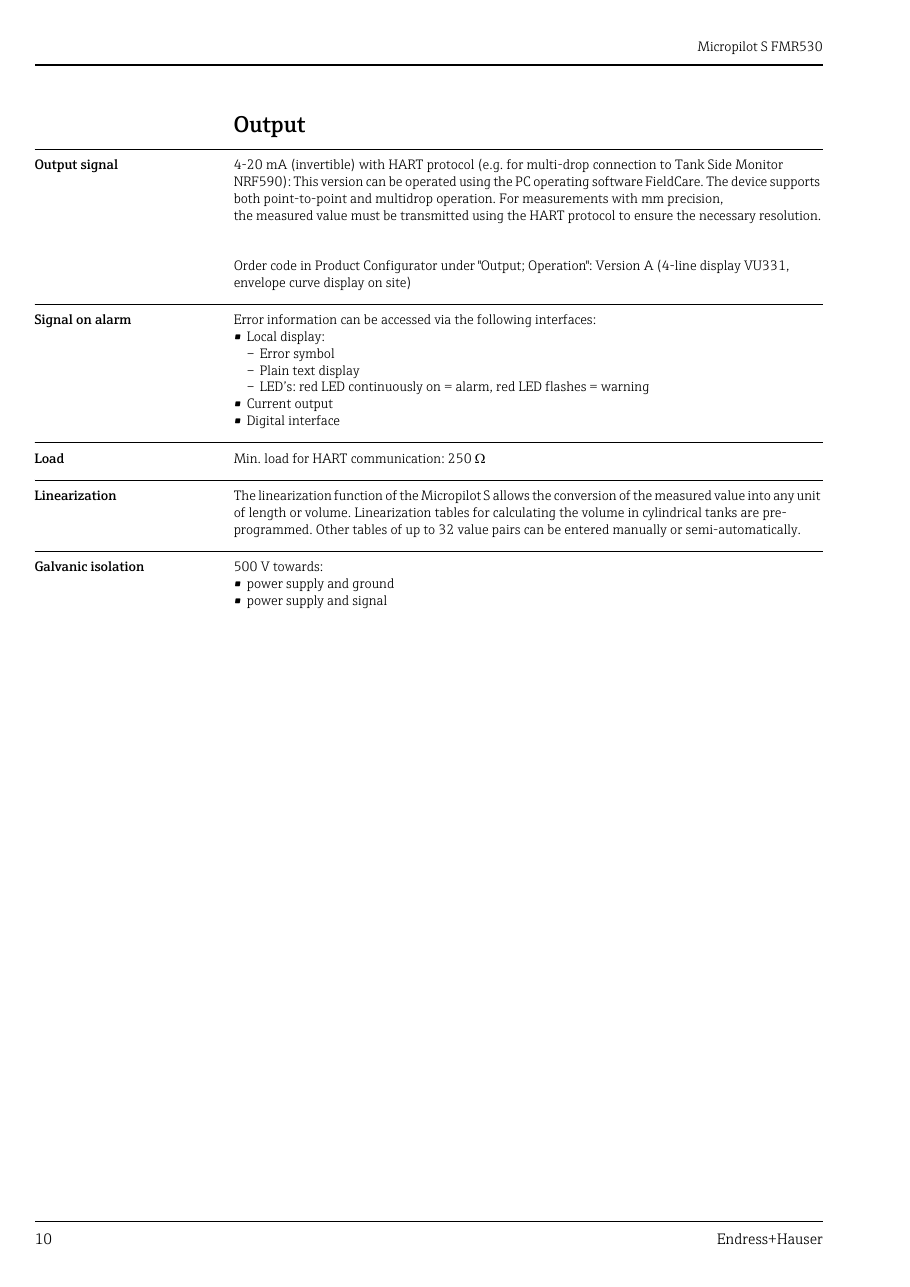

Output signal4…20 mA with HART protocol
Rauschen HART500 Hz...10 kHz: Ueff = 2,2 mV (bei 500 Ω)
Elektrische AnschlüsseGehäuse T12 mit separatem Anschlussraum
Bürde HARTMin. Bürde für HART-Kommunikation: 250 Ω
Kabeleinführung• Kabelverschraubung: 2 x M20x1,5
• Kabeleinführung: 2 x G½ oder 2 x ½NPT

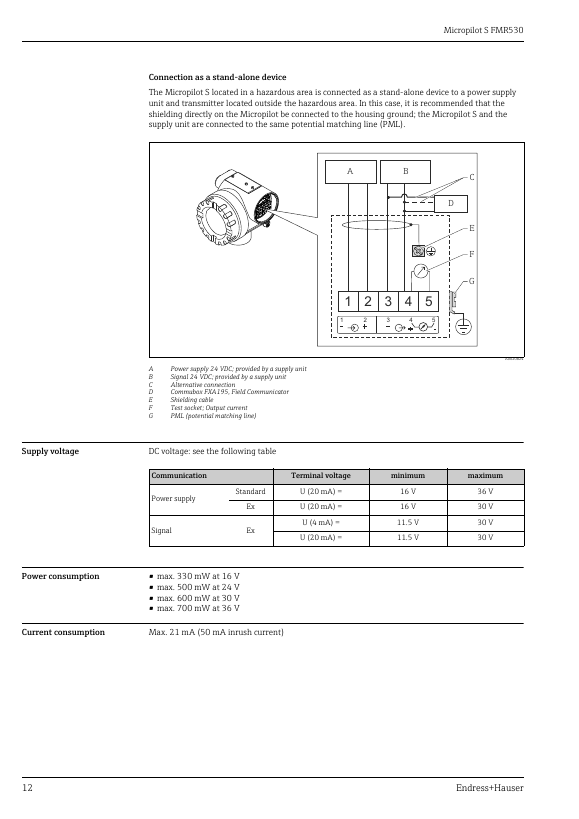

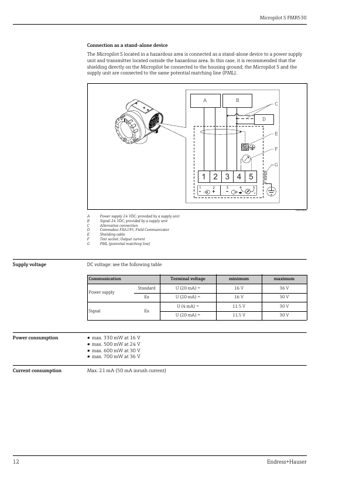

Versorgungsspannung"Versorgungsspannung", → ä 22.
Speisung• Als "Stand alone" Version Speisung z. B. über zwei Endress+Hauser RN221N empfo
Prozesstemperaturbereich-40 °C...+200 °C
Prozessdruckgrenze0...40 bar (Option 64 bar)
Dielektrizitätszahl im Schwallrohrεr ≥ 1,4
Dielektrizitätszahl im Freifeldεr ≥ 1,9
Power supply24 VDC
Empty calibr.5.000 m
Full calibr.5.000 m
Span50 mm
Abstrahlwinkel α23°

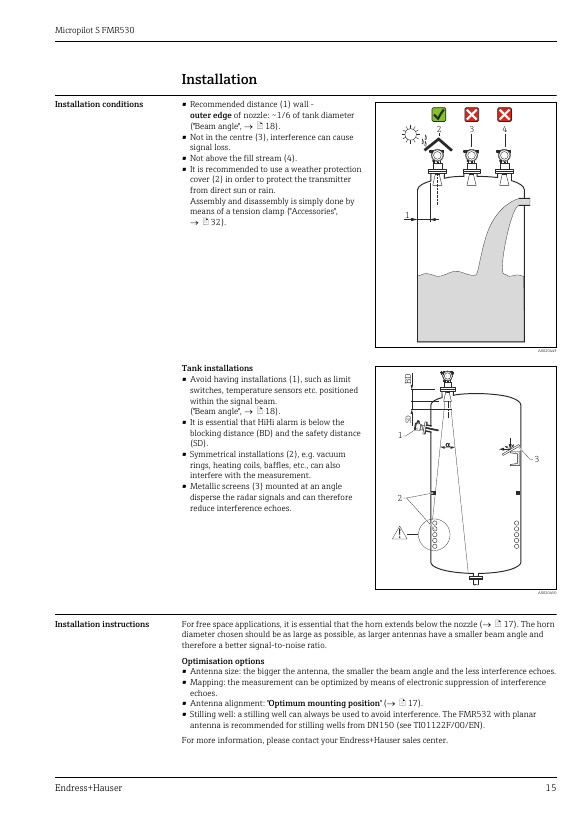

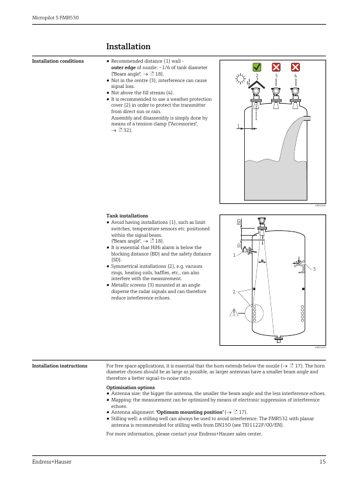

empfohlener Tankwandabstand (W/2)0,6 m
Sicherheitsdistanz0,1 m
zusätzliche empfohlene Messbedingungen A50 mm
zusätzliche empfohlene Messbedingungen B0,5 m
zusätzliche empfohlene Messbedingungen C150...300 mm
Sicherheitsdistanz (SD)0,1 m
Min. Bürde für HART-Kommunikation250
Klemmenspannung (Standard)16 V - 36 V
Klemmenspannung (Ex)16 V - 30 V
Leistungsaufnahme (max)700 mW
Stromaufnahme (max)21 mA
Kommunikationsprotokoll4...20 mA HART
Abstand Flansch zu min. Füllstand5.000 m
Messspanne4.000 m
Galvanic isolation500 V towards ground. 500 V between power supply and signal

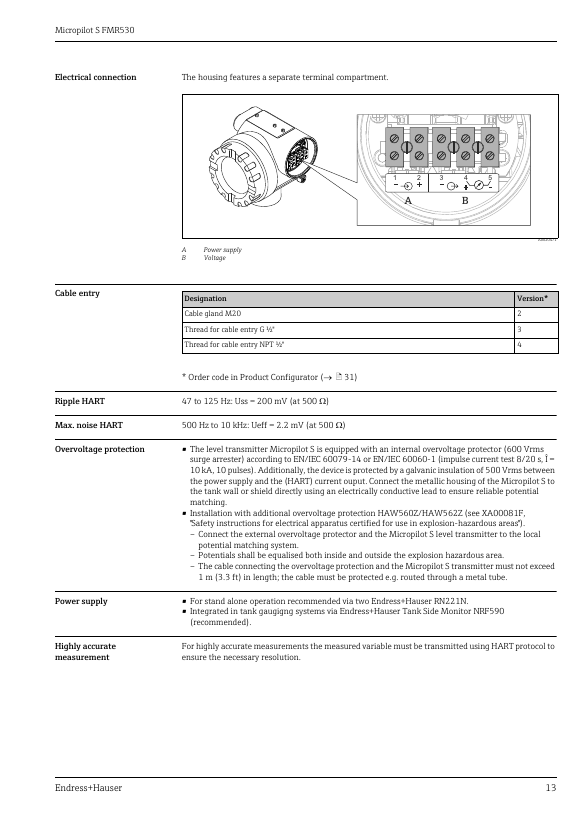

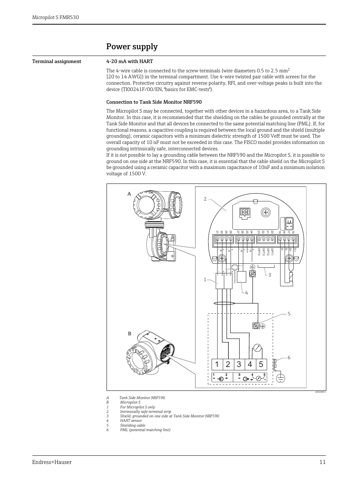

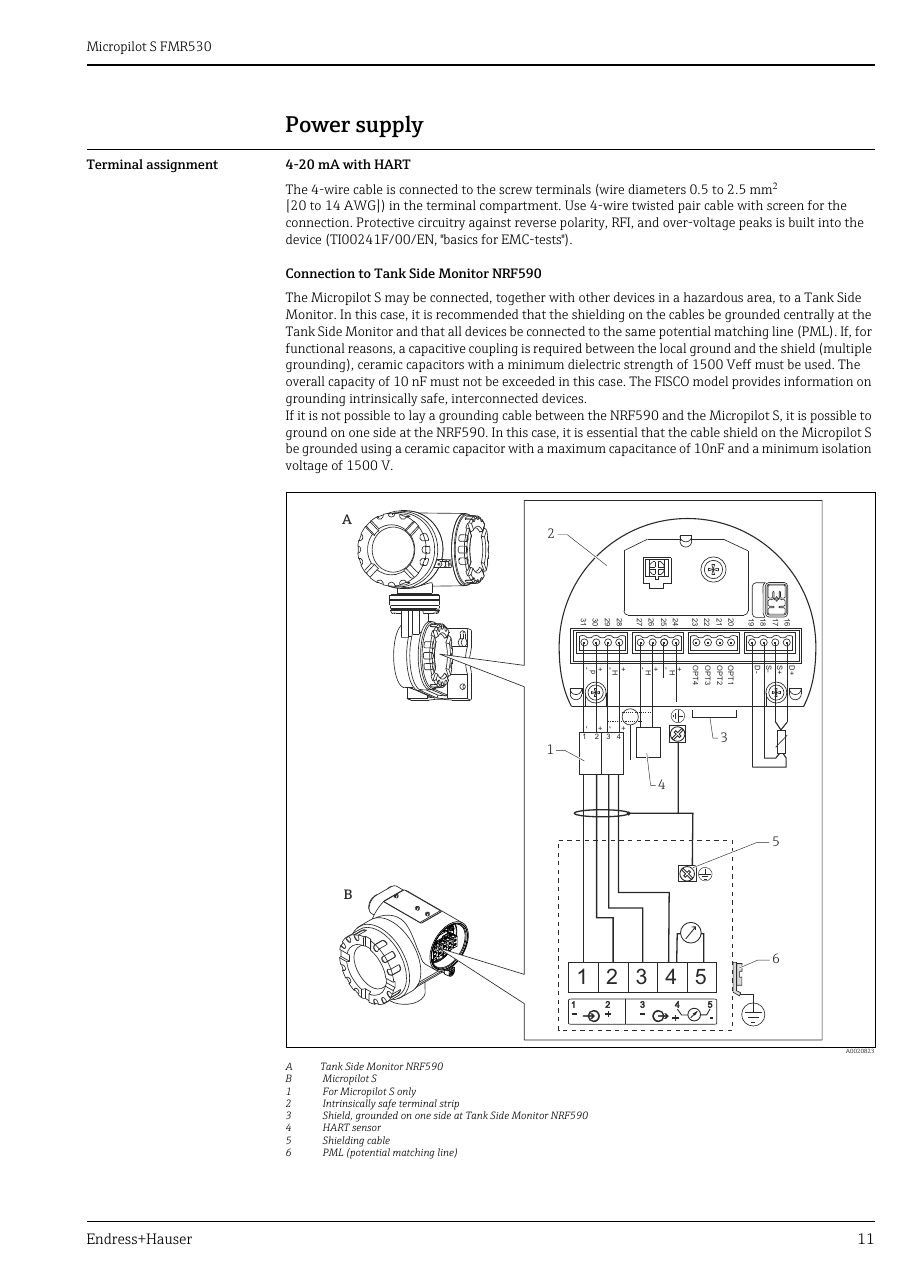

Electrical connectionHousing T 12 with separate terminal compartment
Supply voltagesee Page 30 ff.
Current consumptionMax. 21 mA (50 mA inrush current)
Dielectric constant• in a stilling well: εr ≥ 1.4
• in free space: εr ≥ 1.9
Wetted parts• Standard / Viton -20...+200 °C, for non-conductive media
Antenna cone: PTFE
We
Grundgewicht7,1 kg
Mehrgewicht0,5 kg

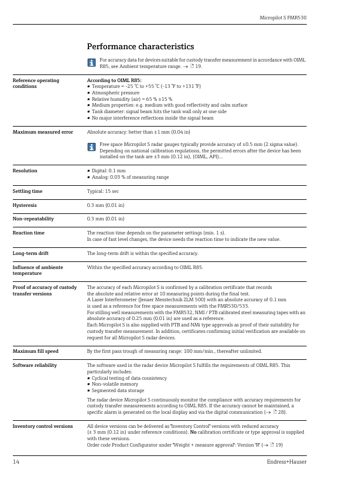

Absolute Genauigkeitbesser als ±1 mm (0,04 in)
Reaktionszeitmin. 1 s
Arbeitsfrequenzca. 6 GHz
maximale abgestrahlte Pulsenergie1 mW
maximal abgestrahlte Pulsenergie1 mW

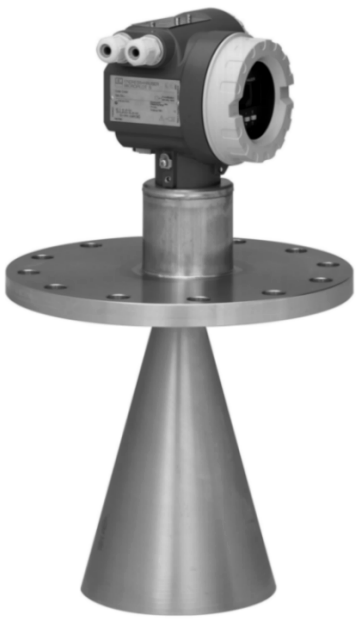

Part numberFMR530
