Transmission distance:Maximum 1 200 m (3 900 ft)
Input operating modes:4..20mA input (1 external device)
Output operating modes:4..20mA output
Internal load (to ground):400 Ω
Measuring range:0 to 26 mA
Accuracy:±15 µA (after linearization and calibration)
Output current:3 to 24 mA
Error on alarm:HART error message classified according to NAMUR NE 107
Minimum terminal voltage:10.4 V 2)
Maximum terminal voltage:29 V 2)
Process temperature range–200 to +200 °C (–328 to 392 °F)

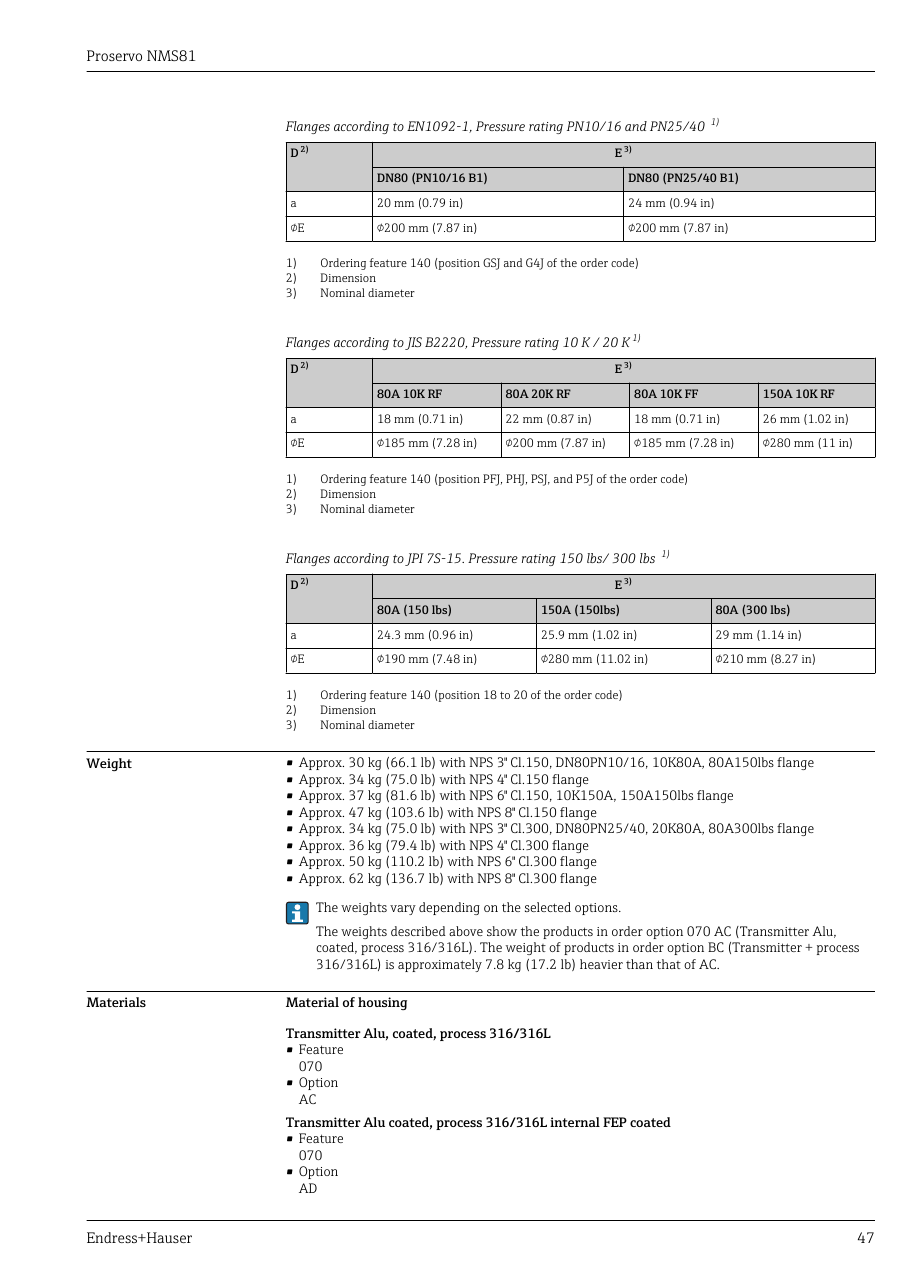

Transmitter + process316/316L
Feature070

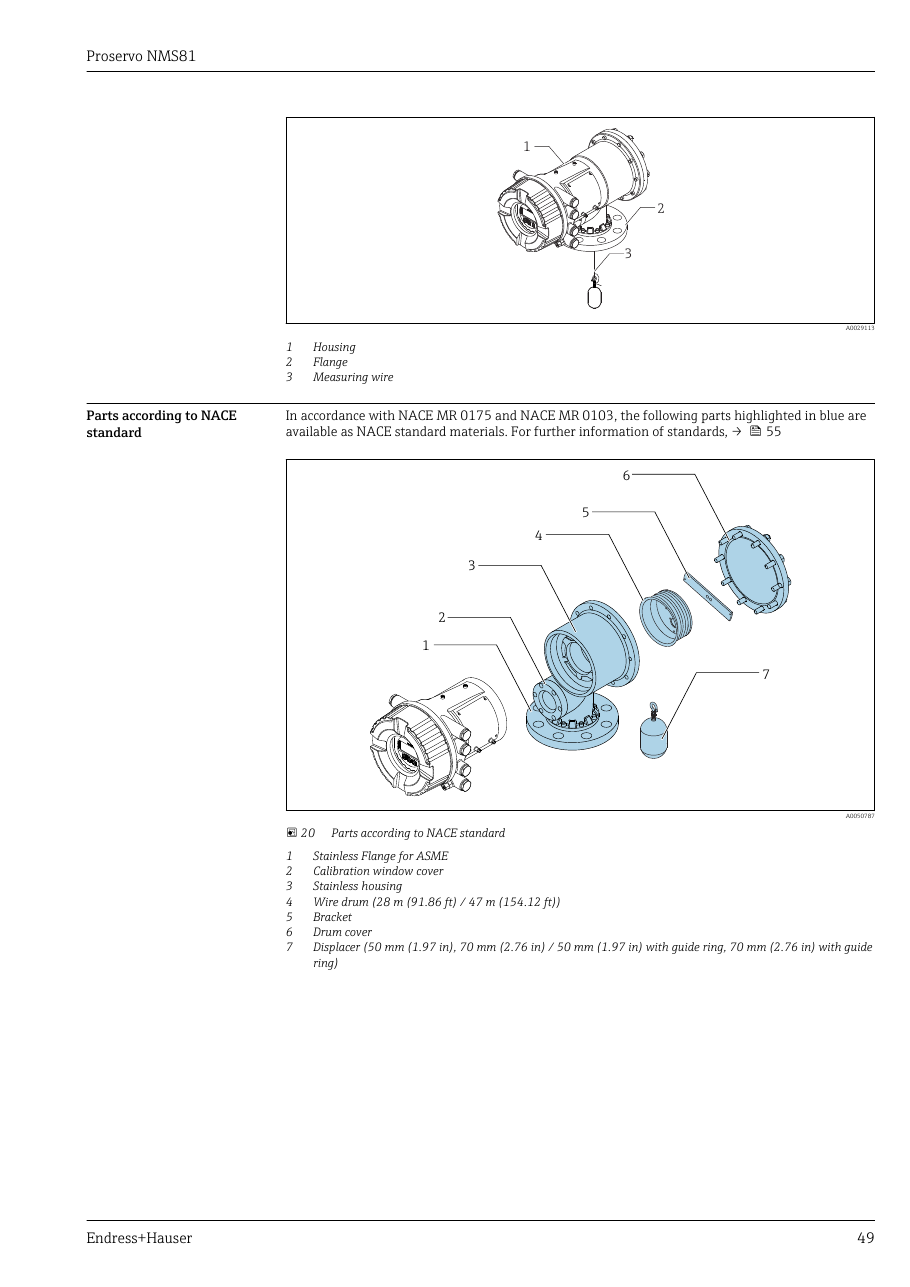

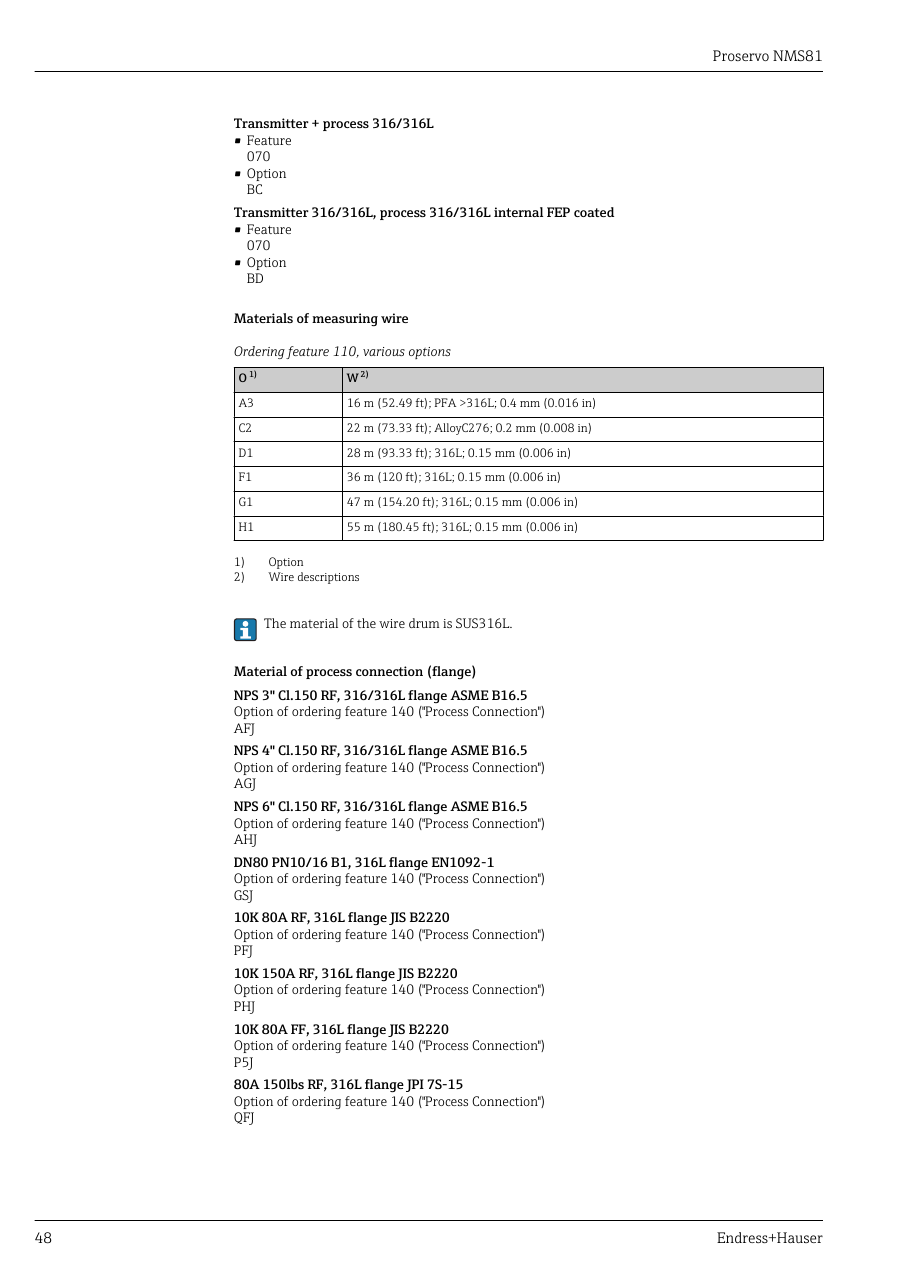

Material of wire drumSUS316L
Movement Δx of the tank reference height25 mm
RTD typeCu50
PrerequisiteOperating mode (→ 127) ≠ Disabled
0 % value-100 000 to 100 000 mm
User entry0 to 5 000 mm
Factory setting0.2 %
Temp. offset-20 to 20 °C
P2 offset-25 to 2.5 bar
P1-2 distance0 to 100 000 mm
P3 position0 to 100 000 mm
P3 offset–2.5 to 2.5 bar
CertificationsSIL2/3-zertifiziert gemäß IEC 61508
Maximale Last500 Ω inklusive Signalleitung
Maximaler Strom aller angeschlossenen Geräte24 mA
Anzahl der GeräteMax. 15 Geräte
Baudrate600 bit/s, 1 200 bit/s, 2 400 bit/s, 4 800 bit/s, 9 600 bit/s, 19 200 bit/s
Maximale Übertragungsdistanz1 200 m (3 900 ft)
Min. Ansprechspannung25 VAC
Prozessdruckbereich0 … 25 bar(2,5 MPa/362 psi)
Gewicht (g)253
Volumen (ml)143
Balancevolumen (ml)70.7
Übertragungsdistanz1 200 m (3 900 ft)
Max. Ansprechspannung250 VAC
HystereseInnerhalb der spezifizierten Genauigkeit (+/- 1 mm (0,039 in)) nach OIML R85 (20
Wiederholbarkeit0,1 mm (0,004 in)
Einfluss der UmgebungstemperaturInnerhalb der spezifizierten Genauigkeit nach OIML R85 (2008)
Standard Auslegung bar MPa psiJIS 10 K 14 bar 1,4 MPa
Produktdichte0,430 … 2,000 g/cm3 (27 … 125 lb/ft3)
Druck> 25 bar (362,5 psi)
Displacer diameter50 mm
Max. Übertragungsdistanz1 200 m (3 900 ft)
Messwertauflösung - Füllstand und Trenn-Schicht≤ 0,1 mm (0,004 in)
Messwertauflösung - Dichte≤ 0,001 g/cm3
Maximale Messabweichung - Füllstand+/-0,4 mm (+/-0,016 in)
Maximale Messabweichung - Schnittstelle+/-2 mm (+/-0,08 in)
Maximale Messabweichung - Tankboden+/-2 mm (+/-0,08 in)
Feuchte<= 95 %
Druckstufe150 lbs
Stromaufnahme bei maximaler Spannung≤ 1 mA (DC)
Part numberNMS81
