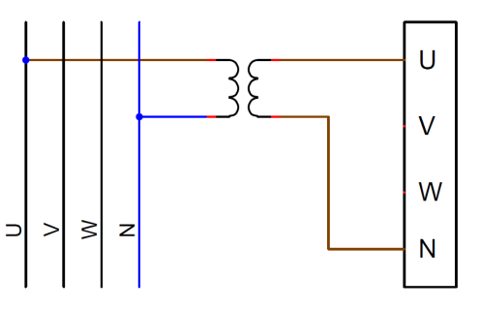

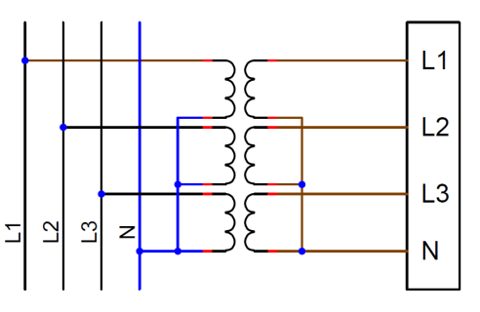

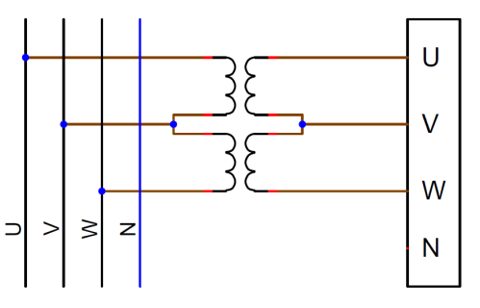

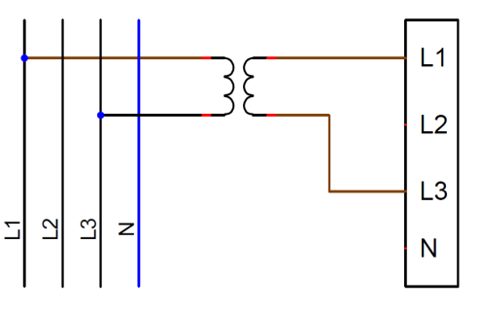

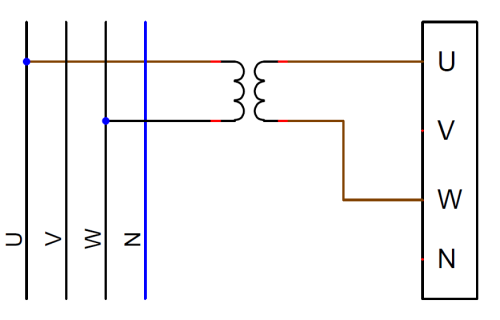

Třífázový rozsah0 – 230 V AC nebo 0 – 530 V AC (max. 120 %, 2 minuty)
Odběr<2 VA
Měření proudu statoru pomocí CT1 nebo 3 fázový
Rozsah0 – 1 A nebo 0 – 5 A (max. 300 % 30 s)
Měření napětí distribuční sítě1 fázový
Měření příčného proudu1 fázový
Max. odběr<3000 VA
Celková hodnota kondenzátoru1650 µF
Rozsah DC sběrnice50 – 400 V DC (max. 110 %, 2 minuty)
Jmenovitá hodnota posilovače0 – 25 A (<400 V DC)
Zkrat posilovačeMax. 50 A při 25 °C (<400 V DC)
Jmenovitá hodnota buzení pole0 – 25 A
Zkrat buzení poleMax. 50 A při 25 °C
Odpor budícího vinutí>4 ohmy
Rozsah pomocného napájení18 – 35 V DC
Odběr pomocného napájení<1 A
Rozsah měření frekvence30 – 400 Hz
Rozsah nastavení kvadraturního úbytku-20 % až 20 %
Okolní teplotaod -40 °C do +65 °C
Relativní vlhkostnižší než 95 %, bez kondenzace
Výška258 mm (10,15")
Hloubka109 mm (4,29")
Hmotnost3,09 kg
Minimální volný prostor50 mm (1.97")
Maximální napětí po dobu 10 sekund686 V AC rms
Rozsah měření pro tyto vstupy teplotního snímače-50 °C až 250 °C
Maximální proud60 mA
Maximální výkon spínání relé90 W/1290 VA
Maximální DC napětí400 V
Maximální napájecí napětí300 V
Maximální předpětí kondenzátoru2 A
Gamma trifase0-230 VCA o 0-530 VCA (120% max 2 minuti)
Consumo< 2 VA
Gamma CA50-277 VCA (115% max 2 minuti)
Consumo max< 3000 VA
Gamma50-400 VCC (110% max 2 minuti)
Nominale0-25 A (< 400 VCC)
Cortocircuito50 A max a 25 °C (< 400 VCC)
Resistenza dell'avvolgimento di campo> 4 ohm
Gamma di alimentazione ausiliaria18-35 VCC
Consumo di alimentazione ausiliaria<1A
Gamma di misurazione della frequenza30-400 Hz
Peso3,09 kg
Spazio libero intorno al regolatore di tensione50 mm (1,97")
