Antenne gekapseltPVDF, 40 mm (1,5 in)
Drip-off Antenne50 mm (2 in)
Antenne integriertPEEK, 20 mm (0,75 in)
Maximal erlaubtes Drehmoment50 Nm
Antenne integriert, PEEK20 mm (0,75 in)
Ød100 … 150 mm (4 … 6 in)
Hmax1 050 mm (42 in)

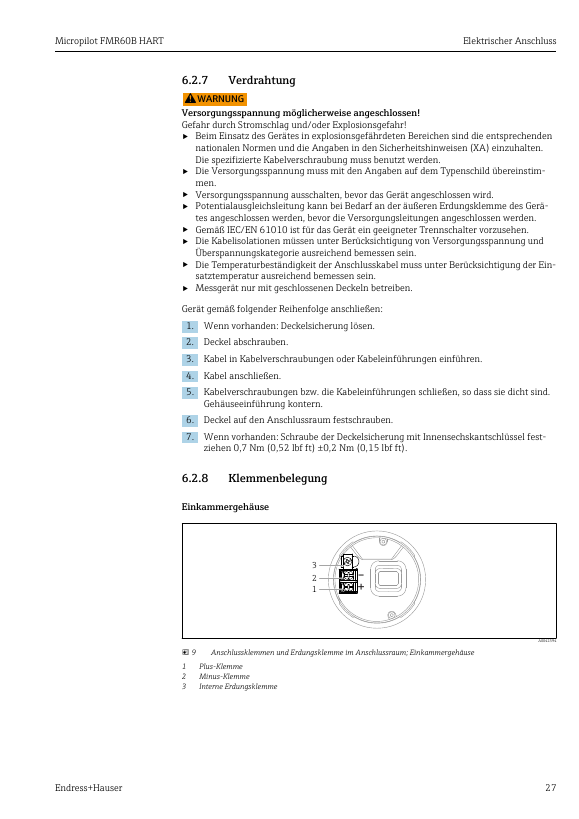

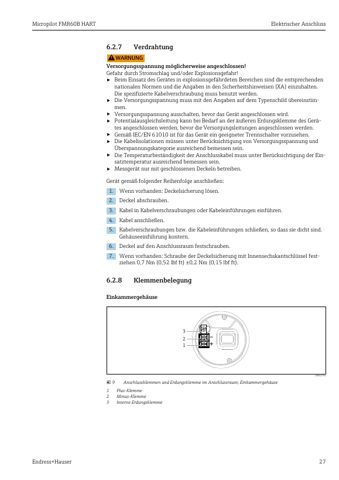

Schraube der Deckelsicherung0,7 Nm (0,52 lbf ft) ±0,2 Nm (0,15 lbf ft)

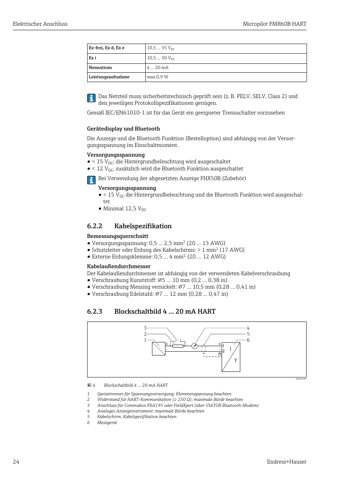

VersorgungsspannungU – 10.5 V
Nennstrom4 … 20 mA
Leistungsaufnahmemax.0,9 W
Bemessungsquerschnitt0,5 … 2,5 mm2 (20 … 13 AWG)
Kabelaußendurchmesser⌀5 … 10 mm (0,2 … 0,38 in)

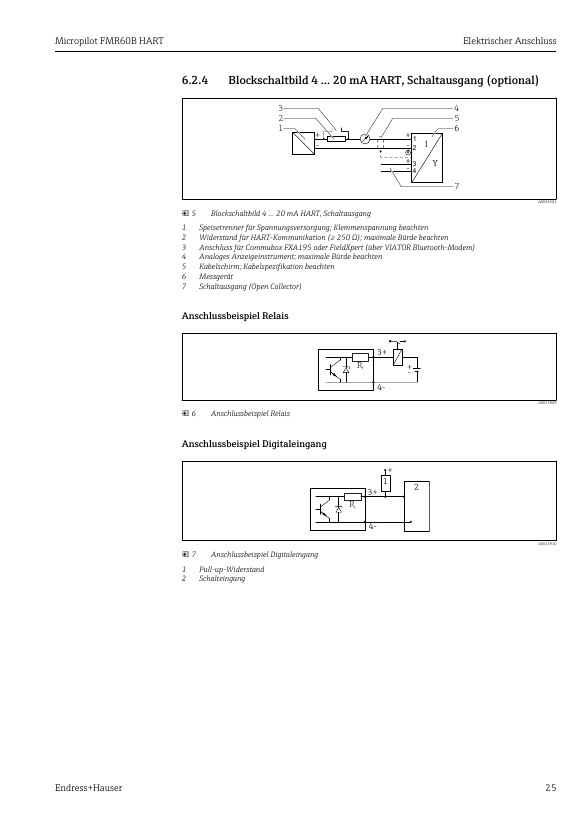

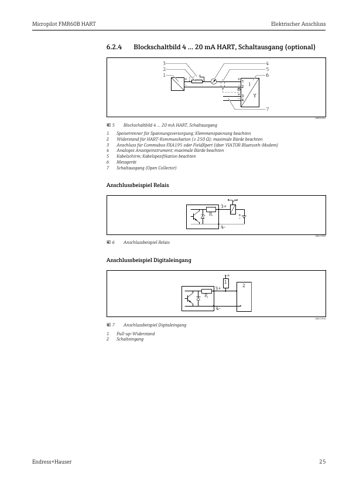

Electrical connection4 … 20 mA HART, Schaltausgang (optional)
Abmessungen Wetterschutzhaube, Kunststoff122 (4.8) mm (in)
Nutzbarer Messbereich50 … 80 mm (1,97 … 3,15 in)
Antennenlänge+ 10 mm (0,4 in)
Mediengruppe A0 (εr 1,2 … 1,4)1,5 m (5 ft)
Mediengruppe A (εr 1,4 … 1,9)2,5 m (8 ft)
Mediengruppe B (εr 1,9 … 4)5 m (16 ft)
Mediengruppe C (εr 4 … 10)8 m (26 ft)
Mediengruppe D (εr >10)10 m (33 ft)
Antenneintegriert, PEEK, 20 mm (0,75 in) im Pufferbehälter
Arbeitsfrequenzca. 80 GHz
Sendeleistung Peakleistung<1,5 mW
Sendeleistung Mittlere Ausgangsleistung<70 µW
Ausgang SignalkodierungFSK ±0,5 mA über dem Stromsignal
Datenübertragungsrate1 200 Bit/s
Spannungsversorgung10,5 … 30 VDC Ex i
RLmax maximaler Bürdenwiderstand848 [W]
Minimale Anlaufspannung10,5 V
Anlaufstrom< 3,6 mA
Anlaufzeit< 15 s
Minimale Betriebsspannung10,5 V
Zeit fuer Verbindungsaufbau< 30 s
Umgebungstemperaturbereich ohne LCD-Anzeige–40 … +85 °C (–40 … +185 °F)
Umgebungstemperaturbereich mit LCD-Anzeige–40 … +85 °C (–40 … +185 °F)
Kunststoffgehäuse; Prozesstemperatur–20 … +200 °C (–4 … +392 °F)
Kunststoffgehäuse; Prozesstemperatur bei CSA C/US Zulassung0 … +200 °C (+32 … +392 °F)
P1Tp: –20 °C (–4 °F) | Ta: +76 °C (+169 °F)
P2Tp: +76 °C (+169 °F) | Ta: +76 °C (+169 °F)
P3Tp: +200 °C (+392 °F) | Ta: +27 °C (+81 °F)
P4Tp: +200 °C (+392 °F) | Ta: –20 °C (–4 °F)
P5Tp: –20 °C (–4 °F) | Ta: –20 °C (–4 °F)
Ta+76 °C (+169 °F)
Prozesstemperatur–40 … +200 °C (–40 … +392 °F)
Prozessdruckbereich–1 … 3 bar (–14,5 … 43,5 psi)
Referenztemperatur+20 °C (+68 °F)
Prozessanschluss UNI Flansch 316LFKM Viton GLT –40 … +200 °C (–40 … +392 °F) –1 … 3 bar (–14,5 … 43,5 psi)
