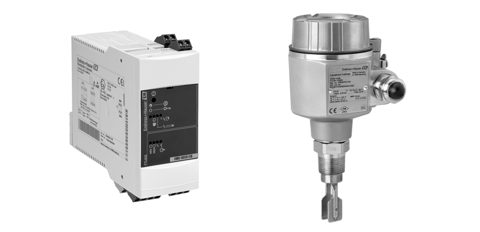

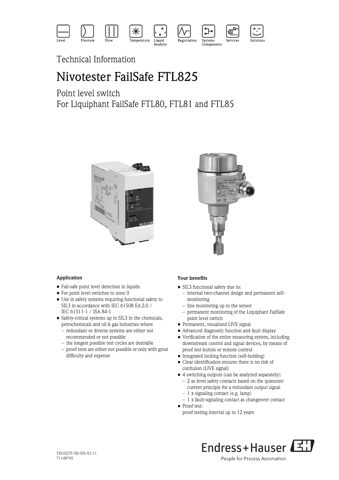

Contact rating250 V AC, 2 A, 500 VA (cos 0,7)
40 V DC2 A, 80 W
-20 °C Tamb+60 °C
Sicherheitssystemebis SIL3 gemäß IEC 61508 Ed.2.0 / IEC 61511-1/ISA 84-1.
Position 3 (Housing)3 Rail mounting; 45 mm, 1-channel
Position 4 (Power Supply)A 85-253 VAC/DC E 20-30 VAC/20-60 VDC
Max. safe area voltage250 Vrms
Ambient temperature range-20 to +60 °C
Series installation / Field enclosure installation-20 to +50 °C
Power supply85 to 250 VDC
Permitted ambient temperature range at the electronics housing–20 °C ≤ Ta ≤ +60 °C
In case of series installation–20 °C ≤ Ta ≤ +50 °C
U ≤250 VAC
P ≤500 VA
Cos φ >0.7
Gehäuse3 - Rail mounting; 45 mm, 1-channel
Dichte ρLOW0,7 g/cm³
Dichte ρHigh>2,0 g/cm³
Temperaturbereichgemäß Merkmal 060
Maximal zulässige Viskosität10 000 mPa⋅s
Series installation-20 to +50 °C
Power supply circuitU = 85 to 253 VDC
Betriebstemperatur, Umgebung-20 … +60 °C
Spannungsversorgung85 … 253 VDC
LeistungsaufnahmeP ≤ 3,8 VA
Fuse setFTL825, T 3.15 A/250 V, 2 St.
GerätekomponenteSicherungsset FTL825, T 3,15A/250V, 2St.
Vibration resistanceAs per IEC 60068-2-64, load class 0.5 (m/s²)²/Hz, 3 x 100 minutes
Kleinspannungsausführung Versorgungsspannungsbereich DC20...60 V
Luftfeuchtigkeit5-95% (nicht kondensierend)

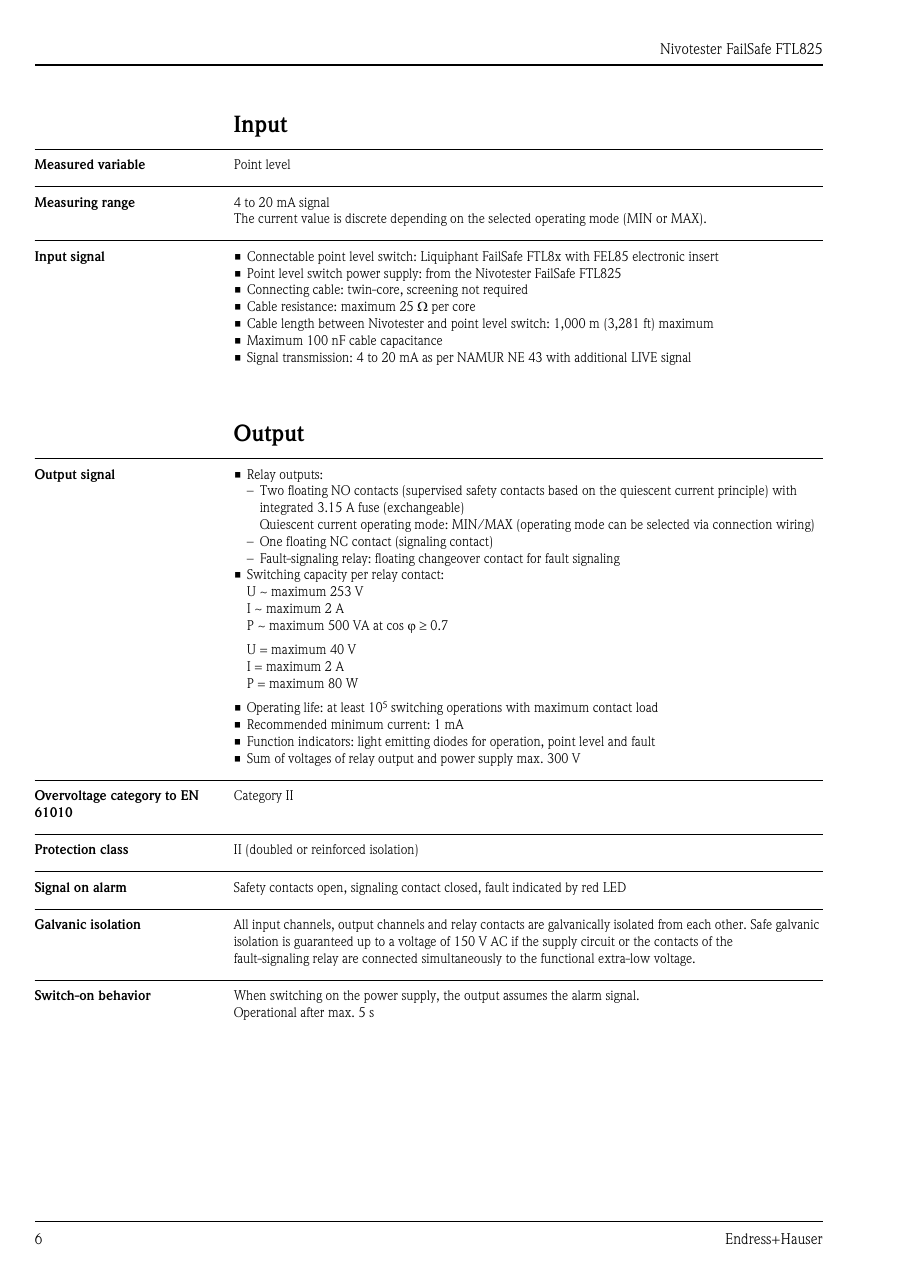

Messbereich4 to 20 mA signal
Cable resistancemaximum 25 per core
Cable length1,000 m (3,281 ft) maximum
Maximum cable capacitance100 nF
Switching capacity per relay contactU ~ maximum 253 V
Recommended minimum current1 mA

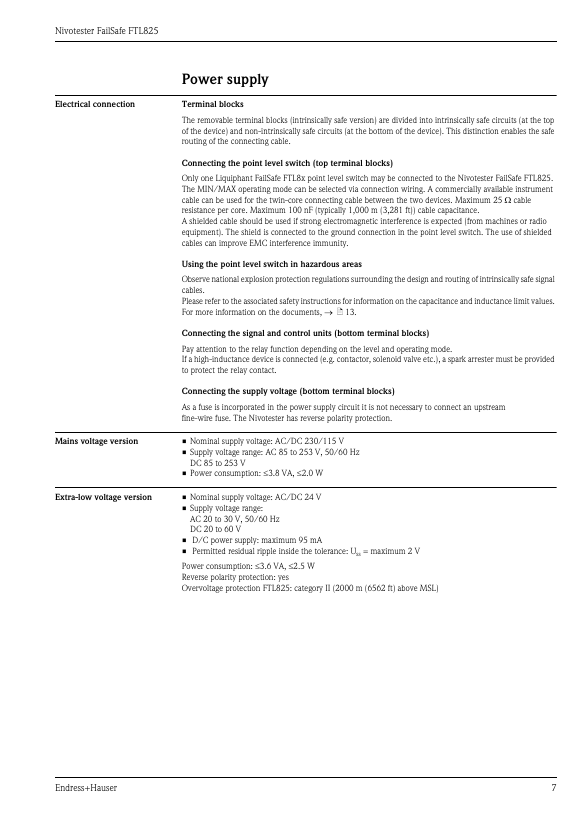

Mains voltage versionAC/DC 230/115 V
Extra-low voltage versionAC/DC 24 V
D/C power supplymaximum 95 mA
Permitted residual ripple inside the toleranceUss = maximum 2 V
Overvoltage protection FTL825category II (2000 m (6562 ft) above MSL)
Permitted ambient temperatures–20 to +60 °C (–4 to +140 °F)
Storage temperature–20 to +85 °C preferably at +20 °C (–4 to +185 °F preferably +68 °F)
Degree of protectionIP20
Humidity5-95% (non-condensating)
Maximum:1 x 2.5 mm2 (1 x 14 AWG) or 2 x 1.5 mm2 (2 x 16 AWG)
Liquefied gas approvalVdTÜV100
Nominal supply voltageAC/DC 24 V
Supply voltage rangeAC 20 to 30 V, 50/60 Hz
DC 20 to 60 V
Permitted residual rippleUss = maximum 2 V
Messbereich4...20 mA Signal
Leitungslänge zwischen Nivotester und Grenzschaltermaximal 1000 m (3281 ft)
Leitungskapazitätmaximal 100 nF
Empfohlener Mindeststrom1 mA
Summe der Spannungen von Relaisausgang und Hilfsenergiemax. 300 V
Netzspannungsausführung VersorgungsnennspannungAC/DC 230/115 V
Netzspannungsausführung Versorgungsspannungsbereich AC85...253 V, 50/60 Hz
Netzspannungsausführung Versorgungsspannungsbereich DC85...253 V
Kleinspannungsausführung VersorgungsnennspannungAC/DC 24 V
Kleinspannungsausführung Versorgungsgleichstrommaximal 95 mA
Kleinspannungsausführung Zulässige RestwelligkeitUss = maximal 2 V
Überspannungsschutz FTL825Kategorie II (2000 m (6562 ft) über N.N.)
Anschluss Grenzschalter Leitungskapazitätmaximal 100 nF (typisch 1000 m (3281 ft))
Zulässige Umgebungstemperatur–20...+60 °C (–4...+140 °F)
Einbau im Schutzgehäuse–20...+60 °C (–4...+140 °F)
SchutzartIP20
ÜberfüllerkennungssystemZ–65.11–507
LeckageerkennungssystemZ–65.40–508
