Process temperature range–50 to +150 °C
Thermal shock≤ 120 K/s
Process pressure range–1 to +64 bar
Shock resistance300 m/s² [= 30 gn] + 18 ms
Mechanical load75 Nm (55 lbf ft)
Pollution degree2
HartFulfils the functional safety requirements (SIL) in accordance with EN 61326-3-1
PROFINET over Ethernet-APLMaximum deviation during EMC testing: < 0.5% of the current digital measured val
Schockfestigkeit300 m/s² [= 30 gn] + 18 ms
Mechanische Belastung75 Nm (55 lbf ft)
Prozesstemperaturbereich ECTFE–50 … +120 °C (–58 … +248 °F)
Prozesstemperaturbereich PFA–50 … +150 °C (–58 … +302 °F)
Prozesstemperaturbereich Email–50 … +150 °C (–58 … +302 °F)
Thermischer Schock≤ 120 K/s
ZertifikateEN 61326-Serie
Grundmaterial316L
Sensorlängeca. 115 mm (4,53 in)
Abmessung Aca. 76 mm (2,99 in)
Kommunikationsprotokoll HART4 … 20 mA
Cable outer diameter (Plastic gland)⌀5 to 10 mm (0.2 to 0.38 in)
Cable outer diameter (Nickel-plated brass gland)⌀7 to 10.5 mm (0.28 to 0.41 in)
Cable outer diameter (Stainless steel gland)⌀7 to 12 mm (0.28 to 0.47 in)
Rated cross-section> 1 mm2 (17 AWG)
Cable capacitance45 to 200 nF/km
Loop resistance15 to 150 Ω/km
Cable inductance0.4 to 1 mH/km
Lower limit (PFA coating)0.45 mm (0.02 in)
Upper limit (PFA coating)1.6 mm (0.06 in)
Maximum diameter (PFA coating)⌀ 24.6 mm (0.97 in)
Lower limit (Enamel coating)0.4 mm (0.02 in)
Upper limit (Enamel coating)0.8 mm (0.03 in)
Maximum diameter (Enamel coating)⌀ 23 mm (0.91 in)
Non-repeatability0.5 mm (0.02 in)
Humidity100
Operating height5 000 m
Climate classIEC 60068-2-38 test Z/AD
Overpressure limit1.5 · PN
ECTFE, PFA: PN40 bar (580 psi)
Enamel: PN25 bar (362.5 psi)
Membrane burst pressure200 bar (2 900 psi)
Viscosity≤ 10 000 mPa⋅s
Solids contents⌀ ≤ 5 mm (0.2 in)
M12 plugnickel-plated CuZn or 316L
BetriebshöheBis zu 5 000 m
KlimaklasseNach IEC 60068-2-38 Prüfung Z/AD
SchutzartIP68 Testbedingung: 1,83 m H2O für 24 h
Prozesstemperaturbereich–50 … +150 °C (–58 … +302 °F)
Prozessdruckbereich–1 … +64 bar (–14,5 … 928 psi) bei max. 150 °C (302 °F)
Herstellerunterlagen

Bilder aus Herstellerunterlagen.

Fotos, Zeichnungen und Seitenvorschauen aus dem Datenblatt oder Katalog dieses Modells.

The Liquiphant FTL62 is a level measuring instrument that uses capacitance technology to measure the level of liquids in tanks and vessels.

Einsatzbereiche

  • Leckageüberwachung
  • Trockenlaufschutz von Pumpen
  • Überfüllsicherung
Quelle: Endress+Hauser HART, PROFINET over Ethernet-APL datasheet, S. 6

Merkmale

  • PROFINET over Ethernet-APL interface

Normen

  • IEC 60068-2-27-2008
  • EN 61326-Serie
  • NAMUR-Empfehlung EMV NE21
  • EN 61326-3-1
Quelle: Endress+Hauser HART, PROFINET over Ethernet-APL datasheet, S. 25

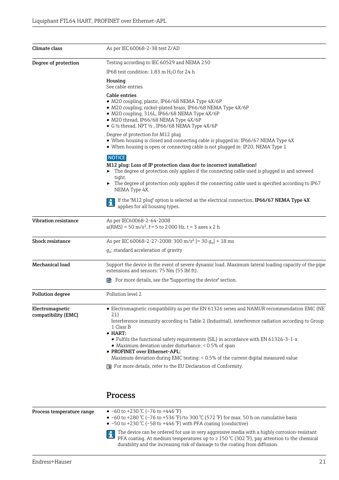

Endress+Hauser HART, PROFINET over Ethernet-APL – Zeichnung (9379a6dae49b_S11-42 S. 11)
Zeichnung · 9379a6dae49b_S11-42 · S. 11

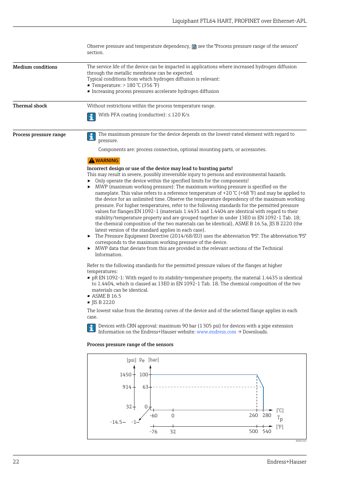

Endress+Hauser HART, PROFINET over Ethernet-APL – Zeichnung (9379a6dae49b_S11-42 S. 12)
Zeichnung · 9379a6dae49b_S11-42 · S. 12
Endress+Hauser HART, PROFINET over Ethernet-APL – Zeichnung (9379a6dae49b_S11-42 S. 13)
Zeichnung · 9379a6dae49b_S11-42 · S. 13
Endress+Hauser HART, PROFINET over Ethernet-APL – Seitenvorschau (9379a6dae49b_S11-42 S. 14)
Seitenvorschau · 9379a6dae49b_S11-42 · S. 14

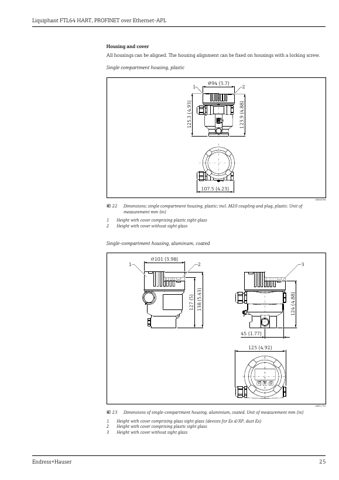

Endress+Hauser HART, PROFINET over Ethernet-APL – Seitenvorschau (9379a6dae49b_S11-42 S. 15)
Seitenvorschau · 9379a6dae49b_S11-42 · S. 15

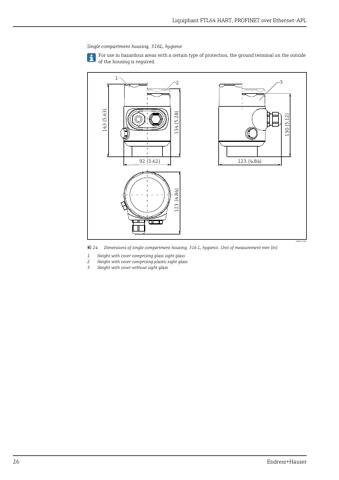

Endress+Hauser HART, PROFINET over Ethernet-APL – Seitenvorschau (9379a6dae49b_S11-42 S. 16)
Seitenvorschau · 9379a6dae49b_S11-42 · S. 16

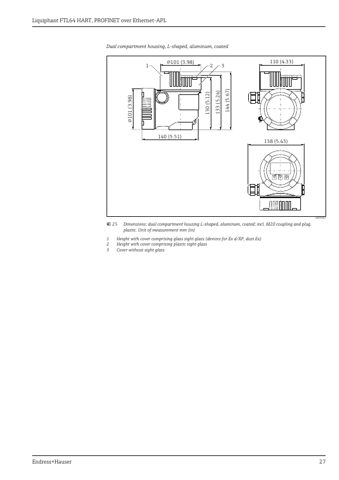

Endress+Hauser HART, PROFINET over Ethernet-APL – Seitenvorschau (9379a6dae49b_S11-42 S. 17)
