FMR10B

Radar-Füllstandsmessgerät · Ladungsstands- und Temperaturmessung

​⁠​‍​‌⁠​​‍‌‌‍‌‌​⁠⁠⁠‍
Technische Daten

Technische Daten.Referenz — nicht verifiziert

Haben Sie das Herstellerdatenblatt zu diesem Modell? Schicken Sie es mit dem Anfrageformular — wir prüfen es und nennen die Quelle.

Werkstoff316L (1.4404)
Gewicht2,1 kg (4,63 lb)
Ausleger1 000 mm schwenkbar
Öffnung22 mm (0,87 in) mm (in)
Öffnung für zusätzlichen Sensor22 mm (0,87 in)
Abmessungen700 mm (27,6 in) mm (in)
Antenne40 mm (1,5 in)
Messbereich10 m (33 ft)
Umgebungstemperaturbereich–40 … +60 °C (–40 … +140 °F)
BetriebshöheBis zu 5 000 m (16 404 ft) über Meereshöhe
SchutzartIP66, NEMA Type 4X IP68, NEMA Type 6P (24 h bei 1,83 m (6,00 ft) unter Wasser)
Temperaturbereich–40 … 65 °C (–40 … 150 °F)
Öffnungen für Prozessanschlüsse50 mm (2,0 in) mm (in)
Maximaler Messbereich10 m
MediengruppeA (εr 1,4 … 1,9)
maximale abgestrahlte Peakleistung<1,5 mW
mittlere Ausgangsleistung<70 µW
Digital1 mm (0.04 in)
Antenna size in storage vessel40 mm (1.5 in)
Operating frequencyapprox. 80 GHz
Sendeleistung Peakleistung<1,5 mW
Average TC±2 mm (±0.08 in)/10 K
Zero point (4 mA)average TC = 0.02 %/10 K
Span (20 mA)average TC = 0.05 %/10 K
Weight (including 10 m (33 ft) cable)Approx. 0.7 kg (1.5 lb)
Antenna length40 mm (1.5 in)
Process temperature range–40 to +60 °C (–40 to +140 °F)
Transmission power - Peak power<1.5 mW
Transmission power - Average output power<70 µW
Output signal4 to 20 mA
Rlmax782 W
Damping0 s (can be set from 0 to 999 s)
Average TC (Digital)±2 mm (±0.08 in)/10 K
Zero point (Analog)0.02 % /10 K
Span (Analog)0.05 % /10 K
Measuring rate≤ 250 ms at operating voltage 24 V
Step response time< 1 s
Beam angle α8 °
Beamwidth diameter WD × 0.14 m
Ambient temperature range–40 to +60 °C (–40 to +140 °F)
Storage temperature–40 to +80 °C (–40 to +176 °F)
Operating heightUp to 5 000 m (16 404 ft)
Degree of protectionIP66/68 / NEMA Type 4X/6P
AccuracyUp to ± 5 mm (0.2 in)
Transmission powerPeak power: <1.5 mW
ResolutionCurrent output: < 1 µA
For liquids• Measuring distance up to 0.25 m (0.82 ft): max. ±10 mm (±0.39 in)
• Measuring distance > 0.25 m (0.82 ft)±5 mm (±0.2 in)
For solids• Measuring distance up to 0.8 m (2.6 ft): max. ±20 mm (±0.79 in)
• Measuring distance > 0.8 m (2.6 ft)±10 mm (±0.39 in)
Vibration resistanceGuaranteed for 5 to 2 000 Hz: 1.25 (m/s2)2/Hz, ~ 5 g
Electromagnetic compatibility (EMC)< 0.5 % of the span.
Process pressure range, 40 mm (1.5 in) antennapgauge = –1 to 3 bar (–14.5 to 43.5 psi) [bar]
Relative permittivityFor liquids • εr ≥ 1.8
Dimensions antenna40 mm (1.5 in)
Dimensions; cable entry from above77 (3.03)
Arbeitsfrequenzca. 80 GHz
Sendeleistung Mittlere Ausgangsleistung<70 µW
Ausgangssignal4 … 20 mA
Spannungsversorgung12 … 30 V
Prozesstemperaturbereich–40 … +60 °C (–40 … +140 °F)
Dielektrizitätszahl für Flüssigkeitenεr ≥ 1,8
Dielektrizitätszahl für Schüttgüterεr ≥ 1,6
Max. Alarmeinstellbar von 21,5 … 23 mA
Dämpfungeinstellbar von 0 … 999 s
KabelspezifikationUngeschirmtes Kabel, Aderquerschnitt 0,5 mm2
Mittlerer TK±2 mm (±0,08 in)/10 K
Reaktionszeit≤ 250 ms bei Betriebsspannung 24 V
Aufwärmzeit≤ 15 s
Schwingungsfestigkeit1,25 (m/s2)2/Hz, ~ 5 g
Elektromagnetische Verträglichkeit< 0,5 % der Spanne
Kabellänge10 m
Auflösung - Stromausgang< 1 µA
Auflösung - Digital1 mm
Maximale Messabweichung - Flüssigkeiten - Messdistanz bis 0,25 m±10 mm
Maximale Messabweichung - Flüssigkeiten - Messdistanz > 0,25 m±5 mm
Maximale Messabweichung - Feststoffe - Messdistanz bis 0,8 m±20 mm
Maximale Messabweichung - Feststoffe - Messdistanz > 0,8 m±10 mm
Media group A (εr 1.4 to 1.9)10 m (33 ft)
Power supply12 to 30 V
Climate classIEC 60068-2-38 test Z/AD
Herstellerunterlagen

Bilder aus Herstellerunterlagen.

Fotos, Zeichnungen und Seitenvorschauen aus dem Datenblatt oder Katalog dieses Modells.

The Micropilot FMR10B is a level sensor with a 1000 mm adjustable arm and process connection antenna end G 1½".

Einsatzbereiche

  • paste level measurement
Quelle: Micropilot FMR10B, S. 1

Merkmale

  • corrosion-resistant material
Quelle: Endress+Hauser FMR10B datasheet, S. 42

Optionen

  • additional sensor opening
Quelle: Endress+Hauser FMR10B datasheet, S. 43

Normen

  • ISO 4359
  • ISO 3846
  • ISO 1438
Quelle: Endress+Hauser FMR10B datasheet, S. 60

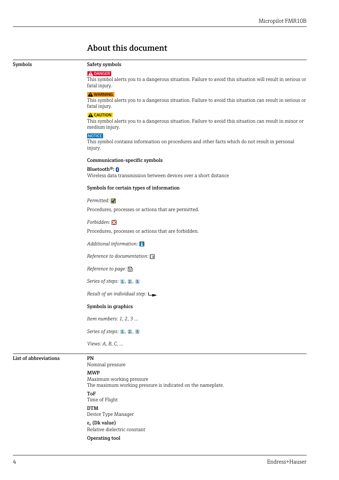

Endress+Hauser FMR10B – Zeichnung (9de10cb2bb49_S2-39 S. 3)
Zeichnung · 9de10cb2bb49_S2-39 · S. 3

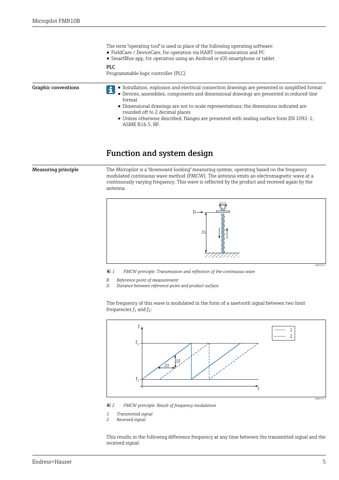

Endress+Hauser FMR10B – Zeichnung (9de10cb2bb49_S2-39 S. 4)
Zeichnung · 9de10cb2bb49_S2-39 · S. 4
Endress+Hauser FMR10B – Seitenvorschau (9de10cb2bb49_S2-39 S. 5)
Seitenvorschau · 9de10cb2bb49_S2-39 · S. 5

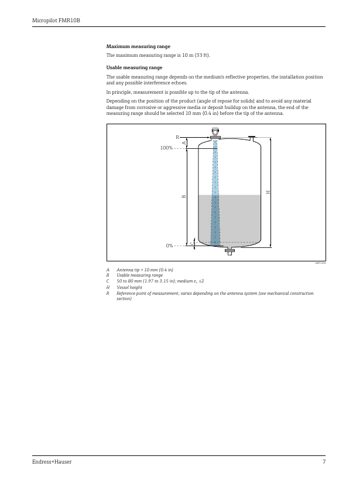

Endress+Hauser FMR10B – Seitenvorschau (9de10cb2bb49_S2-39 S. 6)
Seitenvorschau · 9de10cb2bb49_S2-39 · S. 6

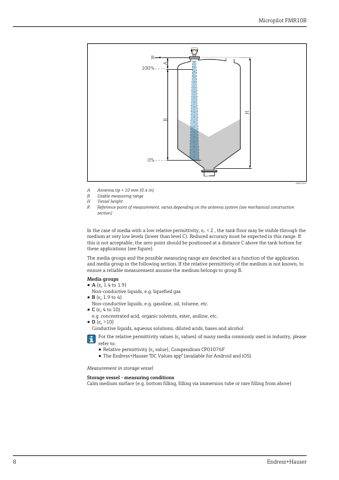

Endress+Hauser FMR10B – Seitenvorschau (9de10cb2bb49_S2-39 S. 7)
Seitenvorschau · 9de10cb2bb49_S2-39 · S. 7

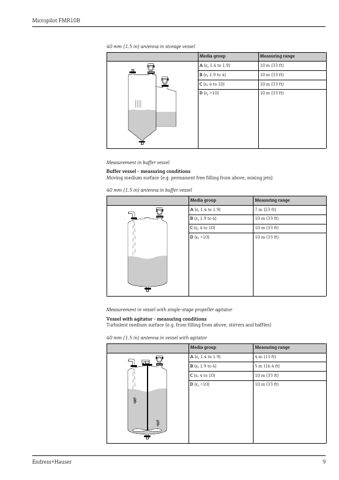

Endress+Hauser FMR10B – Seitenvorschau (9de10cb2bb49_S2-39 S. 8)
