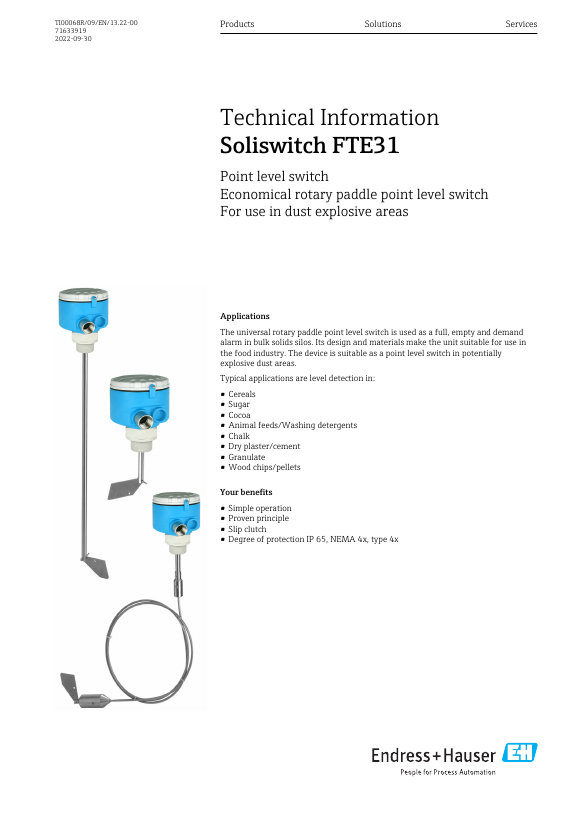

Degree of protectionIP 65, NEMA 4x, type 4x
Longitud del sensorentre 100 mm (4") y 600 mm (24")
Ausgangsstromkreis≤ 250 VAC, 10 A Nennstrom, 3 A bei Motorlast
Mechanische Lebensdauermin. 500 000 Schaltzyklen

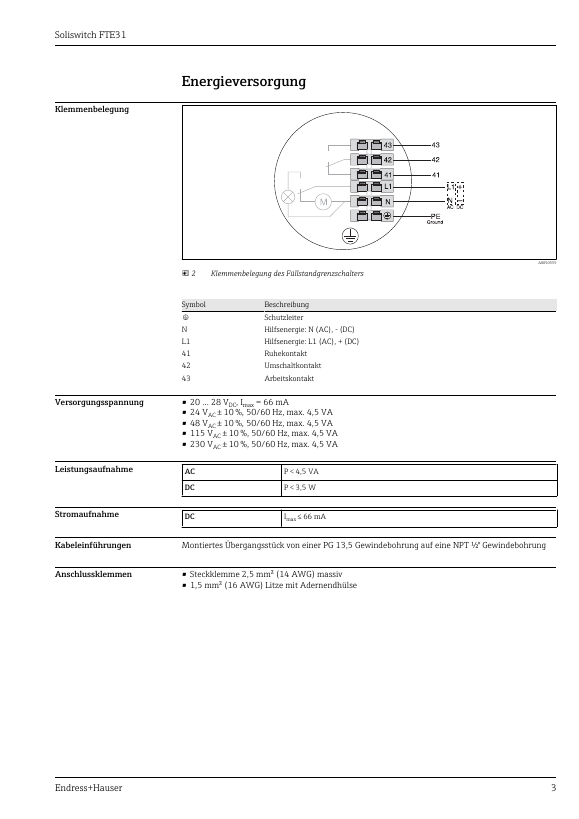

Versorgungsspannung Standard230 V AC, 50/60 Hz (±10%)
Versorgungsspannung Option115 V AC, 50/60 Hz (±10%), 20...28 V DC
Leistungsaufnahme ACP < 4,5 VA
Leistungsaufnahme DCP < 3,5 W
Stromaufnahme DCImax ≤ 66 mA

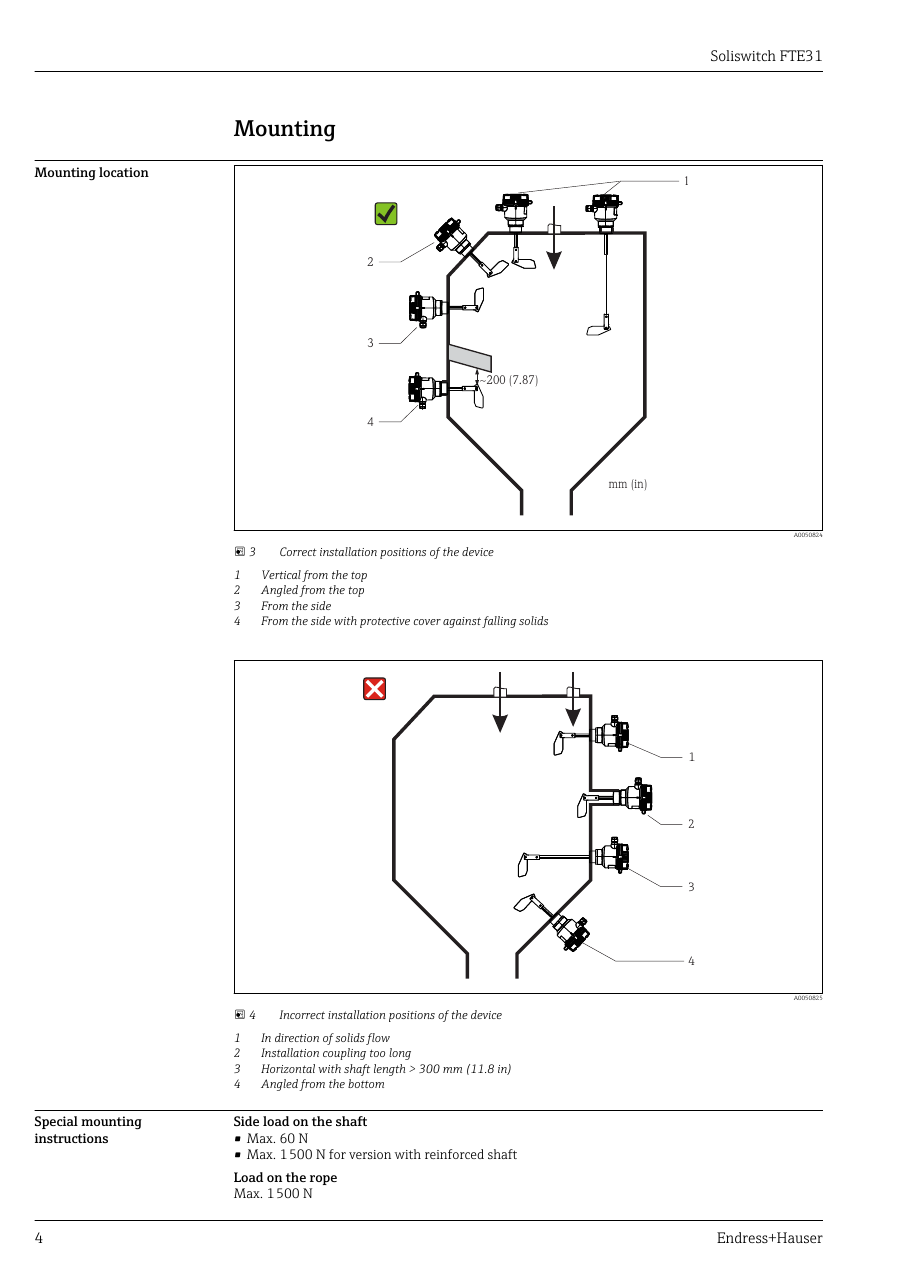

Einbauhinweise Einbaulagehorizontal bis Wellenlänge ≤ 300 mm (11.8") oder vertikal
seitliche Belastung auf die Wellemax. 60 N
Zugbelastung des Seilsmax. 1500 N
Umgebungstemperatur- 20 °C ... + 60 °C (-4 °F ... + 140 °F)
Schutzart• IP 65 / NEMA 4x / Type 4x bei geschlossenem Deckel
• IP 20 / NEMA 1 bei geöffn
SchwingungsfestigkeitIEC 654-3, Masse V.S.1 (v<3 mm/s, 1<f<150 Hz)
Elektromagnetische VerträglichkeitNach EN 61 326, Klasse B
Einsatzhöhe< 2000 m (6560 ft) über NN
Messstofftemperaturbereich- 20 °C ... + 80 °C (-4 °F ... 176°F)
Betriebsdruckbereich0,5 bar ... 1,8 bar (7.25 PSI ... 26.1 PSI)
AggregatzustandFeststoff - Korngröße ≤ 50 mm (1.97") mm/inch
Dichte (Schüttgewicht)100 g/l
Hilfsenergie1 230 V AC, Last-Relais 250 V AC, 100 mA-10 A
Process connectionC Gewinde NPT 1½", Valox553 (PBT)
AusführungA Schaft 100 mm
Messflügel; Zusatzausstattung1 316Ti; Grundausführung
Temperatur-20 bis +80 °C
Druck0,5 bis 1,8 bar

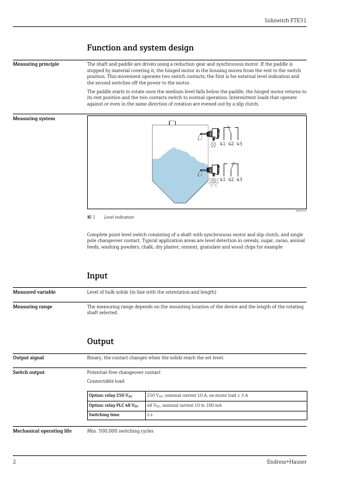

Switching time2s
Mechanical operating lifeMin. 500,000 switching cycles

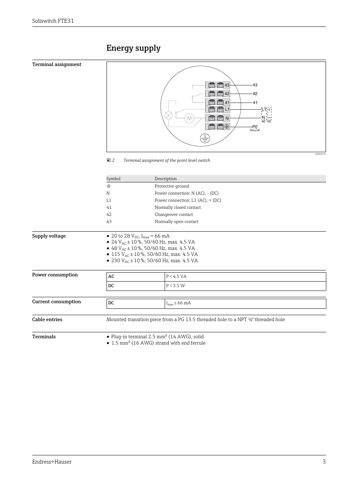

Power consumptionAC P < 4.5 VA
DC
Current consumptionDC Imax ≤ 66 mA

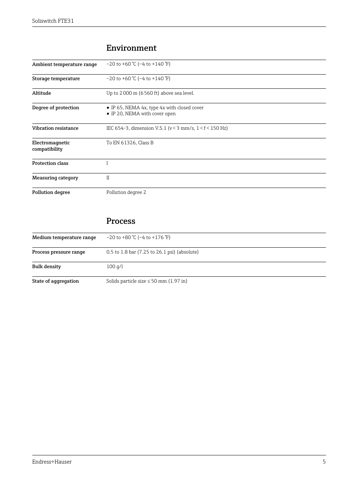

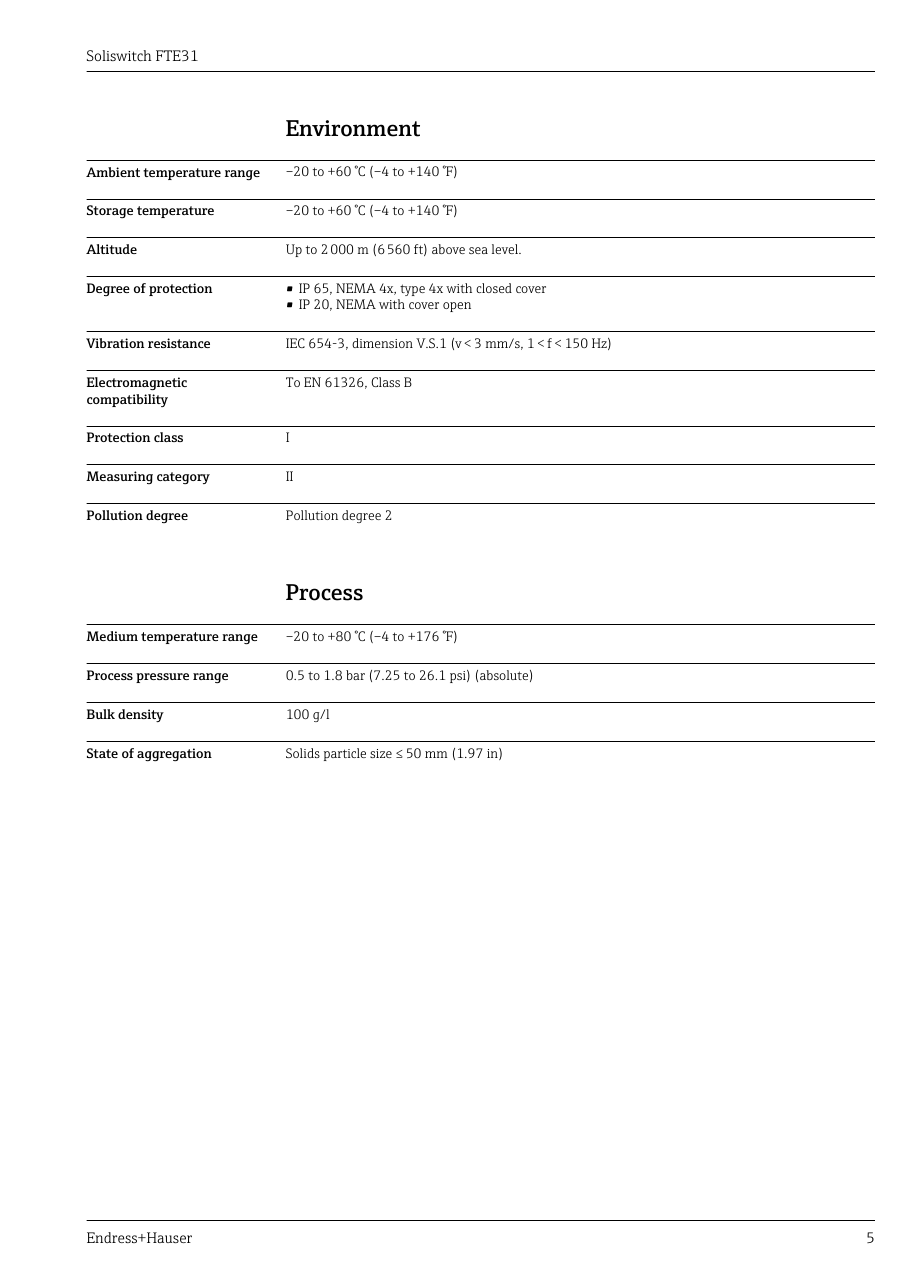

Ambient temperature range–20 to +60 °C (–4 to +140 °F)
Storage temperature–20 to +60 °C (–4 to +140 °F)
AltitudeUp to 2 000 m (6 560 ft) above sea level.
Vibration resistanceIEC 654-3, dimension V.S.1 (v < 3 mm/s, 1 < f < 150 Hz)
Electromagnetic compatibilityTo EN 61326, Class B
Pollution degreePollution degree 2
Medium temperature range–20 to +80 °C (–4 to +176 °F)
Process pressure range0.5 to 1.8 bar (7.25 to 26.1 psi) (absolute)
Bulk density100 g/l
State of aggregationSolids particle size ≤ 50 mm (1.97 in)

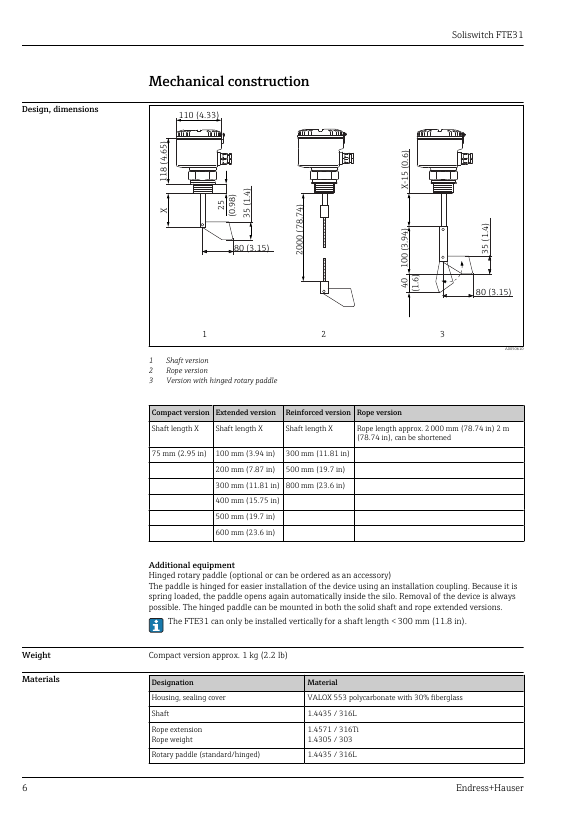

Rope length approx.2 000 mm (78.74 in)
Weightapprox. 1 kg (2.2 lb)
Shaft1.4435 / 316L
Rope extension1.4571 / 316Ti
Rope weight1.4305 / 303
Schaltzeit2s
StromaufnahmeDC Imax ≤ 66 mA
Umgebungstemperaturbereich–20 … +60 °C (–4 … +140 °F)
VibrationsfestigkeitIEC 654-3, Masse V.S.1 (v < 3 mm/s, 1 < f < 150 Hz)
Elektromagnetische Verträg-Nach EN 61326, Klasse B
VerschmutzungsgradVerschmutzungssgrad 2
Prozessdruckbereich0,5 … 1,8 bar (7,25 … 26,1 psi) (absolut)
Schüttgewicht100 g/l
Seillänge ca.2 000 mm (78,74 in)
Weightca. 1 kg (2,2 lb)
Werkstoff Welle1.4435 / 316L
Werkstoff Seilverlängerung1.4571 / 316Ti
