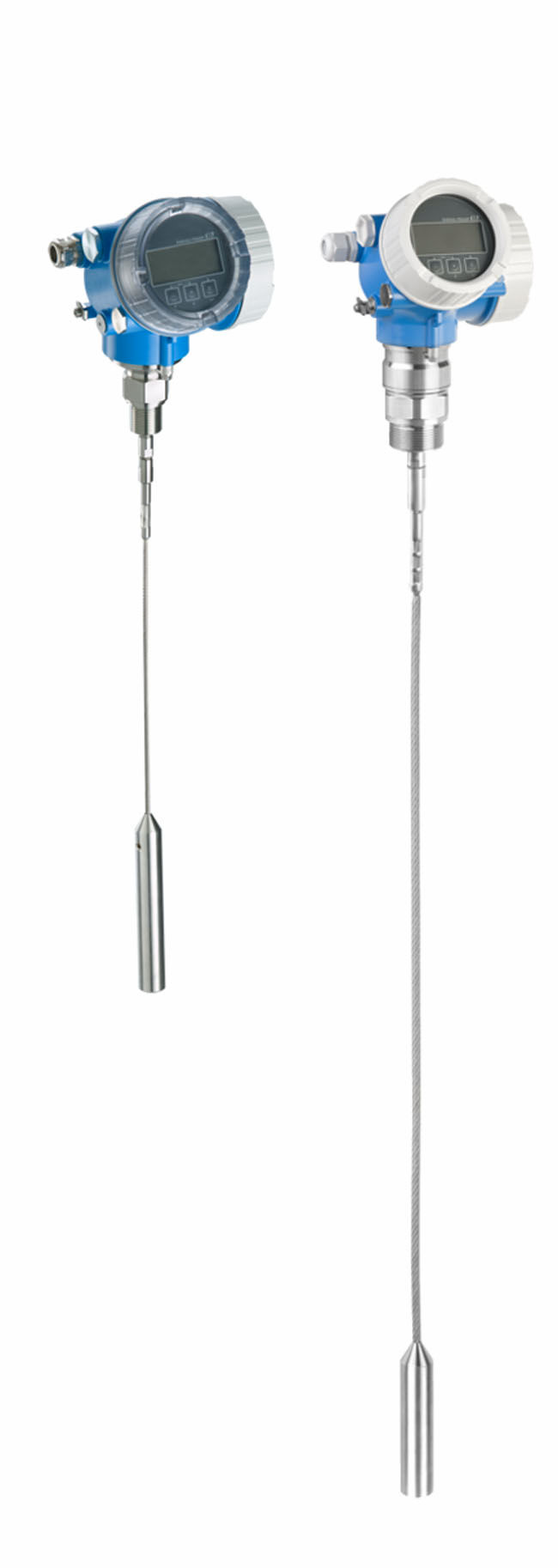

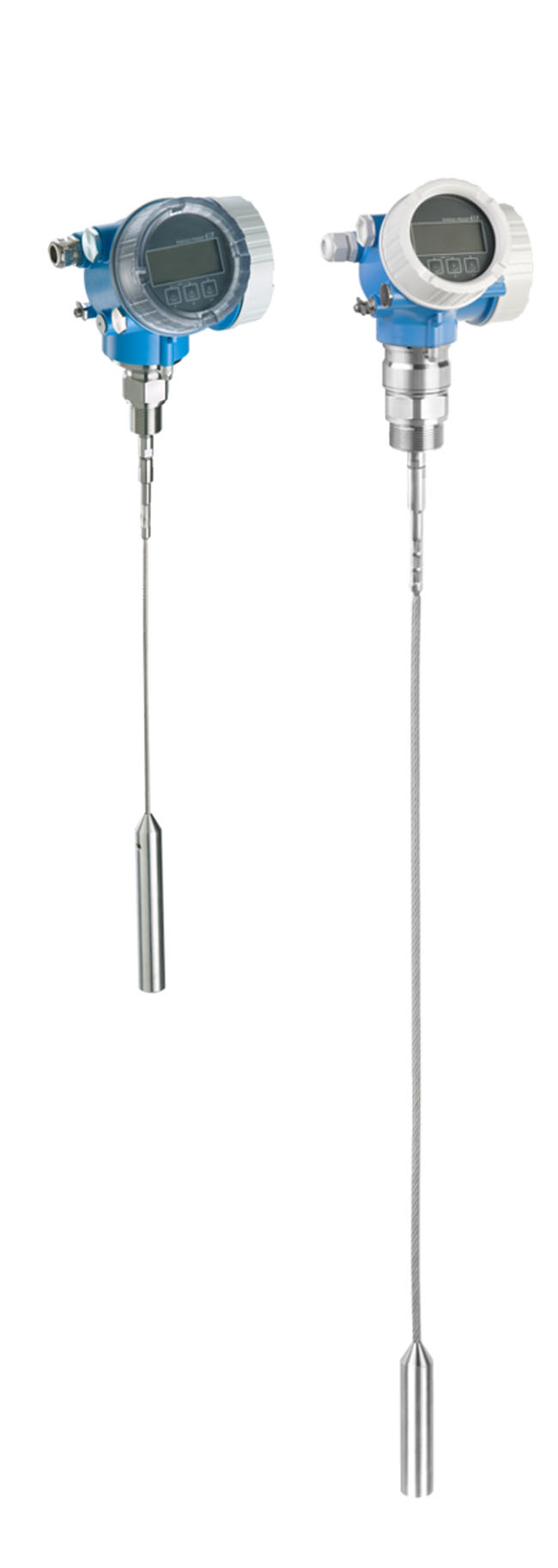

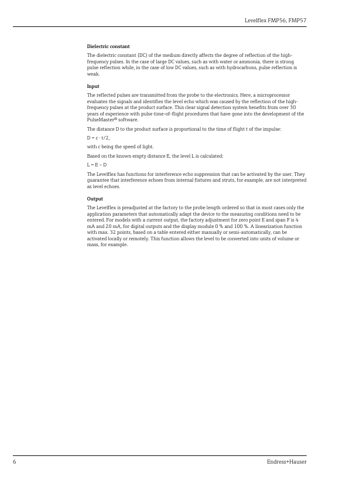

Klemmenspannung U am Gerät13,5 … 35 V
Maximale Bürde R, abhängig von der Versorgungsspannung U0 des Speisegeräts500
Klemmenspannung U90 … 253 VAC
Maximale Bürde Rmax500 Ω
Nennstrom3,6 … 22 mA
Zugbelastbarkeit12 kN
Bruchkraft max.20 kN
Länge H:120 mm (4,7 in)
B10 mm
C10 mm
Ln150 (5.91)
R25 mm
Gehäuse GT18 - Edelstahlca. 4,5 kg
Gehäuse GT19 - Kunststoffca. 1,2 kg
Gehäuse GT20 - Aluminiumca. 1,9 kg
Sensorca. 0,8 kg/m
Seilsonde 4 mmca. 0,1 kg/m Sondenlänge
Seilsonde 6 mmca. 0,2 kg/m Sondenlänge
Versorgungsspannung11,5 … 30 V
Maximale Bürde R500
Seil, ⌀4 mm (0,16 in)
Länge H120 mm (4,7 in)
Sondenlänge150 (5.91) mm
GewindeISO228 G¾ oder ANSI MNPT¾
Seilsonde 4 mm oder ¹⁄₆"ca. 0,10 kg/m
Seilsonde 6 mm oder ¼"ca. 0,20 kg/m
Minimaler MessbereichB ≥ 100 mm (4 in)
Sensor Mindestabstand zwischen Referenzpunkt R und 100%-MarkeA ≥ 250 mm (10 in)

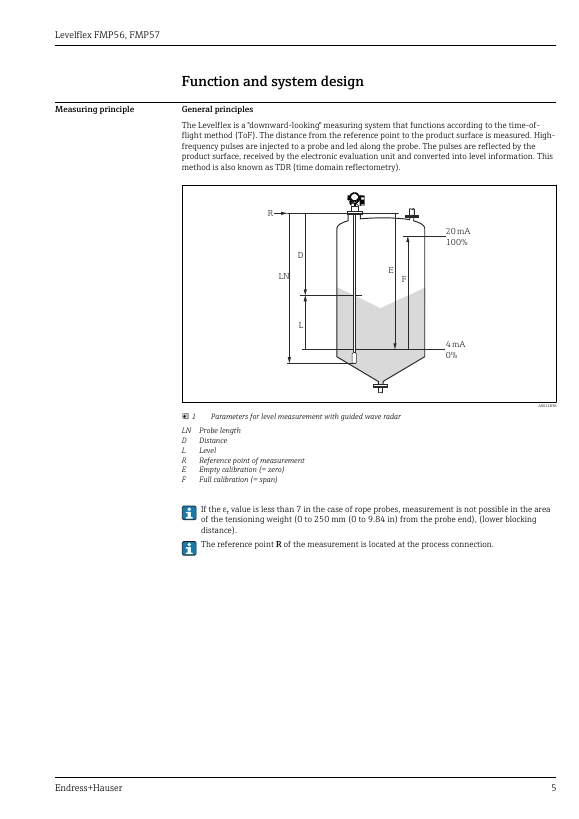

Setup → Abgleich Leer0 … 12 m (0 … 36 ft)
Setup → Abgleich Voll0 … 12 m (0 … 36 ft)
Messrate3,6 Messungen/Sekunde
Biegeradius100 mm (4 inch)
Gewicht Sensorca. 0,8 kg
Gewicht Seilsonde 4 mmca. 0,1 kg/m Sondenlänge
Gewicht Seilsonde 6 mmca. 0,2 kg/m Sondenlänge
Mindestabstand zwischen Referenzpunkt R und 100%-MarkeA ≥ 250 mm (10 in)
Mindestabstand vom Sondenende zur 0%-MarkeC ≥ 100 mm (4 in)
Maximalwert für "Abgleich Leer"E ≤ 3,9 m (12,8 ft)
maximale Bürde R500
Leistungsaufnahme1) Merkmal 020 der Produktstruktur
Reaktionszeit< 0,8 s
Seil4mm, 316
Seil 4mm (1/6') 31612 kN
Seil 6mm (1/4') PA>Stahl12 kN
Zugbelastbarkeit Seil 4mm (1/6") 31612 kN
Bruchkraft max. Seil 4mm (1/6") 31620 kN
Zugbelastbarkeit Seil 6mm (1/4") PA>Stahl12 kN
Bruchkraft max. Seil 6mm (1/4") PA>Stahl20 kN
max. Bruchkraft20 kN
Länge des starren Teils der Seilsonde94 mm (3,7 in)
Bruchkraft20 kN
Länge des Zentrierstabs bzw. des starren Teils der Seilsonde94 mm (3,7 in)
Widerstand pro Kanal2 × 0,5 Ω max.
Ansprechgleichspannung400 … 700 V
Ansprechstoßspannung< 800 V
Kapazität bei 1 MHz< 1,5 pF
Nennableitstoßstrom (8/20 μs)10 kA
Elektrische AnschlusswerteU = 16 … 35 VDC, I = 0 … 40 mA
InnenwiderstandRI < 880 Ω
IsolationsspannungenPotenzialfrei, Isolationsspannung 1 350 VDC gegen Spannungsversorgung und 500 VA
SchaltverzögerungFrei programmierbar im Bereich 0 … 100 s, getrennt für Ein- und Ausschaltpunkt
Trennschicht Kriterium1184 mV
Gemessene Kapazität1066 pF
Rope material316
Torque for set screws5 Nm (3.69 lbf ft)
Seil 4 mm (1/6 in) 316Zugbelastbarkeit 12 kN
Bruchkraft max. 20 kN
Seil 6 mm (1/4 in) PA>StahlZugbelastbarkeit 12 kN
Bruchkraft max. 20 kN
IEC Ex d [ia] IIC T6 Ga/Gb, Ex t IIIC Da/DbXA00503F
JPN Ex d[ia] IIC T4 GaXA01718F
KC Ex ia IIC T6 GaXA01169F
INMETRO Ex ia IIC T6 GaXA01038F
INMETRO Ex t IIIC DaXA01043F
INMETRO Ex ic IIC T6 GcXA01040F
NEPSI Ex ia IIC T6 GaXA00634F
NEPSI Ex ia IIC T6 Ga/GbXA00634F
NEPSI DIP A20/21 T85…90oC IP66XA00637F
NEPSI Ex nA II T6 GcXA00635F
NEPSI Ex ic IIC T6 GcXA00635F
NEPSI Ex ia IIC T6 Ga/Gb, Ex iaD 20/21 T85…90°CXA00638F
NEPSI Ex d[ia] IIC T6 Ga/Gb, DIP A20/21 T85…90°C IP66XA00639F
FM/CSA IS+XP Cl.I,II,III Div.1 Gr.A-GXA00531F
DichtformDIN 3852 Teil 1, Einschraubzapfen Form A
DichtringDIN 7603
Zugbelastbarkeit Seilsonde12 kN
Temperatur-40 bis +120 °C
Druckbis 16 bar

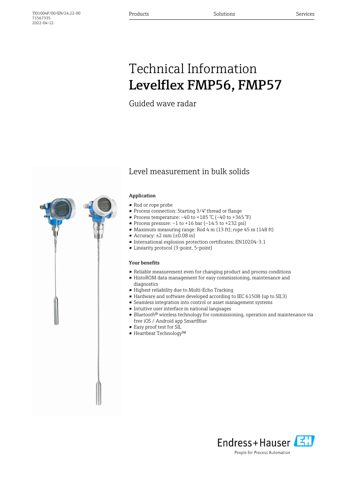

Measuring rangebis 12 m
Minimum measuring rangeB ≥ 400 mm (16 in)
Rope diameter4 mm (0.16 in)
Process pressure range–1 to 16 bar
Minimum distance between reference point R and 100% markA ≥ 250 mm (10 in)
Maximum value for Empty calibrationE ≤ 11 m (36 ft)
Length H of the rigid part of the rope probe94 mm (3.7 in)
