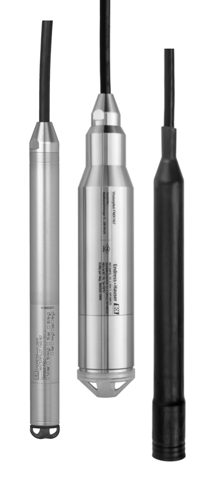

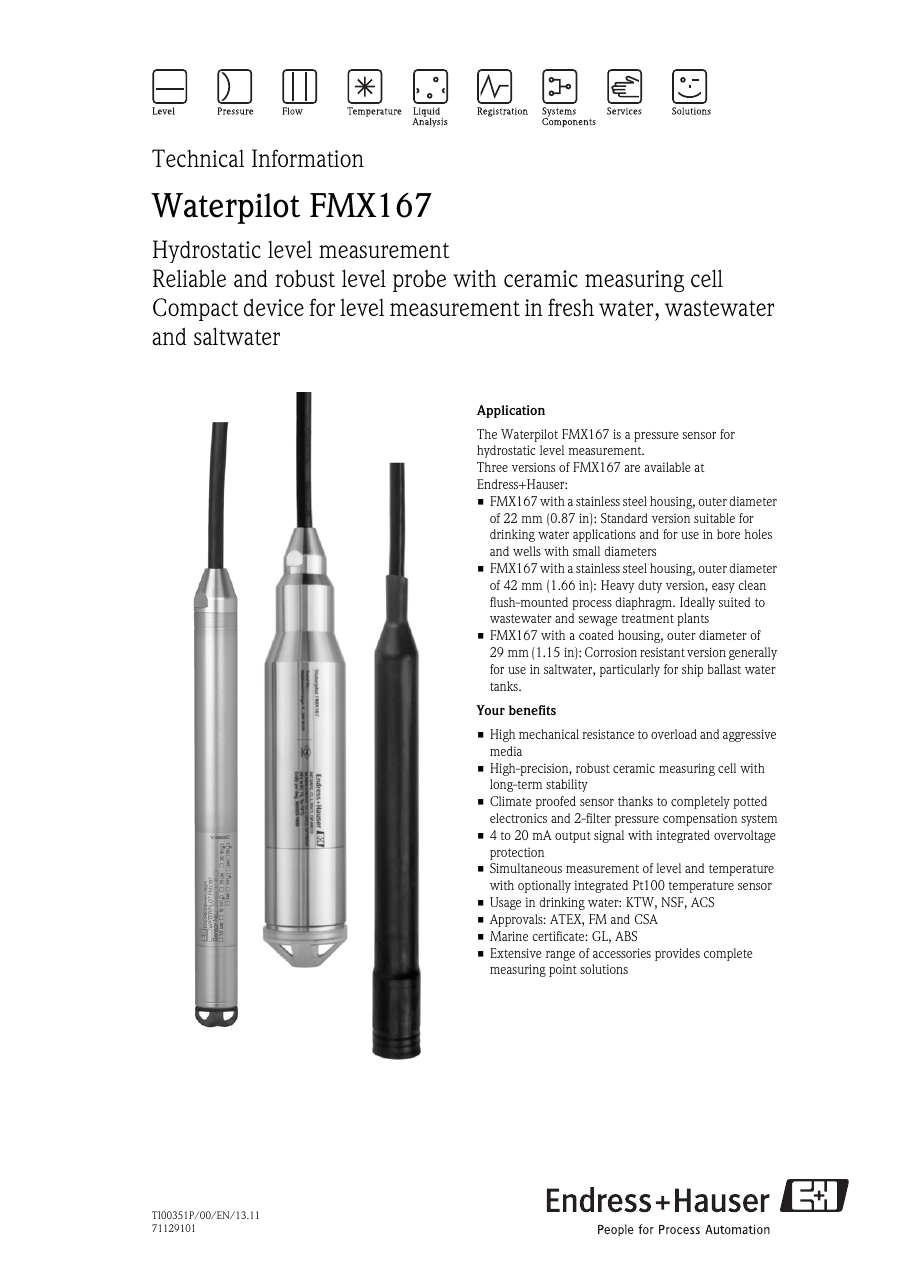

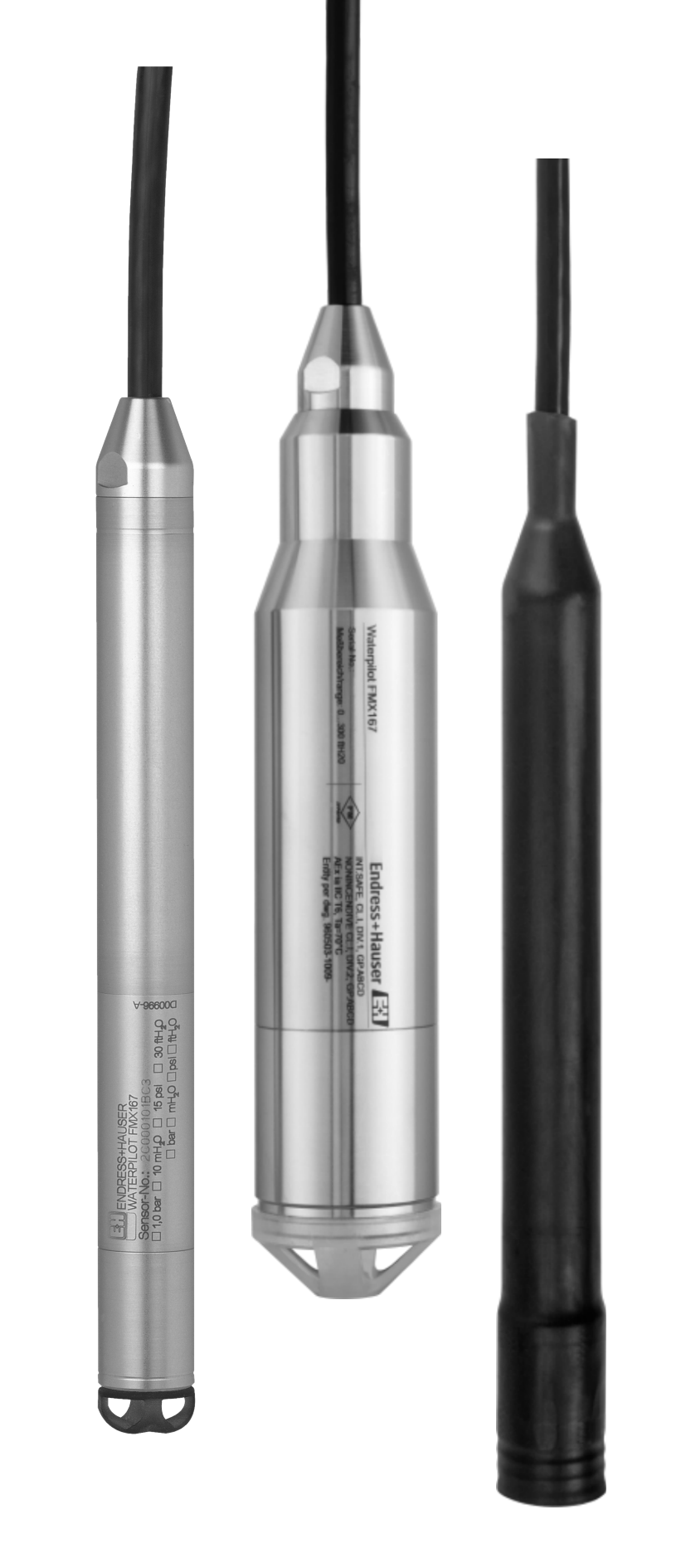

Supply voltage10…30 V DC
TMT181 temperature head transmitter8 to 35 V DC
Außendurchmesser22 mm (0.87 in) und 42 mm (1.65 in)

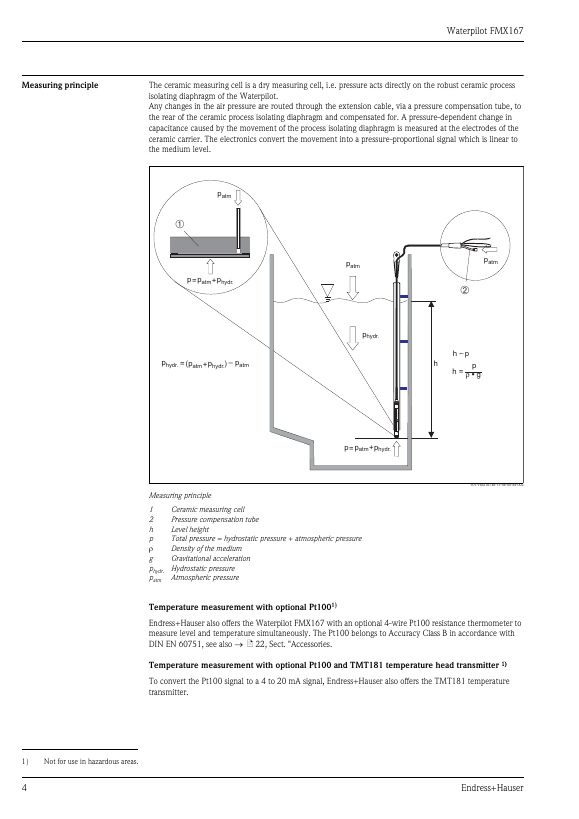

Messbereich/range0...300 ftH20
VersorgungsspannungUb – 10 V
Ausgangssignal4...20 mA für Temperaturmesswert, Zweileiter
Material1.4435 (AISI 316L) und glasfaserverstärktes PA (Polyamid)
Weight300 g
Material Tragkabel-Montageschraube1.4301 (AISI 304)
Material Prüfadapter1.4301 (AISI 304)
Gewicht Prüfadapter39 g
Maximaler Druck Schnell-Verschraubung10 bar (145 psi)
Ambient temperature range–40 to +85 °C
Storage temperature range–40 to +80 °C
Degree of protectionIP 68
Electromagnetic compatibility (EMC)Interference emission to EN 61326 Class B equipment, interference immunity to EN

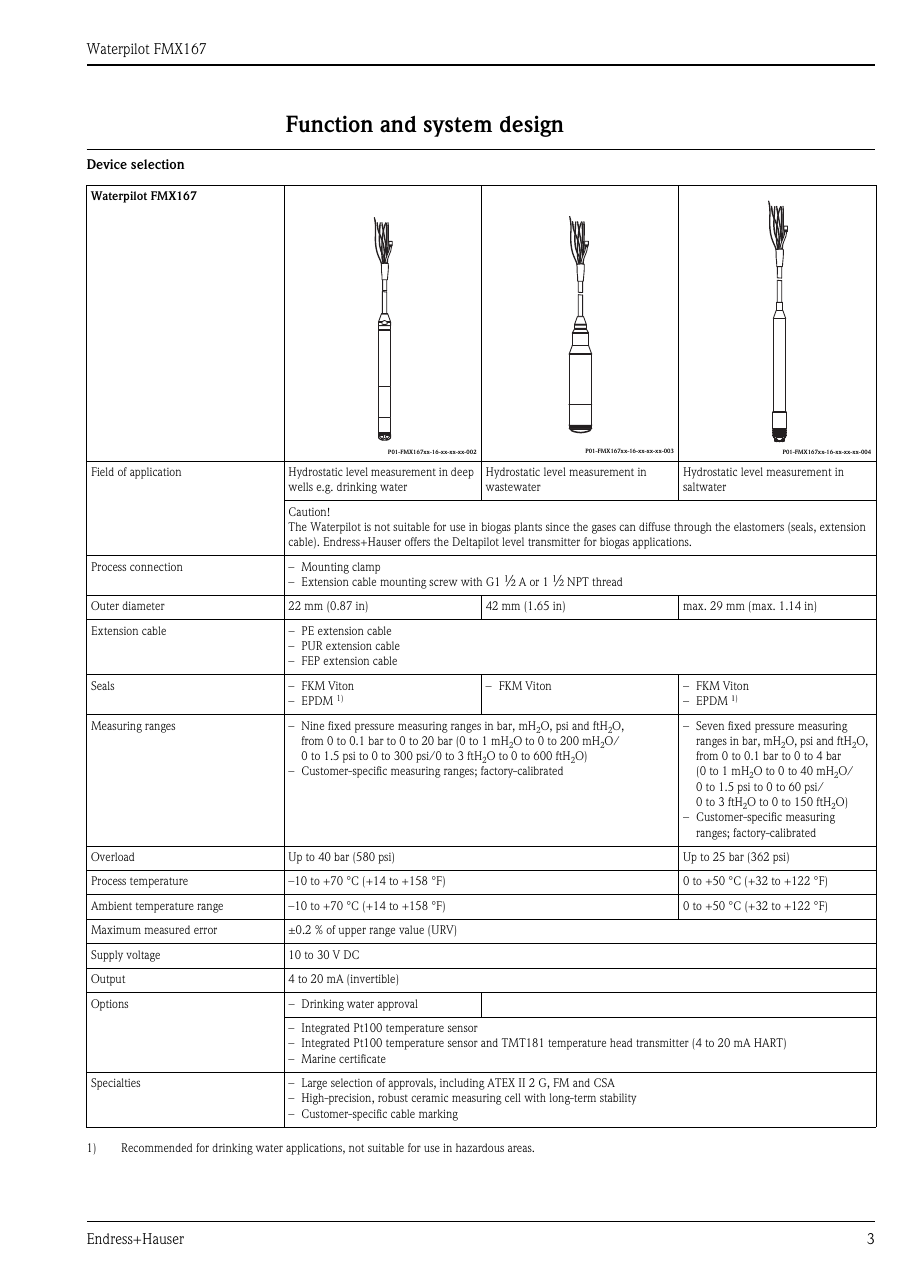

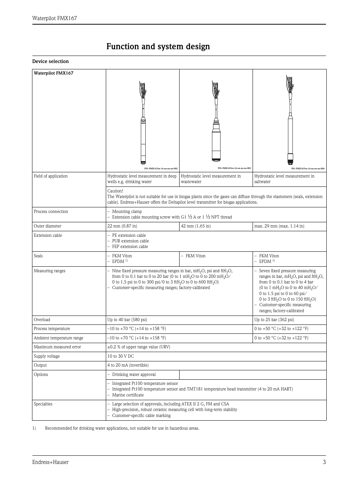

Material, Level probe, outer diameter 22 mm (0.87 in):1.4435 (AISI 316L)
Material, Level probe, outer diameter 42 mm (1.65 in):1.4435 (AISI 316L)
Material, Level probe, outer diameter 29 mm (1.14 in):1.4435 (AISI 316L)
Mounting clamp:1.4404 (AISI 316L) and fiberglass reinforced PA (polyamide)
Extension cable mounting screw G 1 ½A:1.4301 (AISI 304)
Extension cable mounting screw 1 ½NPT:1.4301 (AISI 304)
Power consumption≤ 0.675 W at 30 V DC
Current drainmax. ≤ 22.5 mA
Min. current drain≥ 3.5 mA
Kabelspezifikation0,08...2,5 mm2
Made in GermanyD-79689 Maulburg
CSA symbol10
FM symbol11
Identification number of the notified body for ATEX13
Text for approval14
Approval symbol15
Test date16
Symbol: Observe Safety Instructions17

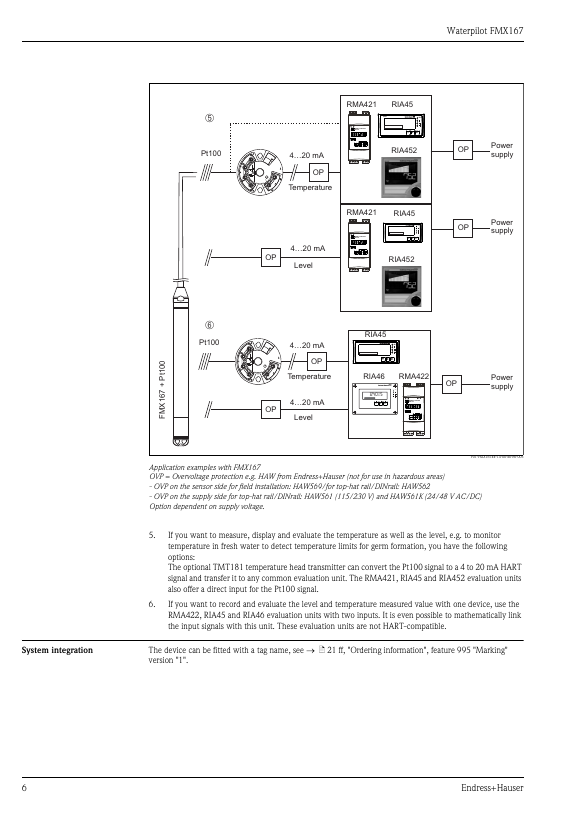

FMX167 connection diagram18
Pt100 connection diagram19

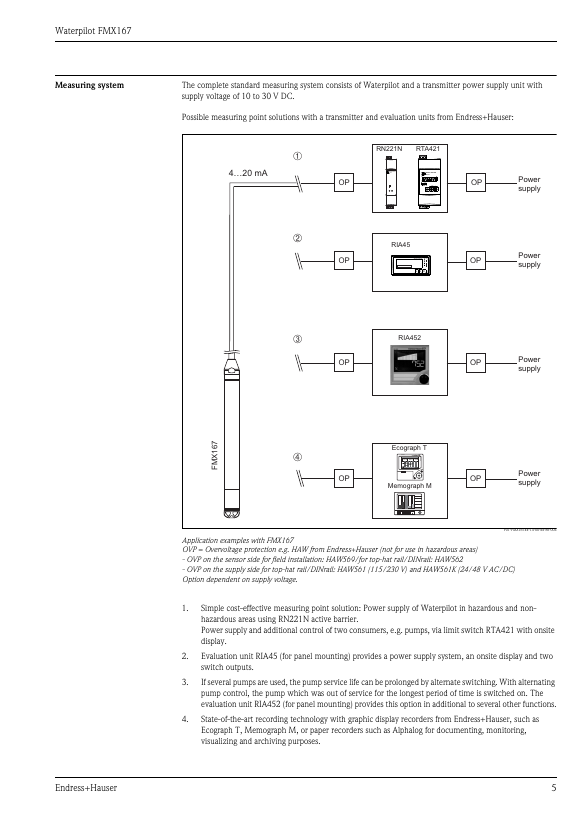

Output signal4…20 mA
Current consumptionMax. ≤ 22.5 mA
Overvoltage protectionEN 61000 (500V symmetrical/1000V asymmetrical)
Input typePt100, 4…20 mA
Order codeTMT181-A41DA
Current output4…20 mA
Cable specification0.08…2.5 mm2
Transmitter terminalsmax. 1.75 mm2
Measuring rangeNine fixed pressure measuring ranges in bar, mH2O, psi and ftH2O; → ä 21, "Order
Medium temperature limits-20 to +70 °C
Dimensions of the TMT181 temperature head transmitterø5 (ø0.19) mm
Weight• Level probe, outer diameter 22 mm: 290 g
Material Level probe1.4435 (AISI 316L)
Level probe, outer diameter 22 mm1.4435 (AISI 316L)
Level probe, outer diameter 42 mm1.4435 (AISI 316L)
Level probe, outer diameter 29 mm1.4435 (AISI 316L)
Mounting clamp1.4404 (AISI 316L) and fiberglass reinforced PA (polyamide)
Extension cable mounting screw G 1 ½A1.4301 (AISI 304)
Extension cable mounting screw 1 ½NPT1.4301 (AISI 304)
Probe cableS 10 m cable, shortable, PUR
Additional optionPt100, 4-wire
Adapter weight39 g
Maximum pressure of the quick coupling piece10 bar
Überlastbis 40 bar (580 psi)
Prozesstemperatur–10...+70 °C
Umgebungstemperatur–10...+70 °C
Messabweichung±0,2 K
Sensormessbereich0,1 bar
Kleinste kalibrierbare Messspanne0,01 bar
Maximale Überlast / OPL5,0 bar
Unterdruckbeständigkeit0,3 bar
BürdeFMX167 + Pt100 (optional)
Max. Bürdenwiderstand888
Electrical connection10…30 V DC
Versorgungsspannung FMX16710...30 V DC
Versorgungsspannung Pt100 (optional)10...30 V DC
Leistungsaufnahme FMX167 + Pt100≤ 0,675 W bei 30 V DC
Leistungsaufnahme Temperaturkopftransmitter TMT181≤ 0,875 W bei 35 V DC
Restwelligkeit Temperaturkopftransmitter TMT181Uss ≥ 5 V bei UB ≥ 13 V, fmax. = 1 kHz
Leistungsaufnahme≤ 0,675 W bei 30 V DC
Messgenauigkeit ReferenzbedingungenDIN EN 60770 TU = 25 °C
Messabweichung Nicht-Linearität inklusive Hysterese und Nicht-Wiederholbarkeit nach DIN EN 60770±0,2 % vom Messende (URV)
Messabweichung Pt100max. ±0,7 K
Langzeitstabilität≤ 0,1 K pro Jahr
Einfluss der Messstofftemperatur Thermische Änderung des Nullsignals und der Ausgangsspanne für den typischen Anwendungs±0,4 % (±0,5 %)* von der oberen Messgrenze (URL)
Einfluss der Messstofftemperatur Thermische Änderung des Nullsignals und der Ausgangsspanne für den gesamten Messstoffte±1,0 % (±1,5 %)* von der oberen Messgrenze (URL)
Einfluss der Messstofftemperatur Temperaturkoeffizient (TK) des Nullsignals und der Ausgangsspanne0,15 %/10 K (0,3 %/10 K)* von der oberen Messgrenze (URL)
Anwärmzeit20 ms
Anstiegszeit (T90-Zeit)80 ms
Einstelldauer150 ms
Messabweichung mit Pt100max. ±0,9 K
MessstofftemperaturFMX167 + Pt100 (optional)
TemperaturkopftransmitterTMT181 (optional)
FMX167 mit Außendurchmesser = 22 mm und 42 mm–10...+70 °C
FMX167 mit Außendurchmesser = 29 mm0...+50 °C
Abspannklemme1.4404 (AISI 316L) und glasfaserverstärktes PA (Polyamid)
Tragkabel-Montageschraube G 1 ½ A1.4301 (AISI 304)
Tragkabel-Montageschraube 1 ½ NPT1.4301 (AISI 304)
Gesamtaußendurchmesser Tragkabel8,0 mm ± 0,25 mm
Kabelwiderstand pro Ader≤ 0,09 Ω/m
Minimaler Biegeradius120 mm
Zugfestigkeitmax. 950 N
Kabel-auszugskrafttypisch ≥ 450 N (FE, FEP) / typisch ≥ 150 N (PUR)
Temperaturbeständigkeit–30 ... +100 °C
Leitungsquerschitt Klemmen0,08…2,5 mm2 (28...12 AWG)
Material Adapter Prüfadapter1.4301 (AISI 304)
Maximaler Druck der mitgelieferten Schnell-Verschraubung10 bar
Nennmessbereich250000874-C
Csa-symbol10
Fm-symbol11
Installationshinweise12
Kennnummer ATEX13
Text für Zulassung14
Zulassungssymbol15
Prüfdatum16
Sicherheitshinweise17
Anschlussbild FMX16718
Anschlussbild Pt10019
Kabellängemax. 300 m/984 ft
Klemmen Anschlusskasten FMX1670,08...2,5 mm2
Anschlussklemmen Transmittermax. 1,75 mm2
Stromaufnahmemax. ≤ 22,5 mA
Stromaufnahme Pt100≤ 0,6 mA
ÜberspannungsschutzEN 61000 (500 V symmetrisch/1000 V unsymmetrisch)
Temperaturbereich-20...+80 °C
Maximaler Druck10 bar
LoadFMX167 + Pt100 (optional) TMT181 temperature head transmitter (optional)
Messgröße22 mm (0.87 in)
Rges888
MessgenauigkeitDIN EN 60770 TU = 25 °C (77 °F)
Measuring range–20…+80 °C (–4...176 °F)
Temperaturband100 K
WiderstandsthermometerPt100
Temperaturbereich (Widerstandsthermometer)–10…+70 °C (–14...158 °F)
Gewinde Tragkabel-Montageschraube G 1 ½ A52008264
Gewinde Tragkabel-Montageschraube 1 ½ NPT52009311
Anschlusskasten–40...+80 °C (–40...+176 °F)
MessstofftemperaturgrenzenFMX167 + Pt100 (optional)
Pegelsonde, Außendurchmesser22 mm (0.87 in)
SchutzkappePPO (Polyphenylenoxid) für FMX167 mit Außendurchmesser 22 mm und 29 mm.
Querschnitt Tragkabel PE/PUR/FEPGesamtaußendurchmesser: 8,0 mm (0.31 in) ±0,25 mm (±0.01 in)
Fmx1673 x 0,227 mm2 (3 x 26 AWG) + Druckausgleichsschlauch mit Teflonfilter
FMX167 mit Pt100 (optional)7 x 0,227 mm2 (7 x 26 AWG) + Druckausgleichsschlauch mit Teflonfilter
DruckausgleichsschlauchAußendurchm. 2,5 mm (0.1 in), Innendurchm. 1,5 mm (0.06 in)
Kabelmarkierungbis zu ±50 mm (1.97 in)
Additional weight300 g
Level probe, outer diameter 22 mm (0.87 in)290 g
Level probe, outer diameter 42 mm(1.65 in)1150 g
Level probe, outer diameter 29 mm(1.14 in)340 g
PE extension cable52 g/m
PUR extension cable60 g/m
FEP extension cable108 g/m
Output4 to 20 mA
Rise timeFMX167: 80 ms Pt100: 160 s
Settling timeFMX167: 150 ms Pt100: 300 s
Total outer diameter:8.0 mm (0.31 in) ±0.25 mm (±0.01 in)
Cable resistance per wire: 0.09 /m
Ausgang4...20 mA
Kalibriertemperatur23 °C (73 °F) ±5 K
Einsatzhöhe nach IEC61010-1 Ed.3Bis 2 000 m (6 600 ft) über Normalnull.
MessstofftemperaturbereichMit Außendurchmesser 29 mm (1,14 in): 0...+50 °C (+32...+122 °F)
Gesamtaußendurchmesser8,0 mm (0.31 in) ±0,25 mm (±0,01 in)
Druckausgleichschlauch mit TeflonfilterAußendurchmesser 2,5 mm (0,1 in), Innendurchmesser 1,5 mm (0,06 in)
Temperaturmessung–10…+70 °C (+14...+158 °F) optional mit Pt100
Gewicht Pegelsonde, Außendurchmesser 22 mm290 g (10.228 oz)
Gewicht Pegelsonde, Außendurchmesser 42 mm1150 g (40.561 oz)
Gewicht Pegelsonde, Außendurchmesser 29 mm340 g (11.992 oz)
Gewicht Tragkabel PE52 g/m (0.33 lbs/1 ft)
Gewicht Tragkabel PUR60 g/m (0.039 lbs/1 ft)
Gewicht Tragkabel FEP108 g/m (0.072 lbs/1 ft)
Gewicht Abspannklemme170 g (5.996 oz)
Gewicht Tragkabel-Montageschraube G 1 ½ A770 g (27.158 oz)
Gewicht Tragkabel-Montageschraube 1 ½ NPT724 g (25.535 oz)
Gewicht Anschlusskasten235 g (8.288 oz)
Gewicht Zusatzgewicht300 g (10.581 oz)
Leitungsquerschitt0,08…2,5 mm2 (28...12 AWG)
Außendurchmesser Druckausgleichschlauch2,5 mm (0,1 in)
Innendurchmesser Druckausgleichschlauch1,5 mm (0,06 in)
Storage temperature range:–40 to +80 °C (–40 to +176 °F)
Limited cable length when performing installation with freely suspended device with extension cable mounting screw or momax. 300 m (984 ft)
TMT181 temperature head transmitter (optional)8 to 35 V DC
