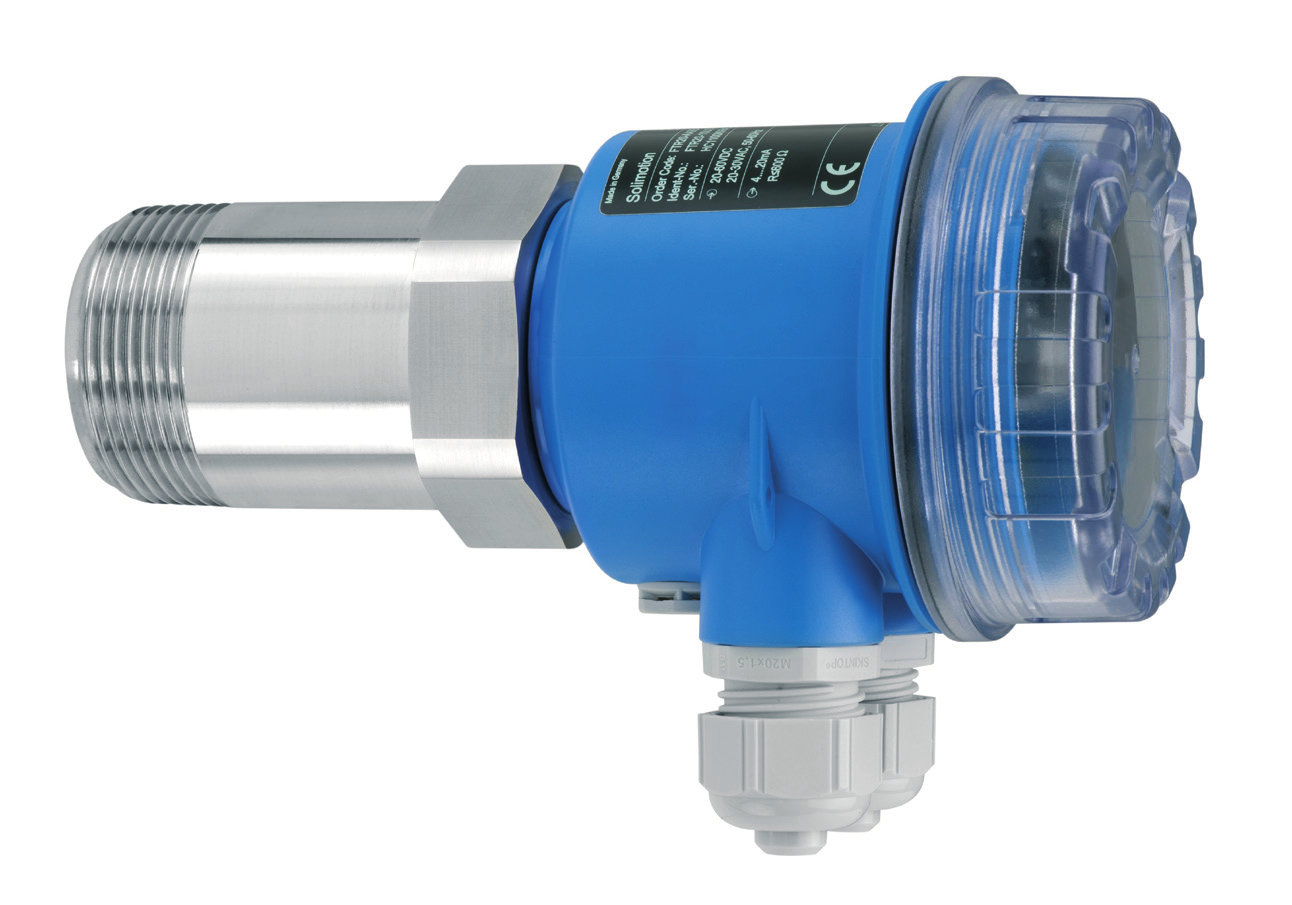

Schaltleistung:250 V / 4 A (Harting-Steckverbinder HAN8D max. 50 V)
Schaltleistung30 V / 0,4 A
Stromausgang4 ... 20 mA
Max. Bürde600 Ω
Schutzart:min. IP66
Temperatur-40 ... +70 °C
Ta-40 ... +70 °C
max. Temperatur am Prozessanschluss+70 °C (+158 °F)
Umgebungstemperaturbereich-40 ... +70 °C (-40 ... +158 °F)
SchutzartIP66 (IP20 bei geöffnetem Gehäuse)
Elektromagnetische VerträglichkeitStörfestigkeit nach EN 61326, Anhang A (Industriebereich)
Prozesstemperaturbereich-40 ... +70 °C (-40 ... +158 °F)
Prozessdruckbereich50 ... 680 kPa (0,5 ... 6,8 bar)
Weight0,7 ... 1,7 kg
Einstellung der Schaltverzögerung (Einschaltverzögerung)100 ms
Einstellen der Schaltverzögerung (Ausschaltverzögerung)20 s
Einstellung einer Dämpfung100 ms
Rohrlängen200...2000 mm
Material316Ti (1.4571), Stahl P235GH (1.0345)
Prozesstemperaturmax. -40 ... +450 °C (-40 ... +842 °F)
Measuring range20 m
Arbeitsfrequenz24 GHz ISM
Sendeleistung100 mW e.i.r.p.
Antennenöffnungswinkel± 11°
Detektierbare Geschwindigkeit0,09 ... 62 m/s
Bürdemax. 600 Ω
Versorgungsspannung85 ... 253 V, 50/60 Hz
Leistungsaufnahme9 VA (85 ... 253 V AC, 50/60 Hz)
KlemmenMax. 1,5 mm2
Vibrationseinfluss - Schwingung nach EN 60068-2-6 - Frequenzbereich5 ... 500 Hz
Vibrationseinfluss - Schwingung nach EN 60068-2-6 - Amplitude 5 ... 15 Hz5,5 mm
Vibrationseinfluss - Schwingung nach EN 60068-2-6 - Prüfdauerca. 140 min pro Achse (ca. 70 min pro Temperatur / Achse)
Vibrationseinfluss - Schwingung nach EN 60068-2-6 - Prüftemperatur-40 ... +70 °C
Vibrationseinfluss - Schocken nach EN 60068-2-27 - Schockdauer18 ms
Vibrationseinfluss - Schocken nach EN 60068-2-27 - Amplitude30 g
Vibrationseinfluss - Schocken nach EN 60068-2-27 - Prüftemperatur-40 ... +70 °C
maximale Temperatur19 °C
Abstand A40 mm
Durchtrittsfläche D50 mm
Prozessdruckbis 21 bar (305 psi)
maximaler Prozessdruck am Hochtemperaturadapter0,8 ... 5,1 bar
maximale Temperatur am Prozessanschluss des Hochtemperaturadapters+450 °C
maximale Temperatur am Geräteanschluss+70 °C
maximale Temperatur am Innengewinde des Hochtemperaturadapters+160 °C
BetriebshöheBis zu 2000 m (6600 ft)
Gewicht (mit Steckverbindern und Elektronik, vergossen)+ 0,2 kg (0.44 lb)
Dn50 mm
D180 mm
D2100 mm
D3102 mm
D165 mm
K125 mm
H116 mm
Abmessungen Einsteckadapter. Maßeinheit mm (in)60 (2.36) mm (in)
L~ 105 (4.13) mm (in)
Stutzenlängen:100 ... 300 mm (3.94 ... 11.81 in) mm (in)
Prozesstemperatur:-40 ... +450 °C (-40 ... +842 °F)
Prozessdruck:0,8 ... 1,1 bar (12 ... 16 psi) absolut
Material:316Ti (1.4571)
Gewicht:5 ... 10 kg (11 ... 22 lb)
ApprovalAA Ex-freier Bereich
BA ATEX II 1/2D Ex ta/tb IIIC T102°C Da/Db IP66
ATEX II 2D
Ausgang1 Relais SPDT
2 Analog 4 - 20 mA
3 Solid-State-Relais
9 Sonderausfüh
HilfsenergieA 85 - 253 VAC, 50/60 Hz
E 20 - 60 VDC
20 - 30 VAC, 50/60 Hz
Y Sonde
HousingA F16 Polyester, IP66
B F15 Edelstahl Hygiene, IP66
C F15 Edelstahl Hyg
Electrical connectionA Verschraubung M20
D Gewinde ½ NPT
Y Sonderausführung, zu spezifizi

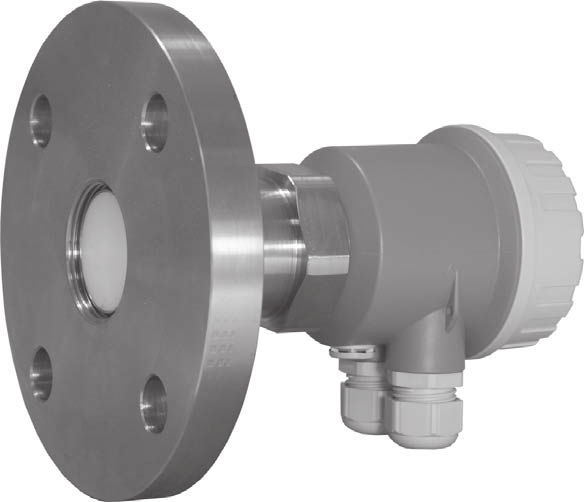

Process connectionXFA Gewinde EN 10226 R 1½, Alu
VEA Gewinde ANSI 1½ NPT, Alu
XF2 Gewinde EN 10226
CertificationsATEX II 1/2D Ex ta/tb IIIC T102°C Da/Db IP66
GegensteckerM12 Binder Serie 713/763, 4-polig, Harting HAN8D
Vorkonfektionierte AnschlussleitungM12 Binder Serie 713/763, 4-polig, Harting HAN8D Länge 2 m oder 5 m

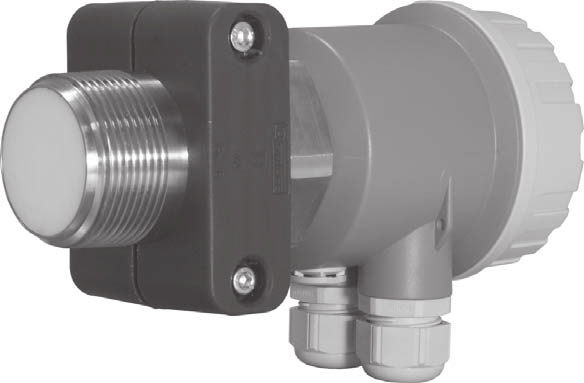

HochdruckadapterProzessanschluss: G 1½ nach ISO 228-1, Geräteanschluss: G 1½ nach ISO 228-1 (auc
Hilfsenergie Versorgungsspannung85 ... 253 V, 50/60 Hz
Umgebung Umgebungstemperatur-40 ... +70 °C
Prozess Prozesstemperatur-40 ... +70 °C
Prozess Prozessdruck80 ... 510 kPa
maximale Beladung (Stromausgang)18,4 mA
minimale Beladung (Stromausgang)7,2 mA
Umgebungstemperatur-40 ... +70 °C (-40 ... +158 °F)
Umgebungsdruck80 ... 110 kPa (0,8 ... 1,1 bar) absolut
Housing protection ratingIP66
Supply voltageU ≤ 253 V AC
RelayU ≤ 250 V AC / 4A, 125 V DC / 0.4 A or 30 V DC / 4 A
4-20 mARL ≤ 600 Ω
Solid-state relayU ≤ 30 V AC or 40 V DC
Anschluss- und Verbindungsleitung• FTR16
Process pressure0.5 to 6.8bar/7.2 to 99psi abs. +21bar/ +305psi abs. with HP-A
Process temperature40 to +70°C/-40 to +158°F +450°C/+842°F with HT-Adapter
Detektionsbereich0,03…20 m in Abhängigkeit vom Schüttgut
SensormaterialPTFE, Keramik, Aluminium, 316Ti
GehäusematerialPE, Aluminium, 316L
Schaltfrequenz:max. 2 Hz
Schaltfrequenzmax. 2 Hz
Vibrationseinfluss - Schwingung nach EN 60068-2-6 - Amplitude 15 ... 500 Hz5 g
Switching frequency:max. 2 Hz
Current output4 - 20 mA
Max. load:600 Ω
Cable entry• M20 x 1.5
• ½ NPT
Cable glandM20 x 1.5:
• Degree of protection IP66
Ambient temperature-40 to +70 °C
Degree of protectionIP66
Electromagnetic compatibilityEN 61326, Electrical Equipment Class B
Temperature range-40°C ... +70°C
Tp,max+450°C
Pmax80 to 510 kPa abs.

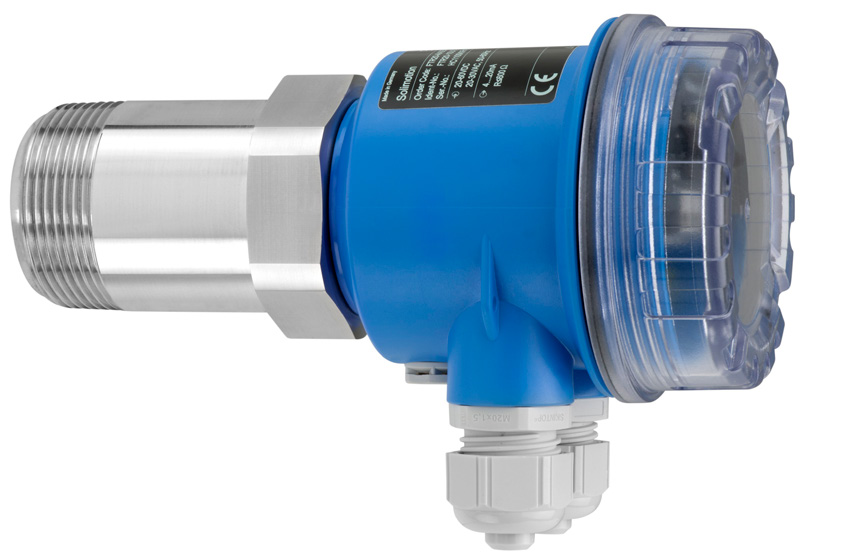

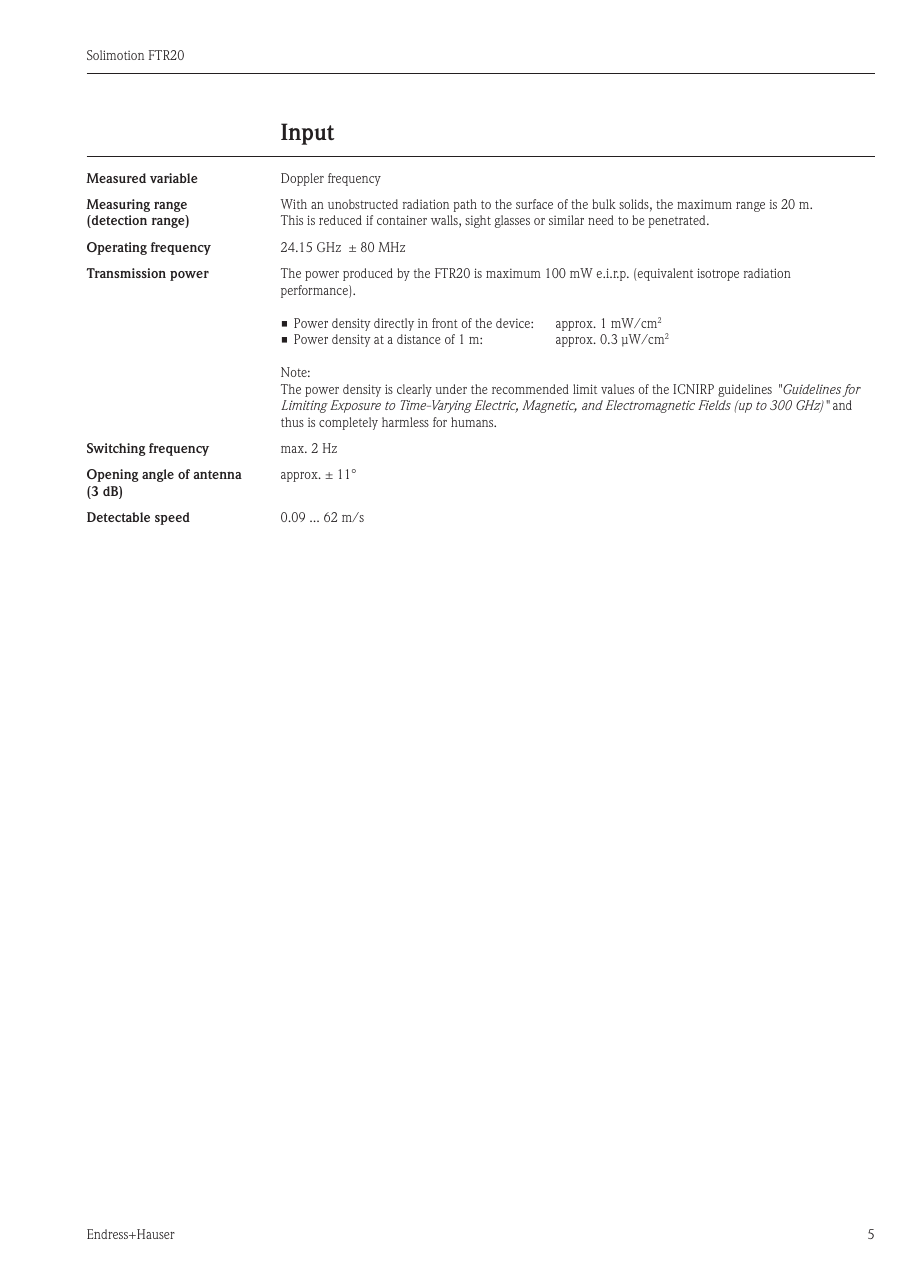

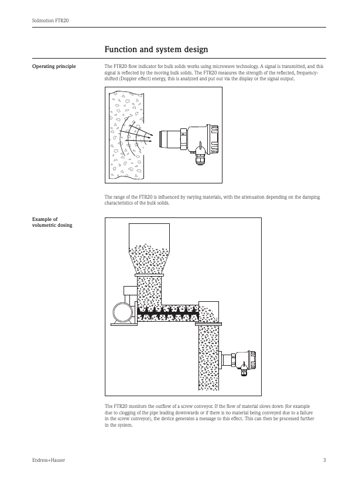

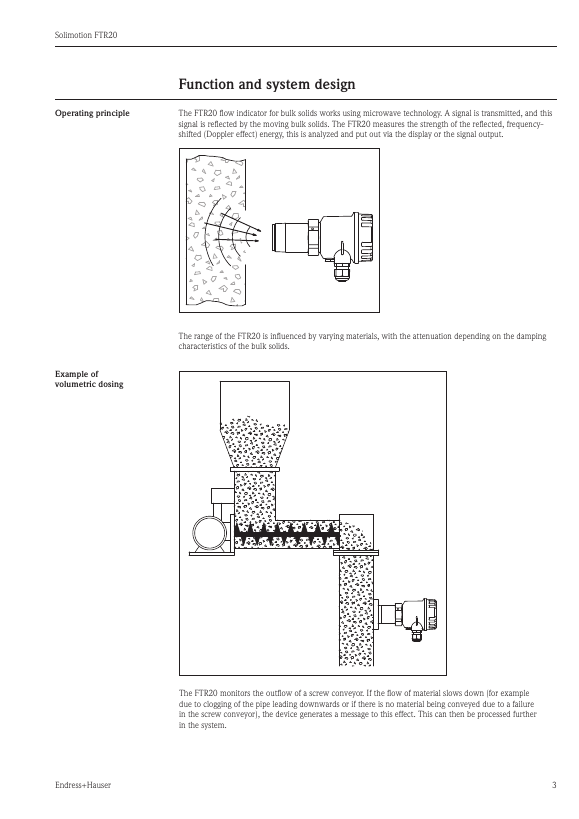

Operating frequency24 GHz ISM
Transmitting power100 mW e.i.r.p.
Power density at a distance of 1 mApprox. 0.3 µW/cm2

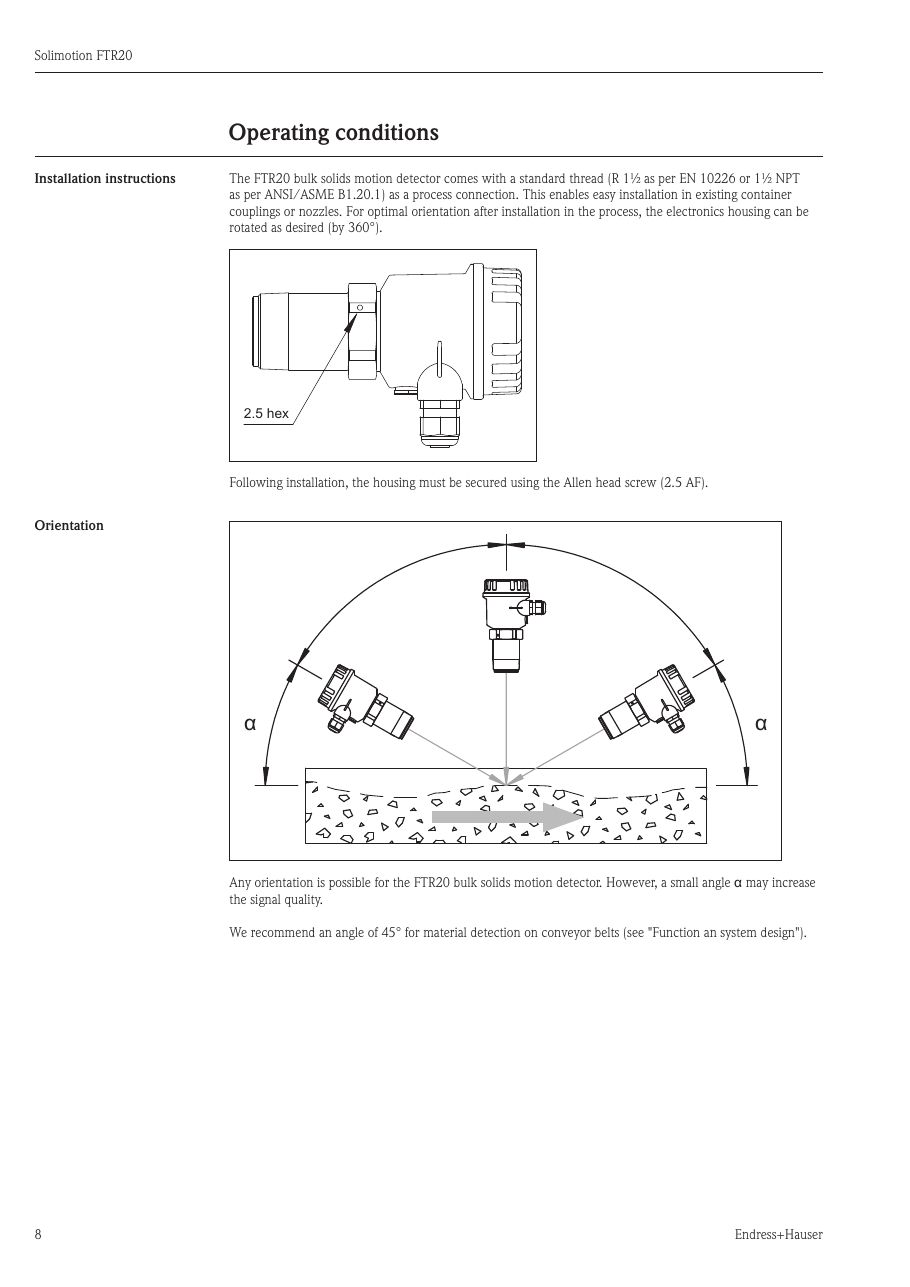

Antenna opening angleApprox. ± 11° (3 dB)
Detectable speed0.09 to 62 m/s (3.54 to 2441 in/s)
Operating heightUp to 2000 m (6600 ft) above sea level
Pollution degreePollution degree 2
Detection rangeup to 20 m depending on the bulk solids
Operating temperature range-40 to +70 °C (-40 to +158 °F)
Electromagnetic interference emissionto EN 61326, Electrical Equipment Class B
Electromagnetic interference immunityto EN 61326, Appendix A (Industrial)
TerminalsMax. 1.5 mm2

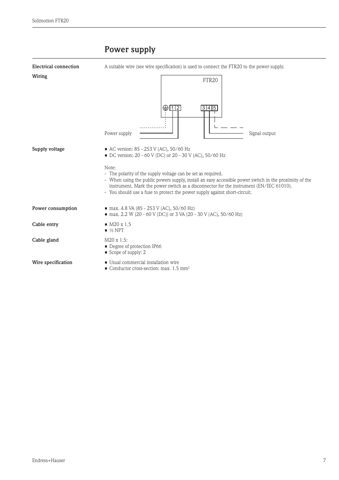

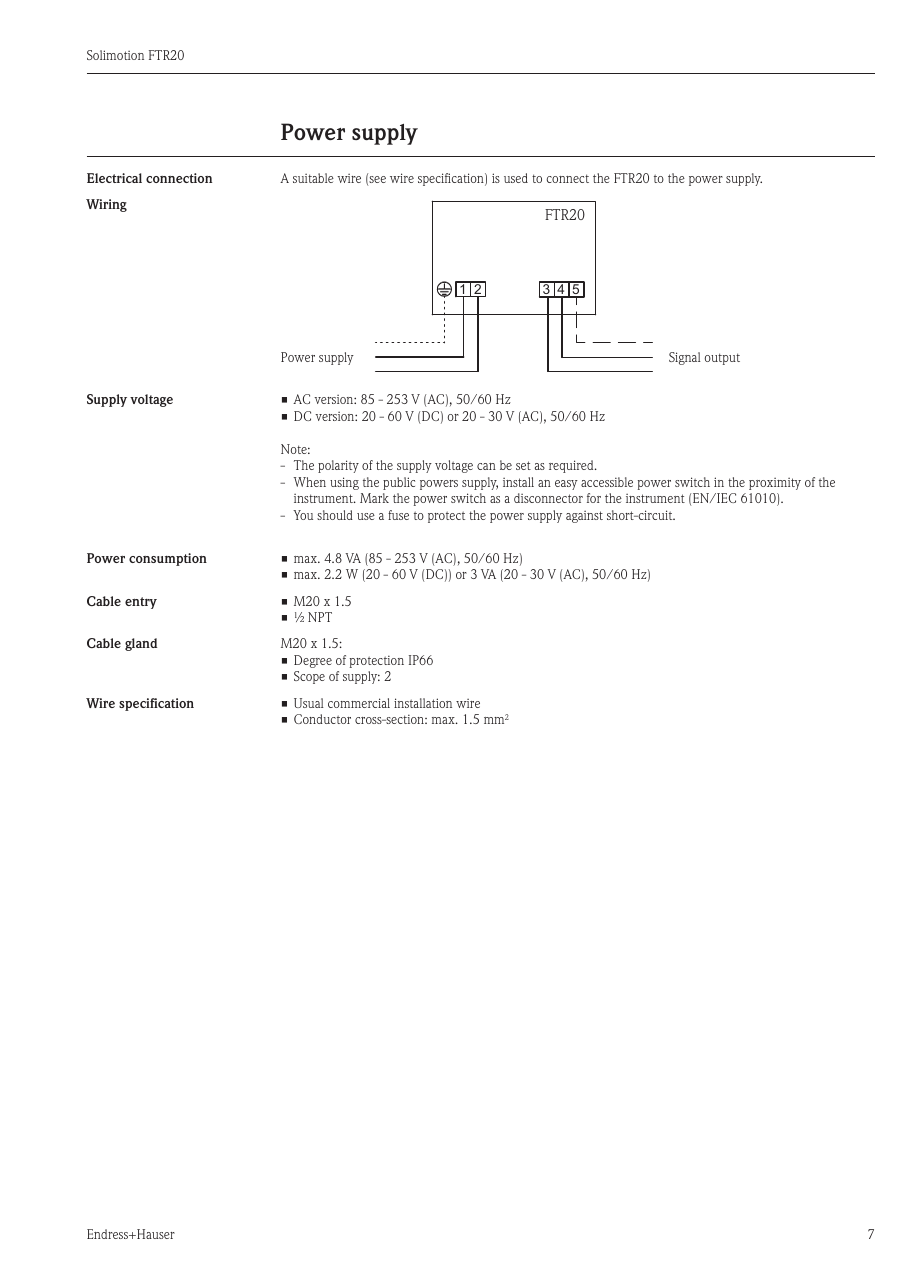

Power supply85 ... 253 V, 50/60 Hz
Ambient pressure80 to 110 kPa
Range (max.)20 m
Storage temperature range:–40°C to +80°C (–40°F to +176°F)
Antenna opening angle (3 dB)Approx. ± 11°
Switching delayparameterizable (off, 500 ms to 10 s)
Loadmax. 600 Ω
