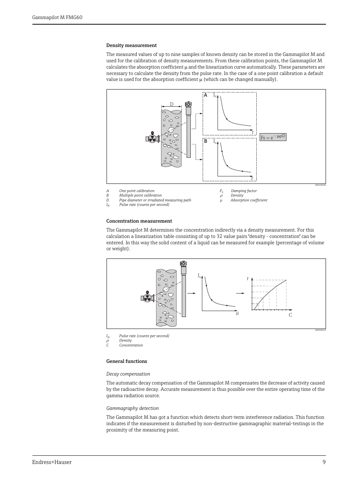

Isotop137Cs
Min. Dichte0,9500 g/cm3
Max. Dichte1,2500 g/cm3
Rohrdurchmesser200 mm
Software-versionV01.03.06 PA
CertificationsATEX II 2D Ex ia IIIC T80°C
Ød88 (3.46)
A35 (1.38)
Øc35 (1.38)
A0018139116 (4.57)
Integrationszeit *0B60 s
Integrationszeit60 s
Ip66/67
max. Umgebungstemperatur-40°C
Material316L
Wasseranschluss2 x G 1/4"A, DIN ISO 228
Vorlauftemperaturmax. 40 °C (104 °F)
Rücklauftemperaturmax. 50 °C (122 °F)
Wasserdruck4...6 bar (60...90 psi)
Max. h80 (3.15) mm (in)
B35 (1.38)
max. 6 Nm4.42 (lbf ft)
CGrenzstandmessung, FMG60 ohne Kühlmantel
DGrenzstandmessung, FMG60 mit Kühlmantel
1Befestigungsbügel für Rohr 80 mm (3.15 in)
2Befestigungsbügel für Wasserkühlmantel 140 mm (5.51 in)
3Befestigungsbügel für Rohr 102 mm (4.72 in)
HilfsenergieIP 66/67
Kabellänge20 m (66 ft)
TemperaturbereichTemperaturklasse T5: -40…+75 °C (-40…+167 °F), Temperaturklasse T6: -40...+60 °C
WerkstoffeGehäuse: AlSi12; Kabelverschraubung: Messing, vernickelt
Dimensions122x150x80 (4.72x5.91x3.15) mm (in)
Einheit Rohrdm.*09 1 … 999 s
nächst. Pkt.*19 nein
quadrat. Koef f.*35
nächster Punkt*36 ja
Gammagr. Zähler*55 beibehalten
Simulation*65 Sim. aus
2. zykl. Wert*67
Zuordnung Anzeige*68 Hauptmesswert
eingeles. Wert*69 eingeles. Wert
Trennungszeichen*96 . Punkt
Anzeigetest*97 aus
Permissible storage temperature–40 to +50 °C (–40 to +122 °F) for devices with PVT scintillator, –40 to +60 °C

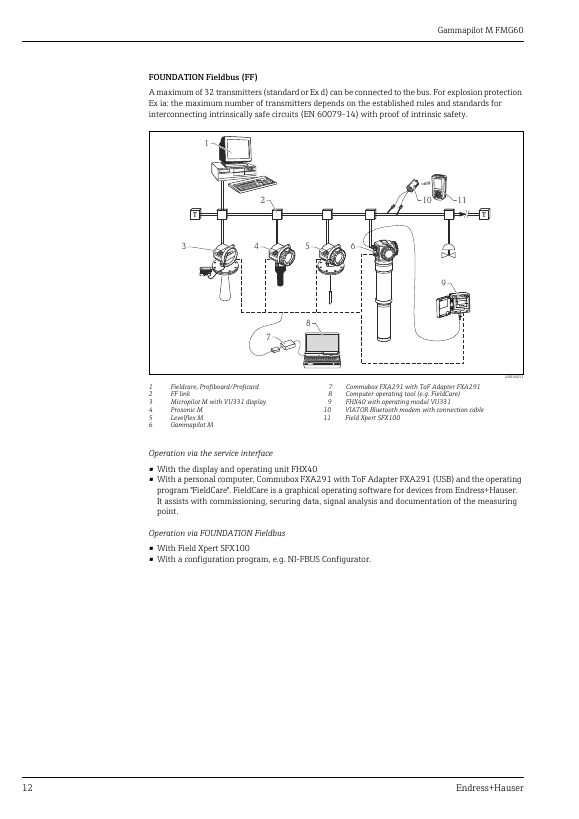

Software versionV01.03.06 FF
Pipe diameter200 mm
Output damping60 s
Tightening diameter (clamping range)7.0 to 10.5 mm
Cable entryM20x1.5
50NaI-Crystal 50x50mm
GPVT 200mm
HPVT 200mm + water cooling
JPVT 400mm
KPVT 400mm + water cooling
LPVT 800mm
MPVT 800mm + water cooling
NPVT 1200mm
PPVT 1200mm + water cooling
QPVT 1600mm
RPVT 1600mm + water cooling
SPVT 2000mm
TPVT 2000mm + water cooling
Supply voltage4.4 V
Max. cable length20 m
Temperature range-30 °C to +70 °C (-22 °F to 158 °F)
MaterialsHousing: AlSi12; cable gland: brass, nickel-plated
Dimensions122x150x80 (HxWxD) / 4.8x5.9x3.2 mm / inch
Temperature input (PT 100)-40 °C to 200 °C

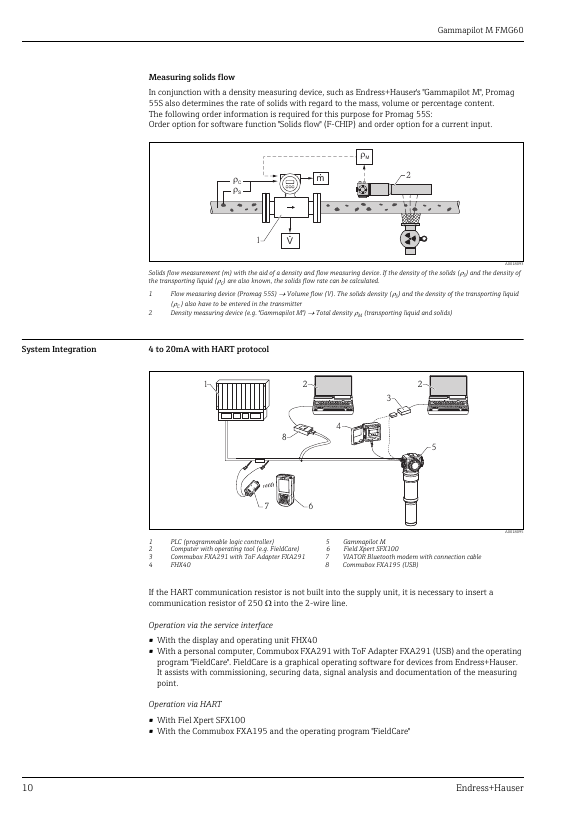

Output signal4 to 20 mA (active) with HART protocol, Pulses for cascading mode
LoadMax. load: 500 Ω; Minimum load for HART communication: 250 Ω
Minimum load for HART communication250 Ω
Supply voltage DC18 to 36 VDC
Power consumption ACapprox. 8.5 VA
Power consumption DCapprox. 3.5 W
Leistungsaufnahme AC-Versorgungca. 8,5 VA
Leistungsaufnahme DC-Versorgungca. 3,5 W
Referenzbedingungen Temperatur20 °C ± 10 °C
Einfluss der Umgebungstemperatur PVT-40 ... +60 °C ± 0,5%, typische Langzeitstabilität < 1%/a
Einfluss der Umgebungstemperatur NaJ-Kristall-40 ... 60 °C ± 0,5%
Max. Kabellänge20 m

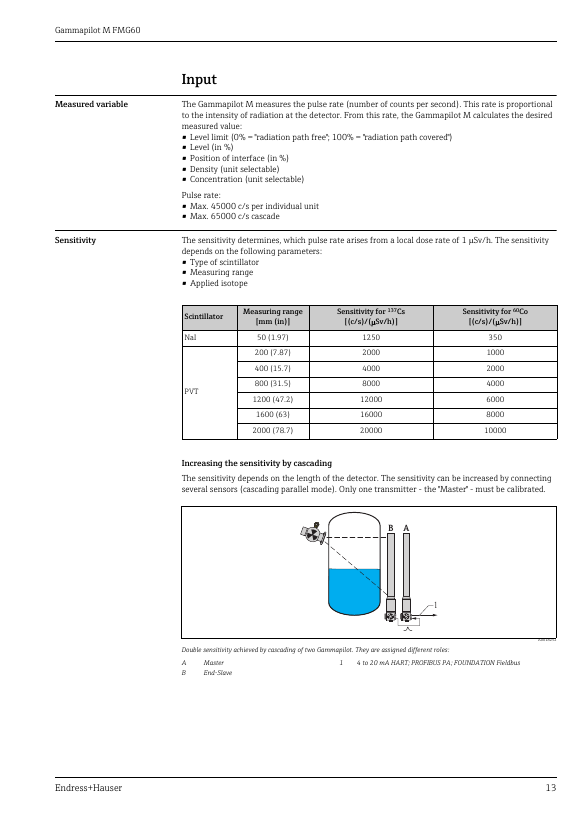

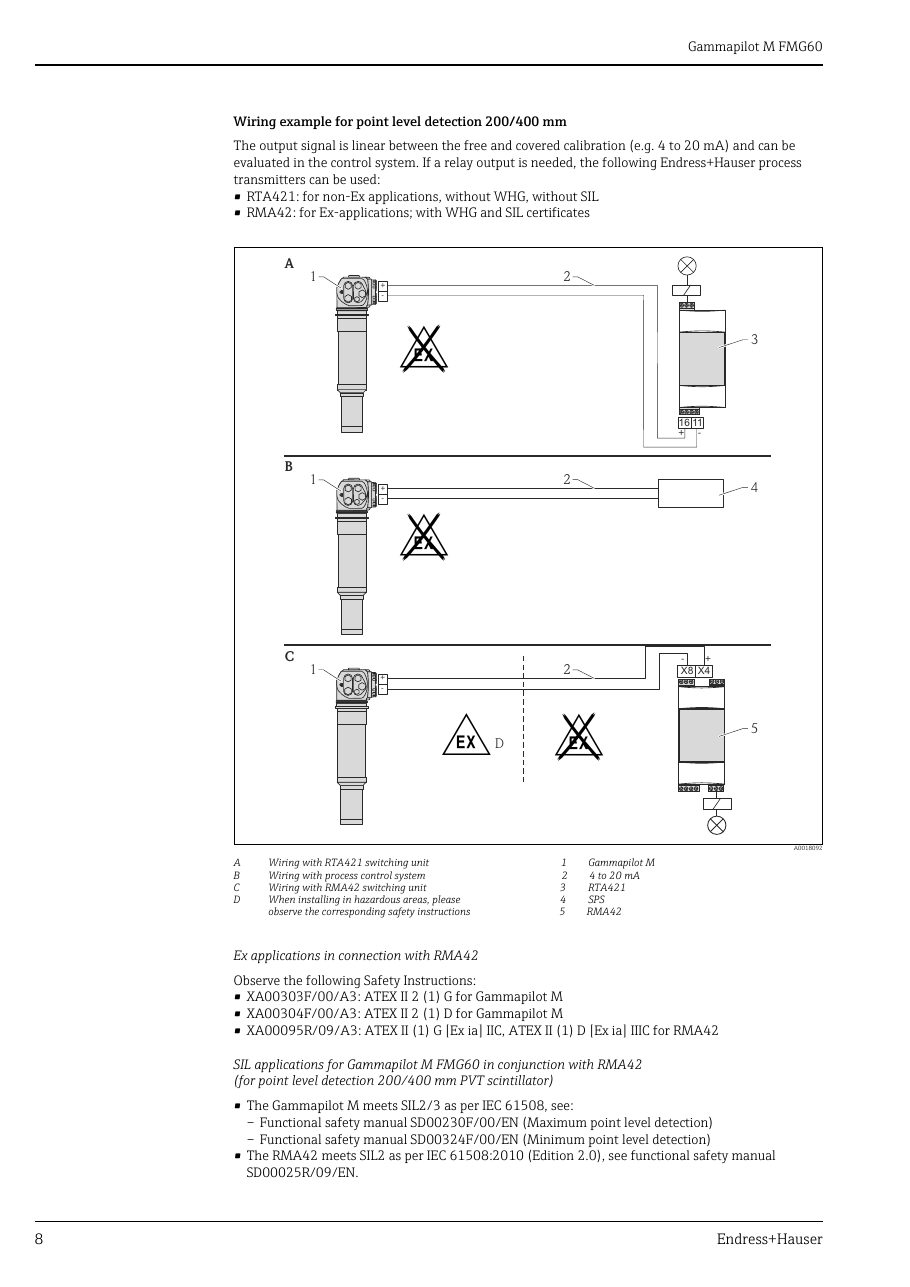

Measuring range200/400 mm
Stromaufnahme11 mA
Maximum cable length for cascade20 m
Szintillator; MessbereichNaJ-Kristall; 50x50mm
Gehäuse, Rohr; Bedienung316L, 316L; vorbereitet für FHX40,getrennte Anzeige (Zubehör)
Kabeleinführung VersorgungVerschraubung M20
Abstand der Dichtemessung zu Pumpen≥ 10 x Rohrdurchmesser
Temperatureingang (PT 100) Messbereich-40 °C ... 200 °C
Ausgangssignal4 ... 20 mA (aktiv) mit HART-Protokoll
BürdeMax. Bürde: 500 Ω
Versorgungsspannung90 ... 253 VAC; 50/60 Hz
Leistungsaufnahmeca. 8,5 VA
Water connection2 x G 1/4"A, DIN ISO 228
Inlet temperaturemax. 40 °C
Outlet temperaturemax. 50 °C
Temperature input (PT 100) measuring range-40 °C to 200 °C
Power consumption (AC power supply)approx. 8.5 VA
Power consumption (DC power supply)approx. 3.5 W
Temperatureingang (PT 100)-40 °C ... 200 °C
Min. Bürde für HART-Kommunikation250 Ω
Versorgungsspannung DC18 ... 36 VDC; geschützt gegen Verpolung
Leistungsaufnahme ACca. 8,5 VA
Leistungsaufnahme DCca. 3,5 W
Maximum cable length for cascade, each20 m
Temperature input (PT 100) Measuring range-40 °C to 200 °C
Current consumption11 mA ± 1 mA
Maximum cable length for PT-1002 m
Water pressure4 to 6 bar
Wasserkühlung Wasseranschluss2 x G 1/4
Installation height2000 m
Vibration resistanceDIN EN 60068-2-64; test Fh; 10 to 2000Hz, 1(m/s2)2/Hz
Stainless steel housing316L (1.4404/1.4435)
FHX40 plug316L (1.4435)
Adapter*304 (1.4301)
FF plug316L (1.4435)
Nameplate*304 (1.4301)
ClampScrew: A4; Clamp: 316L (1.4581)
Tag*304 (1.4301)
Retaining ring for tag*304 (1.4301)
Sealing ringFKM70GLT
Maximum cable length for PT1002 m
Response timemin. 2 s
Adapter304 (1.4301)
Nameplate304 (1.4301)
Tag304 (1.4301)
Retaining ring for tag304 (1.4301)
Temperature input (Pt100)–40 to +200 °C (–40 to 392 °F)
Accuracy±1 K
Max. load:500 Ω
Min. load for HART communication:250 Ω
Output damping:User-defined, 1 to 999 s
Supply voltage:90 to 253 VAC; 50/60Hz
Power consumption:AC power supply: approx. 8.5 VA
Protection class:Class 1
Maximum cable length (cascade, per device)20 m (66 ft)
Maximum cable length (Pt-100)2 m (6.6 ft)
Temperature input (PT100)-40 °C to 200 °C
Pvt-40 °C to +60 °C
NaI crystal0 °C to 50 °C
Climate classDIN EN 60068-2-38 test Z/AD
Installation height as per IEC 61010-1 Ed.32 000 m (6 600 ft)
Temperaturmessbereich-40 °C...200 °C
Temperaturgenauigkeit± 1K
Temperatureingang (PT100) Messbereich-40...+200 °C (-40...+392 °F)
Temperatureingang (PT100) Genauigkeit± 1K
Einfluss der Umgebungstemperatur PVT Kurzzeitstabilität±0,5%
Einfluss der Umgebungstemperatur NaJ-Kristall Kurzzeitstabilität±0,1%
KlimaklasseDIN EN 60068-2-38 Prüfung Z/AD
Einsatzhöhe nach2000 m (6600 ft)
SchwingungsfestigkeitDIN EN 60068-2-64; Prüfung Fh; 10...2000Hz, 1(m/s2)2/Hz
Power supply:90 to 253VAC, 18 to 35 VDC
Einsatzhöhe nach IEC2 000 m (6 600 ft)
Wasserkühlung Material316L
Wasserkühlung Vorlauftemperaturmax. 40 °C
Wasserkühlung Rücklauftemperaturmax. 50 °C
Wasserkühlung Wasserdruck4 … 6 bar
Minimum terminal voltage9V
Maximum terminal voltage32V
