Endress+Hauser FTL62 HART

Specifications

Technical data.verified

Every value below comes from the manufacturer datasheet or class-society record on file for this model.

Reference operating conditions - Ambient temperature+23 °C (+73 °F)🔖

Reference operating conditions - Process temperature+23 °C (+73 °F) ±5 °C (9 °F)🔖

Reference operating conditions - Density (water)1 g/cm³ (62.4 lb/ft³)🔖

Reference operating conditions - Medium viscosity1 mPa⋅s🔖

Reference operating conditions - Process pressureunpressurized🔖

Reference operating conditions - Sensor installationvertically from above🔖

Reference operating conditions - Density selection switch> 0.7 g/cm³ (43.7 lb/ft³) (SGU)🔖

Reference operating conditions - Switch direction of sensoruncovered to covered🔖

Maximum measured error - Plastic coating–0.2 to –1.2 mm (–0.008 to –0.05 in) mm (in)🔖

Maximum measured error - Enamel coating0 to 0.9 mm (0 to 0.04 in) mm (in)🔖

Resolution - Current output< 1 µA🔖

Minimum start-up voltage10.5 V🔖

Start-up current> 3.6 mA🔖

Minimum operating voltage10.5 V🔖

Dead time100 ms🔖

Time constant T630 to 999 s🔖

Settling time250 ms🔖

Cycle time (update time)at least 300 ms🔖

Hysteresis (Plastic coating)2.5 mm🔖

Hysteresis (Enamel coating)3.5 mm🔖

Non-repeatability0.5 mm🔖

Switch point shift (ECTFE)1 to 3.0 mm🔖

Switch point shift (PFA)1 to 3.0 mm🔖

Switch point shift (Enamel)1.05 to 2.0 mm🔖

Switch point shift (ECTFE, PFA)0 to –2.0 mm🔖

Density setting TCtyp–0.1 mm/10 k🔖

Density setting Pressuretyp–0.3 mm/10 bar🔖

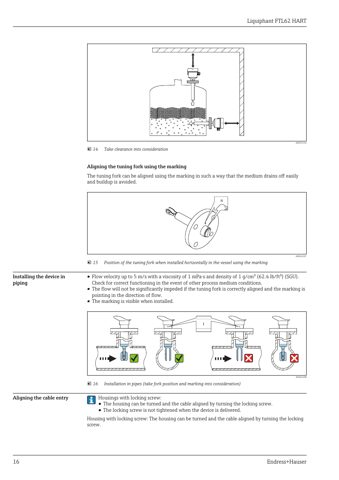

Mounting location orientationAny orientation for device with a pipe length of up to 500 mm (19.7 in)approx.🔖

Minimum distance between the tuning fork and the tank wall or pipe wall10 mm🔖

Viscosity values Low viscosity< 2 000 mPa⋅s🔖

Viscosity values High viscosity> 2 000 to 10 000 mPa⋅s🔖

Maximum lateral loading capacity75 Nm (55 lbf ft)🔖

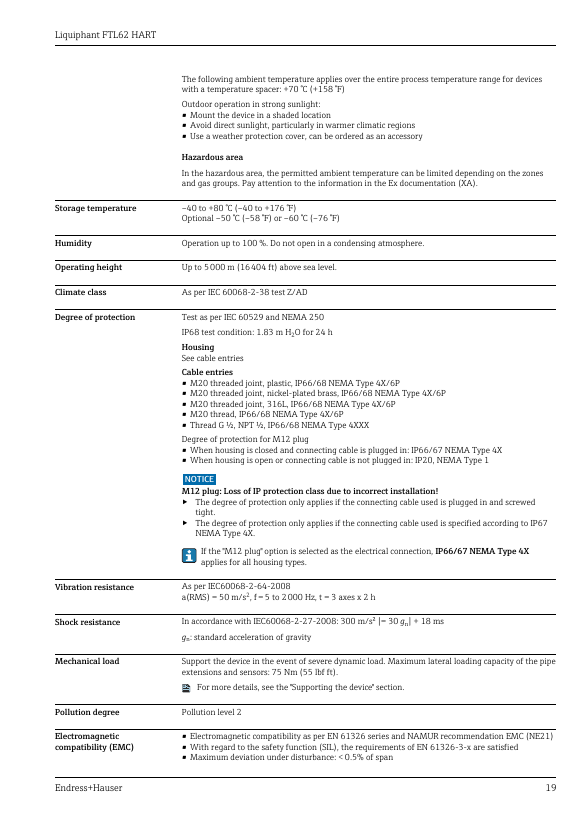

Storage temperature–40 to +80 °C (–40 to +176 °F)🔖

HumidityOperation up to 100 %. Do not open in a condensing atmosphere.🔖

Operating heightUp to 5 000 m (16 404 ft) above sea level.🔖

Degree of protectionIP68 test condition: 1.83 m H2O for 24 h🔖

Vibration resistancea(RMS) = 50 m/s2, f = 5 to 2 000 Hz, t = 3 axes x 2 h🔖

Shock resistance300 m/s² [= 30 gn] + 18 ms🔖

Mechanical load75 Nm (55 lbf ft)🔖

Electromagnetic compatibility (EMC)< 0.5% of span🔖

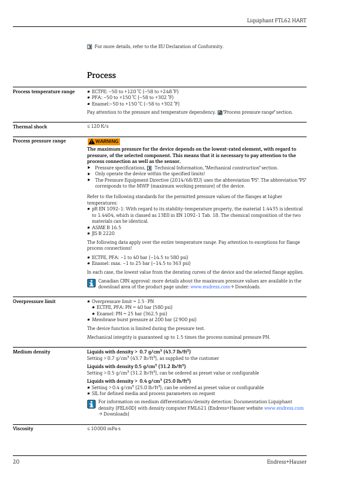

Process temperature rangeECTFE: –50 to +120 °C (–58 to +248 °F) PFA: –50 to +150 °C (–58 to +302 °F) Enam🔖

Thermal shock≤ 120 K/s🔖

Process pressure rangeECTFE, PFA: –1 to 40 bar (–14.5 to 580 psi) Enamel: max. –1 to 25 bar (–14.5 to🔖

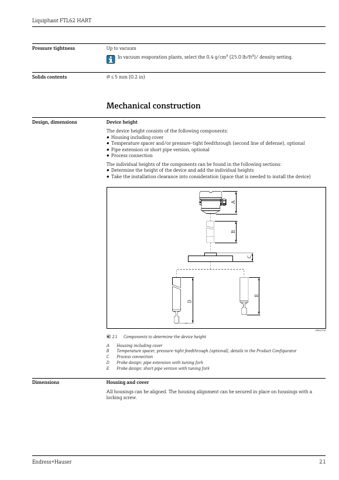

Ex d glass feedthrough for pipe extensions76 (2.99) mm (in)🔖

Base material316L🔖

Sensor length (short pipe)approx. 115 mm (4.53 in) mm (in)🔖

Sensor length (pipe extension)148 to 1 200 mm (5.83 to 47.2 in) mm (in)🔖

Length tolerances L< 1 m (3.3 ft) = –5 mm (–0.2 in), 1 to 3 m (3.3 to 9.8 ft) = (–10 mm (–0.39 in)🔖

Tuning fork with plastic coating (ECTFE, PFA)17.2 (0.68) mm (in)🔖

Tuning fork with enamel coating17.2 (0.68) mm (in)🔖

Height of process connection57 (2.24) mm (in)🔖

ASME B16.5 flanges, RF1.0 kg (2.21 lb)🔖

Weight including electronics and display (graphic display)1.1 kg (2.43 lb)🔖

Temperature spacer0.6 kg (1.32 lb)🔖

Pressure-tight feedthrough0.7 kg (1.54 lb)🔖

Ex d glass feedthrough0.5 kg (1.10 lb)🔖

Pipe extension0.9 kg (1.98 lb)🔖

Protective cover, plastic0.2 kg (0.44 lb)🔖

Protective cover, 316L0.93 kg (2.05 lb)🔖

FlangesWith enamel coating: carrier material: A516 Gr.60 (1.0487), (ASTMA 529)🔖

Additional flangesAccording to EN/DIN 1092-1 from DN 25🔖

Cable entries M20 glandPlastic, brass nickel plated or 316L (depends on version ordered)🔖

Dummy plug M20 glandPlastic, aluminum or 316L (depends on version ordered)🔖

Dummy plug Thread M20Aluminum or 316L (depends on version ordered)🔖

Adapter Thread G ½Aluminum or 316L (depends on version ordered)🔖

Dummy plug Thread NPT ½Aluminum or 316L (depends on version ordered)🔖

M12 plugCuZn nickel-plated or 316L (depends on version ordered)🔖

Dummy plug M12 plugAluminum or 316L (depends on version ordered)🔖

Pressure equipment≤ 200 bar (2 900 psi)🔖

Process sealANSI/ISA 12.27.01🔖

Supply voltage and internal ground terminal0.5 to 2.5 mm2 (20 to 14 AWG)🔖

External ground terminal0.5 to 4 mm2 (20 to 12 AWG)🔖

Reference operating conditionsAmbient temperature: +23 °C (+73 °F)🔖

Density setting, [mm/10 k]ρ > 0.7: –0.1 ρ > 0.5: –0.15 mm/10 k🔖

Pressure typ., [mm/10 bar]ρ > 0.7: –0.3 ρ > 0.5: –0.4 mm/10 bar🔖

Maximum lateral loading capacity of the pipe extensions and sensors75 Nm (55 lbf ft)🔖

Test pressure1.5 · PN🔖

ECTFE, PFA: PN40 bar (580 psi)🔖

Enamel: PN25 bar (362.5 psi)🔖

Membrane burst pressure200 bar (2 900 psi)🔖

Medium densityLiquids with density > 0.7 g/cm3🔖

Viscosity≤ 10 000 mPa⋅s🔖

Solids contents⌀ ≤ 5 mm (0.2 in)🔖

Local operation4 to 20 mA HART (FEL60H) electronic insert🔖

Degree of protection for M12 plugIP66/67 NEMA Type 4X🔖

Temperature of flange, inner side, for ECTFE120 °C🔖

Temperature difference for ECTFE, PFA60 °C🔖

Switch point, plastic-coated tuning fork (ECTFE, PFA)12.5 mm🔖

Turning the housingup to 380°🔖

Tightening the securing screw3.5 Nm🔖

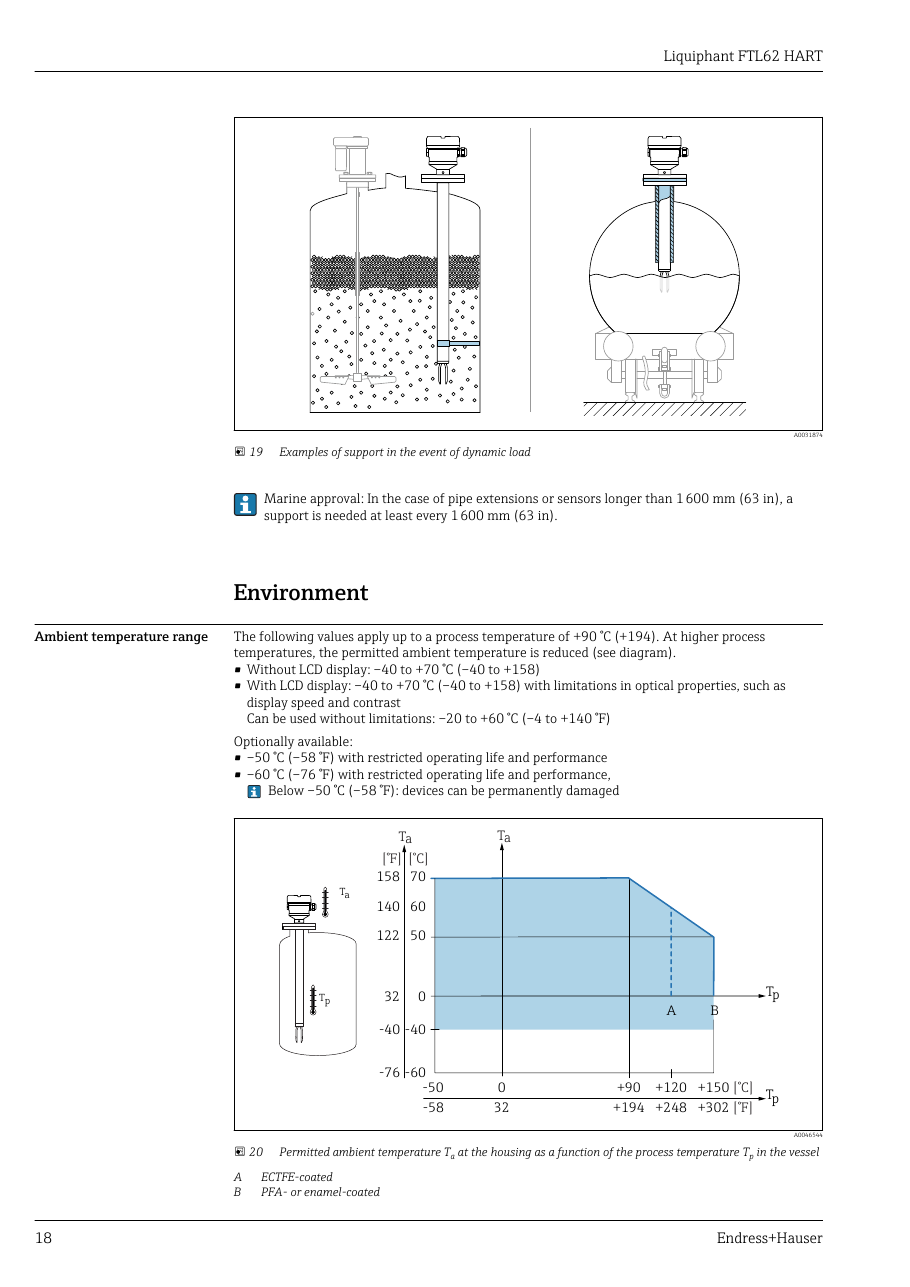

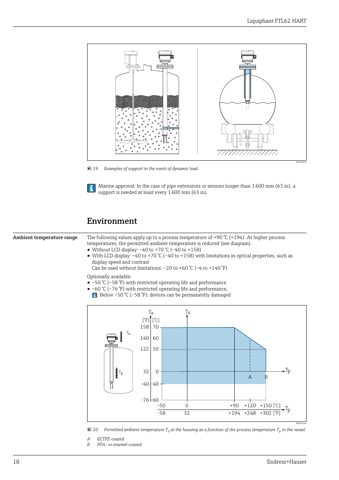

Ambient temperature range (without LCD display)-40 to +70 °C🔖

Ambient temperature range (with LCD display)-40 to +70 °C🔖

Ambient temperature range (with LCD display, no limitations)-20 to +60 °C🔖

M12 plug IP protectionIP66/67 NEMA Type 4X🔖

Process temperature range ECTFE-50 to +120 °C (-58 to +248 °F)🔖

Process temperature range PFA-50 to +150 °C (-58 to +302 °F)🔖

Process temperature range Enamel-50 to +150 °C (-58 to +302 °F)🔖

Höhe Prozessanschluss57 (2.24) mm (in)🔖

DruckstufeCl.150🔖

Material316/316L🔖

Gewicht1,0 kg (2,21 lb)🔖

Minimale Anlaufspannung10,5 V🔖

Anlaufstrom> 3,6 mA🔖

Minimale Betriebsspannung10,5 V🔖

Potenzialausgleichsleitung0,5 … 2,5 mm2 (20 … 14 AWG)🔖

Externe Erdungsklemme0,5 … 4 mm2 (20 … 12 AWG)🔖

Kabelaußendurchmesser⌀5 … 10 mm (0,2 … 0,38 in)🔖

Überspannungsschutz1 000 V Leitung gegen Erde🔖

Referenzbedingungen Umgebungstemperatur+23 °C (+73 °F)🔖

Referenzbedingungen Prozesstemperatur+23 °C (+73 °F) ±5 °C (9 °F)🔖

Referenzbedingungen Messstoffdichte (Wasser)1 g/cm³ (62,4 lb/ft³)🔖

Referenzbedingungen Dichtewahlschalter> 0,7 g/cm³ (43,7 lb/ft³) (SGU)🔖

Schwinggabel kunststoffbeschichtet Mindestabstand der Schwinggabel zur Tankwand oder zur Rohrwandung10 mm (0,39 in) mm (in)🔖

Messabweichung Kunststoffbeschichtung–0,2 … –1,2 mm (–0,008 … –0,05 in) mm (in)🔖

Messabweichung Emailbeschichtung0 … 0,9 mm (0 … 0,04 in) mm (in)🔖

Totzeit (t1)100 ms🔖

Zeitkonstante T63 (t2)einstellbar 0 … 999 s🔖

Einschwingzeit (t3)Minimal 250 ms🔖

Zykluszeit (Update-Zeit) Zyklisch (Burst)Mindestens 300 ms🔖

Hysterese Kunststoffbeschichtung2,5 mm🔖

Hysterese Emailbeschichtung3,5 mm🔖

Nicht-wiederholbarkeit0,5 mm🔖

ECTFE TemperaturbereichMaximal –50 … +120 °C🔖

PFA TemperaturbereichMaximal –50 … +150 °C🔖

Email TemperaturbereichMaximal –50 … +150 °C🔖

ECTFE Schaltpunktverschiebung1 … 3,0 mm🔖

PFA Schaltpunktverschiebung1 … 3,0 mm🔖

Email Schaltpunktverschiebung1,05 … 2,0 mm🔖

ECTFE DruckbereichMaximal 0 … 40 bar🔖

PFA DruckbereichMaximal 0 … 40 bar🔖

Email DruckbereichMaximal 0 … 25 bar🔖

Dichteeinstellung TKtyp–0,25 [mm/10 k]🔖

Dichteeinstellung Drucktyp–0,3 [mm/10 bar]🔖

Maximale seitliche Belastbarkeit der Rohr-verlängerungen und Sensoren75 Nm🔖

Umgebungstemperaturbereich ohne Einschränkungen-20 ... +60 °C🔖

SchutzartIP68 Testbedingung: 1,83 m H2O für 24 h🔖

KabeleinführungenVerschraubung M20, Kunststoff, IP66/68 NEMA Type 4X/6P Verschraubung M20, Messin🔖

Schwingungsfestigkeita(RMS) = 50 m/s2, f = 5 … 2 000 Hz, t = 3 Achsen x 2 h🔖

Schockfestigkeit300 m/s² [= 30 gn] + 18 ms🔖

ProzesstemperaturbereichECTFE: –50 … +120 °C (–58 … +248 °F), PFA: –50 … +150 °C (–58 … +302 °F), Email:🔖

Thermischer Schock≤ 120 K/s🔖

ProzessdruckbereichECTFE, PFA: –1 … 40 bar (–14,5 … 580 psi)🔖

PrüfdruckECTFE, PFA: PN = 40 bar (580 psi) Email: PN = 25 bar (362,5 psi)🔖

Messstoffdichte> 0,7 g/cm³ (43,7 lb/ft³)🔖

Viskosität≤ 10 000 mPa⋅s🔖

Feststoffanteil⌀ ≤ 5 mm (0,2 in)🔖

Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex)101 (3.98) mm (in)🔖

Deckel ohne Sichtscheibe144 (5.67) mm (in)🔖

Temperaturdistanzstück, druckdichte Durchführung mit maximaler Länge der Isolation140 mm (5,51 in) mm (in)🔖

Grundmaterial316L🔖

Sensorlängeca. 115 mm (4,53 in) mm (in)🔖

Sensorlänge abhängig von Emailbeschichtung148 … 1 200 mm (5,83 … 47,2 in) mm (in)🔖

Sensorlänge abhängig von Kunststoffbeschichtung148 … 3 000 mm (5,83 … 118 in) mm (in)🔖

Längentoleranzen L< 1 m (3,3 ft) = –5 mm (–0,2 in), 1 … 3 m (3,3 … 9,8 ft) = (–10 mm (–0,39 in) mm (in)🔖

TypDN50🔖

Untergrenze0,5 mm (0,02 in)🔖

Obergrenze1,6 mm (0,06 in)🔖

Maximaler Durchmesser⌀ 24,6 mm (0,97 in)🔖

Gewicht inklusive Elektronik und Display1,2 kg (2,65 lb)🔖

Temperaturdistanzstück0,6 kg (1,32 lb)🔖

Druckdichte Durchführung0,7 kg (1,54 lb)🔖

Ex d Glasdurchführung0,5 kg (1,10 lb)🔖

Rohrverlängerung0,9 kg (1,98 lb)🔖

Wetterschutzhaube, Kunststoff0,2 kg (0,44 lb)🔖

Wetterschutzhaube, 316L0,93 kg (2,05 lb)🔖

Einkammergehäuse, Alu, beschichtetGehäuse: Alu-EN AC 43400, Beschichtung Gehäuse, Deckel: Polyester, Deckel Alu-EN🔖

Einkammergehäuse, 316L, HygieneGehäuse: Edelstahl 316L (1.4404), Blinddeckel: Edelstahl 316L (1.4404), Deckel E🔖

Zweikammergehäuse L-Form, Alu, beschichtetGehäuse: Alu-EN AC 43400, Beschichtung Gehäuse, Deckel: Polyester, Deckel Alu-EN🔖

GehäuseEdelstahl AISI 316L (1.4409)🔖

BlinddeckelEdelstahl AISI 316L (1.4409)🔖

DeckelEdelstahl AISI 316L (1.4409) mit Sichtscheibe Borosilikat🔖

Potentialausgleich316L🔖

SteckerCuZn vernickelt oder 316L (abhängig von bestellter Gehäuse-Variante)🔖

Dichteeinstellung, TKtyp–0,1 mm/10 k🔖

Dichteeinstellung, Drucktyp–0,3 mm/10 bar🔖

Mindestabstand der Schwinggabel10 mm🔖

Viskositätswerte, Geringe Viskosität< 2 000 mPa⋅s🔖

Viskositätswerte, Hohe Viskosität> 2 000 … 10 000 mPa⋅s🔖

Abstützung bei dynamischer Belastungmindestens alle 1 600 mm (63 in)🔖

Relative Luftfeuchtebis zu 100 %🔖

Betriebshöhe5 000 m🔖

KlimaklasseIEC 60068-2-38 Prüfung Z/AD🔖

Mechanische Belastung75 Nm (55 lbf ft)🔖

ZertifikateIEC60068-2-64-2008🔖

ECTFE, PFA40 bar (580 psi)🔖

Email25 bar (362,5 psi)🔖

Berstdruck der Membran200 bar (2 900 psi)🔖

Länge festgelegt (A)ca. 115 mm (4,53 in) mm (in)🔖

Schwinggabel17.2 (0.68) mm (in)🔖

Gewicht inklusive Elektronik und Display (Zweikammer Gehäuse L-Form)1,7 kg (3,75 lb)🔖

Gewicht inklusive Elektronik und Display (Zweikammer Gehäuse L-Form 316L)4,3 kg (9,48 lb)🔖

Rohrverlängerung 1 000 mm0,9 kg (1,98 lb)🔖

Rohrverlängerung 50 in1,15 kg (2,54 lb)🔖

Trägermaterial316L (1.4404)🔖

Flanschenach EN/DIN 1092-1 ab DN 25, nach ASME B16.5 ab 1", nach JIS B 2220 (RF) ab 10K5🔖

DruckgerätezulassungDruckgeräte mit zulässigem Druck ≤ 200 bar (2 900 psi)🔖

Prozessdichtung gemäßANSI/ISA 12.27.01🔖

ASME B 31.3/31.1Ausführung und Werkstoffe gemäß ASME B31.3/31.1. Die Schweißnähte sind voll durc🔖

Dichteeinstellung• ρ > 0,7: –0,3 • ρ > 0,5: –0,4🔖

Gewicht inklusive Elektronik und Display:1,1 kg (2,43 lb)🔖

Gewicht Temperaturdistanzstück0,6 kg (1,32 lb)🔖

Gewicht Druckdichte Durchführung0,7 kg (1,54 lb)🔖

Gewicht Ex d Glasdurchführung0,5 kg (1,10 lb)🔖

Gewicht Rohrverlängerung0,9 kg (1,98 lb)🔖

Gewicht Wetterschutzhaube Kunststoff0,2 kg (0,44 lb)🔖

Gewicht Wetterschutzhaube Metall0,93 kg (2,05 lb)🔖

Prozesstemperaturbereich ECTFE–50 … +120 °C🔖

Prozesstemperaturbereich PFA–50 … +150 °C🔖

Prozesstemperaturbereich Email–50 … +150 °C🔖
