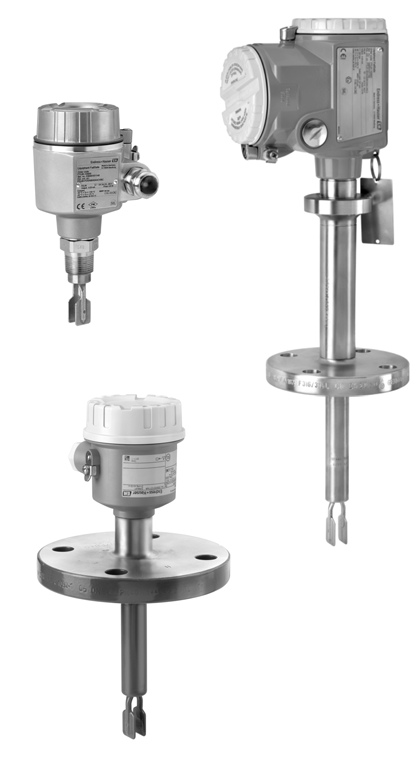

Endress+Hauser FTL80

Dane techniczne

Dane techniczne.zweryfikowano

Każda wartość poniżej pochodzi z karty katalogowej producenta lub wpisu towarzystwa klasyfikacyjnego dla tego modelu.

Process temperature range-60 to 280 °C🔖

Pressures up to100 bar🔖

Viscosities up to10 000 mPa⋅s🔖

Version with maximum process temperature230/280 °C (450/540 °F)🔖

Installation height100, 95, 105, 118, 135🔖

Temperature range230/280 °C (450/540 °F)🔖

Process pressure–1 to +40 bar (–14.5 to 580 psi)🔖

Test pressure100 bar (1450 psi) 1.5 times the process pressure pN; no function during test🔖

Process temperature–50 to +150 °C (–58 to +300 °F)🔖

Thermal shock≤ 120 K/s🔖

~70 (2.8)~70 ø60 (2.4)🔖

Weight for G 1, NPT 1: 1.13 kg (2.5 lbs)1.13 kg (2.5 lbs)🔖

Weight for G 1½, NPT 1½: 1.32 kg (2.9 lbs)1.32 kg (2.9 lbs)🔖

Referenzbedingungen Umgebungstemperatur23 °C (73 °F) ±5 °C (9 °F)🔖

Referenzbedingungen Prozesstemperatur23 °C (73 °F)🔖

Referenzbedingungen Feuchte jkonstant, im Bereich: 5 bis 80 % rF ± 5 %🔖

Referenzbedingungen Messstoffdichte (Wasser)1 g/cm³ (62,4 lb/ft3)🔖

Referenzbedingungen Atmosphärendruck pAkonstant, im Bereich: 860 … 1 060 mbar (12,47 … 15,37 psi)🔖

Referenzbedingungen Prozessdruck1 bar (15 psi)🔖

Dichtewahlschalter low0,7 g/cm³ (43,7 lb/ft3)🔖

Dichtewahlschalter high> 2,0 g/cm³ (124,9 lb/ft3)🔖

Mindestabstand der Schwinggabel zur Tankwand oder zur Rohrwandung10 mm (0,39 in)🔖

Maximale MessabweichungBei Referenzbedingungen: Max. ±1 mm (0,04 in) am Schaltpunkt🔖

Hystereseca. 2 mm (0,08 in)🔖

Wiederholbarkeit0,1 mm (0,004 in)🔖

Temperatureinsatzbereich–50 … 150 °C (–58 … 300 °F)🔖

Schaltpunktverschiebung Temperaturbereich1,8 … –2,8 mm (0,07 … –0,11 in)🔖

Dichtebereich0,5 … 1,5 g/cm³ (31,2 … 93,6 lb/ft3)🔖

Schaltpunktverschiebung Dichtebereich4,8 … –3,5 mm (0,19 … –0,14 in)🔖

Druckbereich–1 … 64 bar (–14,5 … 928 psi)🔖

Schaltpunktverschiebung Druckbereich0 … –2,5 mm (0 … –0,1 in)🔖

Mindestabstand Schwinggabel zur Tankwand oder Rohrwandung10 mm (0,39 in)🔖

Maximumdetektion≤ 10 000 mPa⋅s🔖

Minimumdetektion≤ 350 mPa⋅s🔖

Minimumdetektion Hochtemperatur 230 … 280 °C (450 … 536 °F)≤ 100 mPa⋅s🔖

Umgebungstemperaturbereich–40 … 70 °C (–40 … 158 °F)🔖

Optional bestellbar:–50 °C (–58 °F) mit Einschränkung der Lebensdauer und Performance🔖

Relative LuftfeuchteBetrieb bis zu 100 %.🔖

BetriebshöheNach IEC 61010-1 Ed.3: Bis 2 000 m (6 500 ft) über Normalnull🔖

KlimaklasseNach IEC 60068-2-38 Prüfung Z/AD🔖

SchutzartPrüfung gemäß EN 60529 und NEMA 250🔖

SchwingungsfestigkeitNach IEC 60068-2-64, Lastklasse 1 (m/s2)2/Hz, 3 x 100 Minuten🔖

Elektromagnetische Verträglichkeit (EMV)1 % Spanne ≤ 160 µA🔖

Prozesstemperaturbereich• –50 … 150 °C (–58 … 302 °F) • –60 … 280 °C (–76 …🔖

Thermischer Schock≤ 120 K/s🔖

Temperaturdistanzstück mit gasdichter Glasdurchführung und maximaler Länge der Isolation163 mm (6,42 in) bei 230 °C (450 °F) oder 203 mm (7,99 in) bei 280 °C (540 °F)🔖

Sensorlänge L Kompaktversion mit Gewinde66,5 mm (2,62 in) bis Dichtfläche mm (in)🔖

Sensorlänge L Kompaktversion mit Flansch66,5 mm (2,62 in) mm (in)🔖

Schwinggabel17,2 (0,68) mm (in)🔖

Gewicht Gehäuse Kunststoff (F16)0,1 kg (0,22 lb)🔖

Gewicht Gehäuse Aluminium (F13)0,5 kg (1,1 lb)🔖

Gewicht Gehäuse 316L (F15)0,2 kg (0,44 lb)🔖

Maximale Angabe der Höhe der Prozessanschlüsse. Maßeinheit mm (in)34 mm (in)🔖

A Prozessanschluss mit Einschraubgewinde (L = max. 41 mm (1,61 in)41 mm (1,61 in)🔖

B Prozessanschluss mit Flansch (L = max. 64 mm (2,52 in)64 mm (2,52 in)🔖

Druckstufe: ≤ 100 bar (1 450 psi)≤ 100 bar (1 450 psi)🔖

Temperatur: ≤ 280 °C (536 °F)≤ 280 °C (536 °F)🔖

• G ¾: SW32SW32🔖

• G 1: SW41SW41🔖

• Druckstufe, Temperatur: ≤ 40 bar (580 psi), ≤ 100 °C (212 °F)≤ 40 bar (580 psi), ≤ 100 °C (212 °F)🔖

• Druckstufe, Temperatur: ≤ 25 bar (363 psi), ≤ 150 °C (302 °F)≤ 25 bar (363 psi), ≤ 150 °C (302 °F)🔖

• SW41SW41🔖

• Druckstufe: ≤ 100 bar (1 450 psi)≤ 100 bar (1 450 psi)🔖

• Temperatur: ≤ 280 °C (536 °F)≤ 280 °C (536 °F)🔖

• MNPT ¾: SW32SW32🔖

• MNPT 1: SW41SW41🔖

• R ¾: SW32SW32🔖

• R 1: SW41SW41🔖

Schlüsselweite (SW = AF)32🔖

NormDIN EN ISO228-I🔖

Für Drücke (bar (psi)) bis100 (1450) bar (psi)🔖

Aufbauhöhe118 mm🔖

Spezielle Länge Kurzrohrversion115 mm🔖

Switch point18 (0.71) mm (in)🔖

Permitted ambient temperature Ta-50 to 80 °C (-58 to 176 °F)🔖

Humidityup to 100 %🔖

Operating heightup to 2 000 m (6 500 ft)🔖

Climate classAs per IEC 60068-2-38 test Z/AD🔖

Degree of protectionTested in accordance with EN 60529 and NEMA 250🔖

Vibration resistanceAs per IEC 60068-2-64, load class 1 (m/s2) 2/Hz, 3 x 100 minutes🔖

Electromagnetic compatibility (EMC)Electromagnetic compatibility as per EN 61326 series and NAMUR recommendation EM🔖

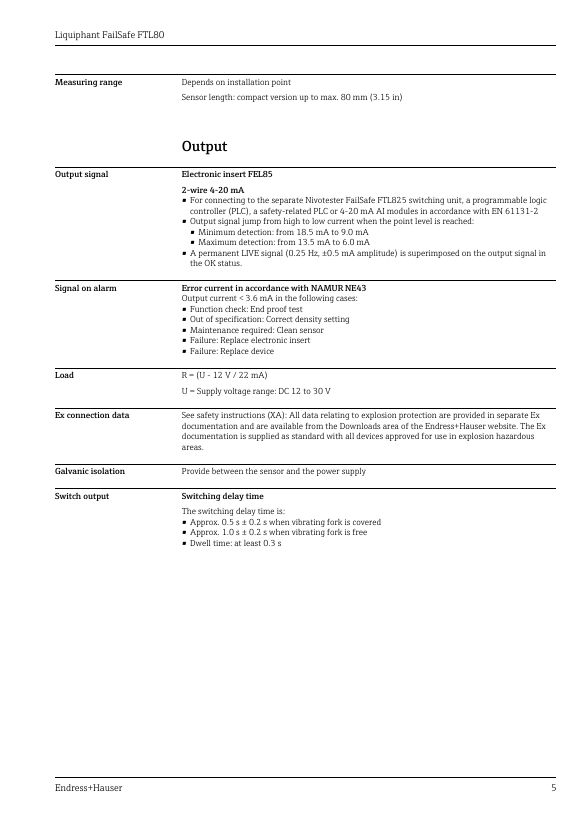

Minimum detection (MIN):17.5 to 19.5 mA🔖

Maximum detection (MAX):12.5 to 14.5 mA🔖

Minimum distance between the vibrating fork and the tank wall or pipe wall10 mm🔖

Minimum distance between the tuning fork and the tank wall or pipe wall10 mm (0.39 in)🔖

Switch point (at reference operating conditions)13 mm (0.51 in)🔖

Maximum detection≤ 10 000 mPa⋅s🔖

Minimum detection≤ 350 mPa⋅s🔖

Minimum detection (high temperature)≤ 100 mPa⋅s🔖

Torque for screwing in the device15 to 30 Nm🔖

Maximum torque for tightening the adjustment screw0.9 Nm🔖

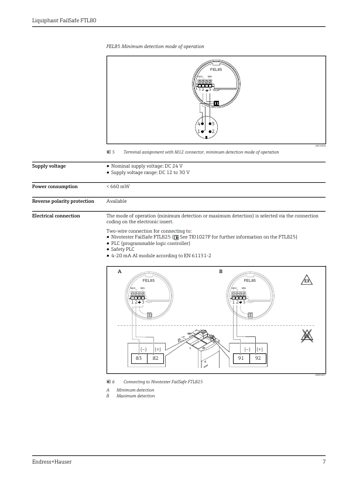

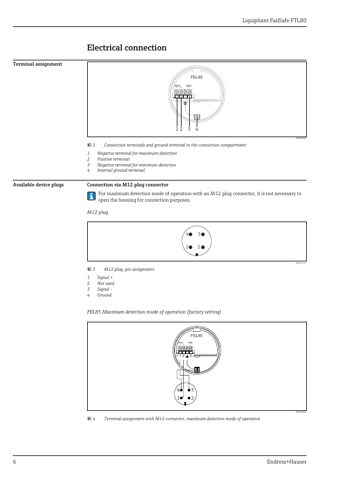

Nominal supply voltageDC 24 V🔖

Power consumption< 660 mW🔖

Required toolsFlat-blade screwdriver (0.6 mm x 3.5 mm) for terminals, Suitable tool with width🔖

Cablemaximum 25 Ω per conductor and 100 nF (typically 1 000 m (3 281 ft))🔖

Torque3.75 Nm (2.76 lbf ft)🔖

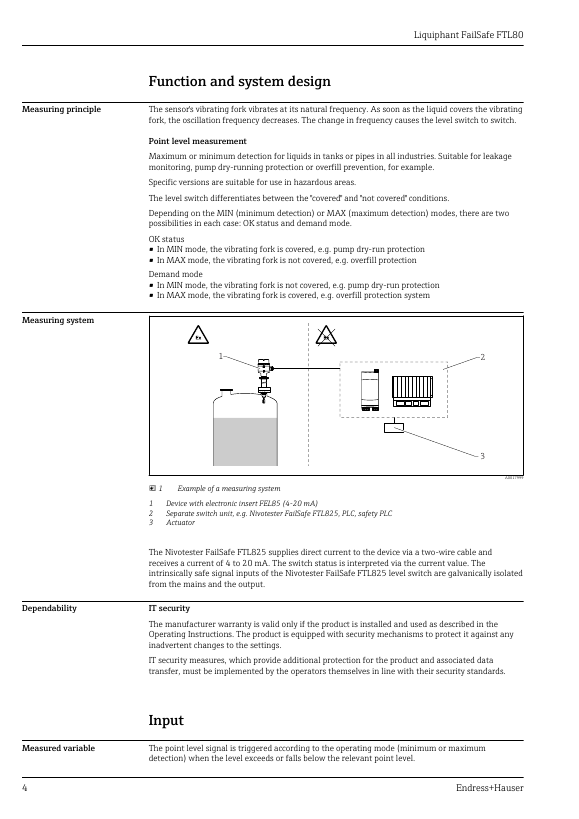

Connection to the Nivotester FailSafe FTL825FEL85🔖

LIVE signal frequency12.5 Hz🔖

LIVE signal amplitude±0.5 mA🔖

Mindestabstand der Schwinggabel10 mm (0,39 in)🔖

Schaltpunkt (bei Referenzbedingungen)13 mm (0,51 in)🔖

Maximum-detektion≤ 10 000 mPa⋅s🔖

Minimum-detektion≤ 350 mPa⋅s🔖

Minimum-Detektion (Hochtemperatur)≤ 100 mPa⋅s🔖
