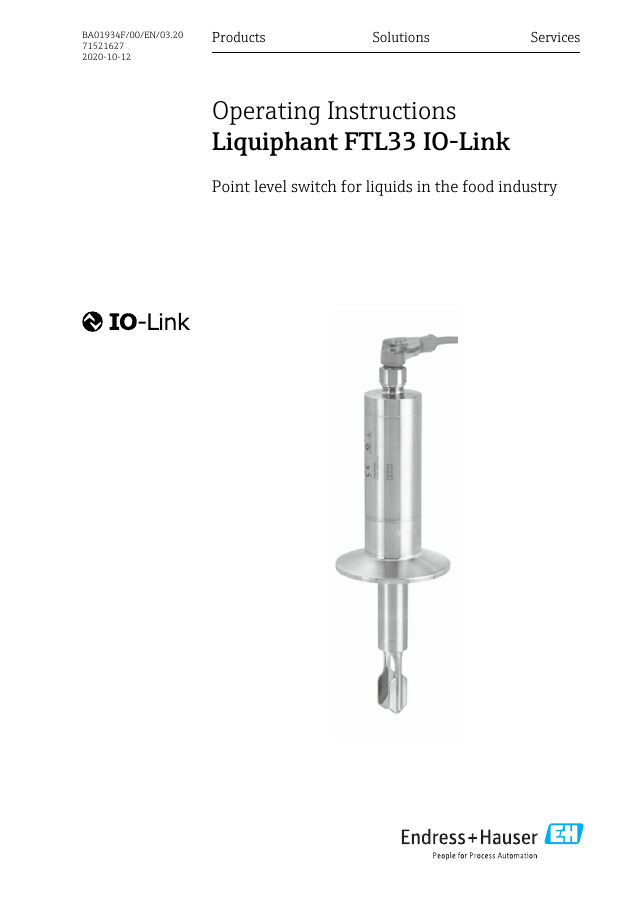

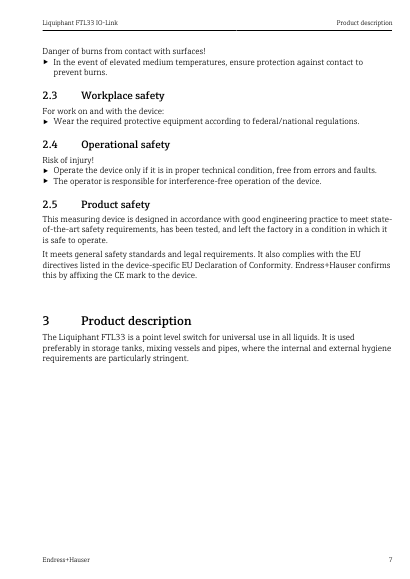

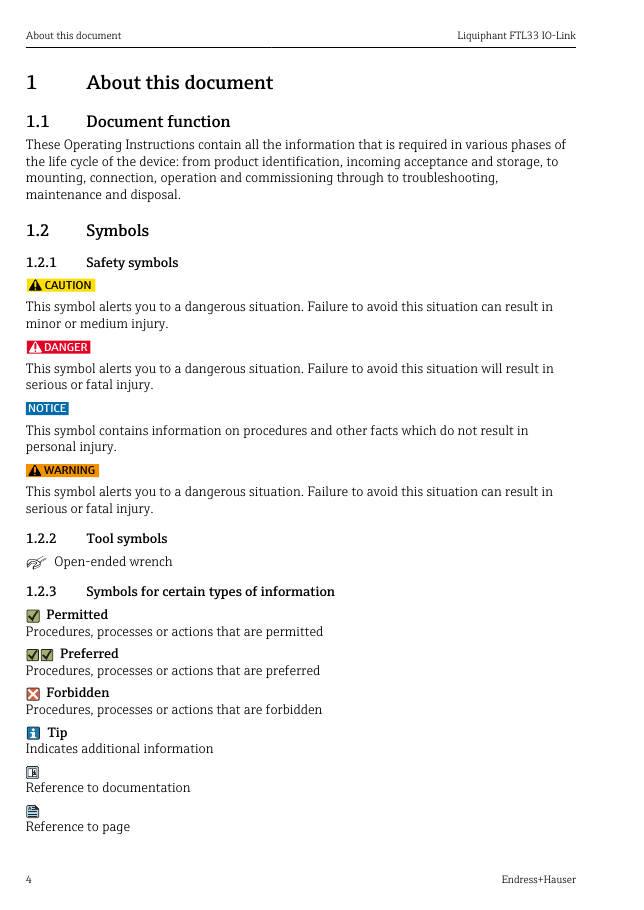

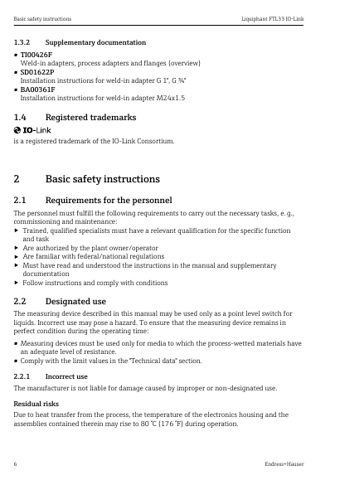

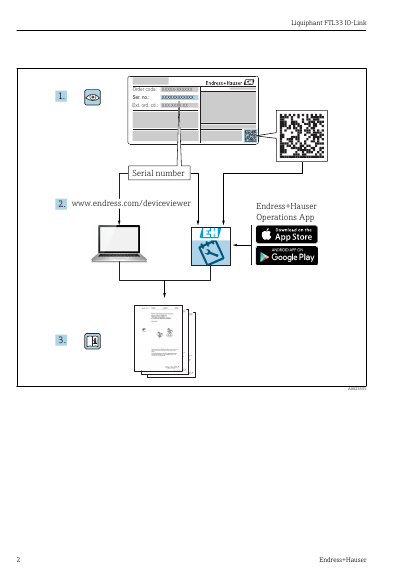

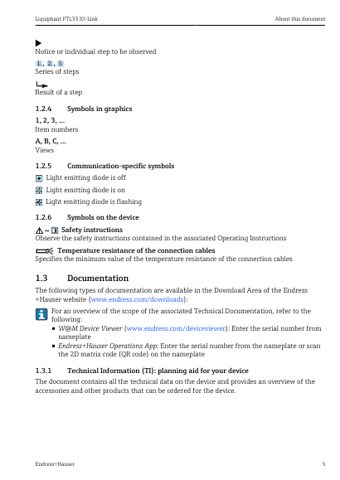

Operating InstructionsLiquiphant FTL33 IO-Link
Electrical connectionM12 plug
Housing (sensor design)150 °C (302 °F)
Installation nozzle diameter50 mm (2.0 in)
Torque15 to 30 Nm
L163.9 mm
L238.0 mm
Pressure+25 bar
Temperature+150 °C
Pressure and temperature (maximum)+40 bar (+580 psi) at 150 °C (302 °F)
Metric thread in customer nozzle66.4 (2.6)
NPT thread (ANSI B 1.20.1)32 mm
Supply voltage SIO mode10 to 30 VDC
Supply voltage IO-Link mode18 to 30 VDC
Maximum output0.5A
Ambient temperature range–40 to +150 °C
Process temperature range–40 to +150 °C
Process pressure rangemax. –1 to +40 bar
Density>0.7 g/cm3
Viscosity1 to 10 000 mPa·s
Lateral loading capacitymax. 200 N
Switch point~10.5(0.4) ~13 (0.5) ~30 (1.2) mm (in)
Installation nozzleno less than the minimum diameter of 50 mm (2.0 in)
Supply voltage10 to 30 VDC
Prozesstemperaturen bis150 °C (302 °F)
Electrical connectionStecker M12
Gehäuse (Sensordesign)150 °C (302 °F)
Schaltpunkt A am SensorWasser +25 °C (+77 °F), 1 bar (14,5 psi)
Mindestdurchmesser des Einbaustutzens50 mm (2,0 in)
Drehmoment15 … 30 Nm (11 … 22 lbf ft)
Druck+25 bar (+362 psi)
Temperatur+150 °C (+302 °F)
Druck und Temperatur (maximal)+40 bar (+580 psi) bei 150 °C (302 °F)
Gewinde32 mm
Versorgungsspannung10 … 30 V DC
Energieversorgung10 … 30 V DC
EinsatzhöheBis 2 000 m
Stoßfestigkeita = 300 m/s2 = 30 g, 3 Achsen x 2 Richtungen x 3 Stösse x 18 ms
KurzschlussschutzÜberlastschutz/Kurzschlussschutz bei I > 200 mA; der Sensor wird nicht zerstört.
SchutzartIP65/67 NEMA Type 4X Enclosure (Stecker M12), IP66/68/69 NEMA Type 4X/6P Enclosu
Ta+70 °C
Tp+32 °F
Imax200 mA
Prozesstemperaturbereich–40 … +100 °C (–40 … +212 °F)
Prozessdruckbereichmax. –1 … +40 bar (–14,5 … +580 psi)
Messstoffdichte>0,7 g/cm3
Viskosität1...10 000 mPa · s dynamische Viskosität
Seitliche Belastbarkeitmax. 200 N
Energieversorgung - Versorgungsspannung10 … 30 V DC
Energieversorgung - Leistungsaufnahme< 975 mW
Umgebungstemperaturbereich–40 … +70 °C
Schwingungsfestigkeita(RMS) = 50 m/s², ASD = 1,25 (m/s²)²/Hz, f = 5 ... 2000 Hz, t = 3 x 2 h
Feststoffanteilø < 5 mm (0,2 in)
