Endress+Hauser FMR66B

Specifications

Technical data.verified

Every value below comes from the manufacturer datasheet or class-society record on file for this model.

Maximum measuring range50 m (164 ft)🔖

Temperature–40 to +130 °C (–40 to +266 °F)🔖

Pressure–1 to +16 bar (–14.5 to +232 psi)🔖

Accuracy±3 mm (±0.12 in)🔖

Average TC (Digital output (HART))3 mm/10 K🔖

Average TC (Analog (current output))0.02 %/10 K🔖

Average TC (Span (20 mA))0.05 %/10 K🔖

HousingIP66/68, NEMA TYPE 4X/6P🔖

Antenna diameter40 mm (1.5 in)🔖

FccThis device complies with Part 15 of the FCC rules🔖

Industry CanadaCNR-Gen Section 7.1.3🔖

Manufacturer ID17 (0x11)🔖

Ident number0x1568 or 0x9700🔖

Profile version3.02🔖

UNI flange6"/DN150/150A🔖

Suitable forASME B16.5, 6" 150lbs / EN1092-1; DN150 PN16 / JIS B2220; 10K 150A🔖

Material:PP, weight 1.00 kg (2.20 lb)🔖

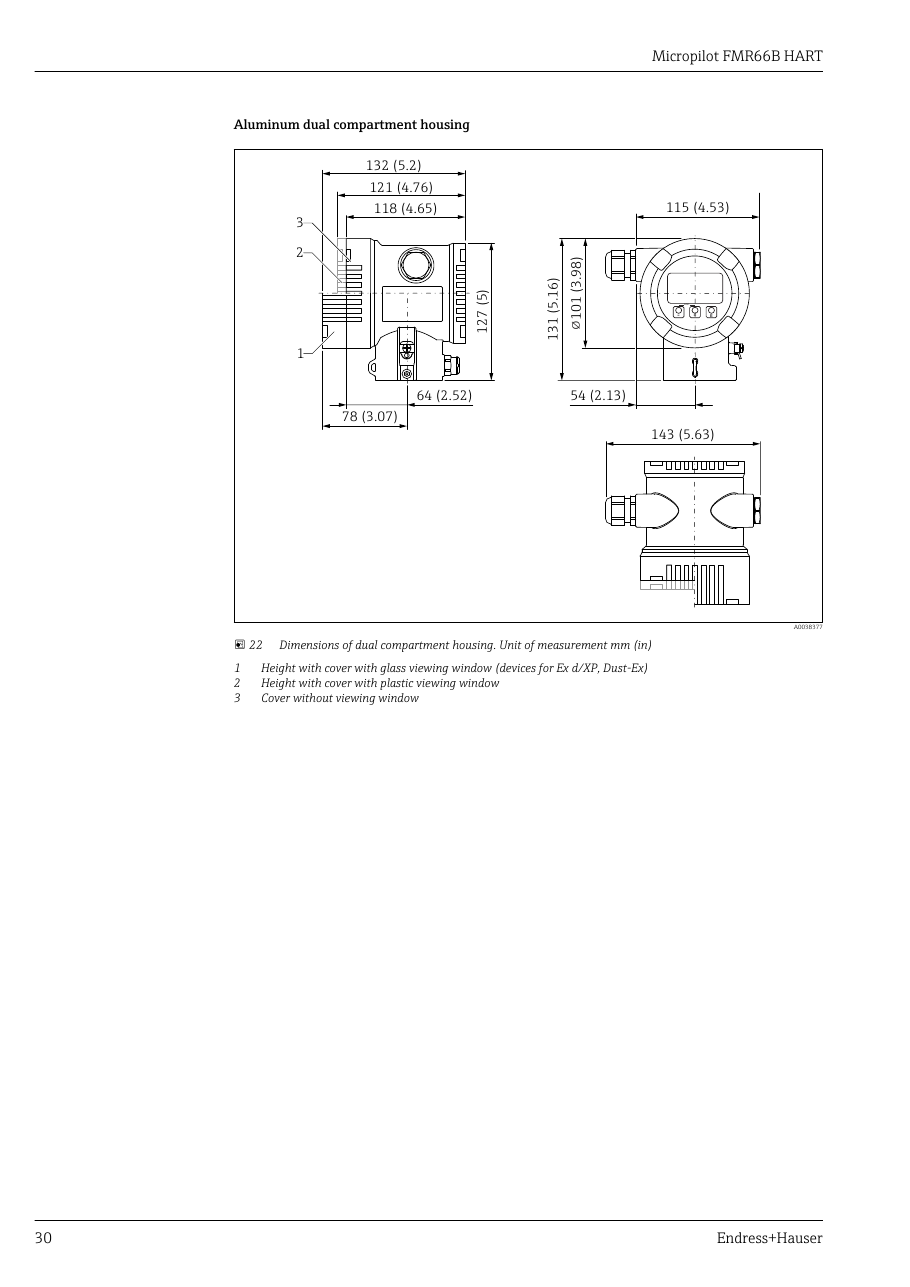

Dual compartment housingAluminum: 1.4 kg (3.09 lb)🔖

Dual compartment housing, L-shaped• Aluminum: 1.7 kg (3.75 lb)🔖

Antenna and process connection adapterThe flange weight (316/316L) depends on the selected standard and sealing surfac🔖

Drip-off antenna 50 mm (2 in)1.70 kg (3.75 lb)🔖

Encapsulated antenna, PVDF, 40 mm (1.5 in)0.60 kg (1.32 lb)🔖

Operating frequencyApprox. 80 GHz🔖

Transmission power - Peak power6.3 mW🔖

Transmission power - Average output power63 µW🔖

Data transmission rate1 200 Bit/s🔖

Current output4 to 20 mA with superimposed digital communication protocol HART, 2-wire🔖

Min. HART load250 Ω🔖

Minimum start-up voltage10.5 V🔖

Start-up current< 3.6 mA🔖

Starting time< 15 s🔖

Minimum operating voltage10.5 V🔖

Time to establish connection< 30 s🔖

Supply voltage10.5 to 35 VDC🔖

Nominal current4 to 20 mA🔖

Maximum measured errorMeasuring distance up to 1.5 m (4.92 ft): max. ±20 mm (±0.79 in), Measuring dist🔖

Non-repeatability≤ 1 mm (0.04 in)🔖

Average TC (Digital output)3 mm/10 K🔖

Average TC (Zero point)0.02 %/10 K🔖

Average TC (Span)0.05 %/10 K🔖

Encapsulated antenna, PVDF40 mm (1.57 in)🔖

PTFE Drip-off antenna50 mm (2 in)🔖

Drip-off, PTFE antenna length50 mm (2 in)🔖

D5 m (16 ft)🔖

W0,52 m (1,70 ft)🔖

Ambient temperature rangeWithout LCD display: Standard: –40 to +85 °C (–40 to +185 °F), Optionally availa🔖

Process temperature range0 to +130 °C (+32 to +266 °F)🔖

Aluminum housing material process temperature range–40 to +80 °C (–40 to +176 °F)🔖

316L housing material process temperature range–40 to +80 °C (–40 to +176 °F)🔖

Storage temperature without LCD display–40 to +90 °C (–40 to +194 °F)🔖

Storage temperature with LCD display–40 to +85 °C (–40 to +185 °F)🔖

Climate classDIN EN 60068-2-38 (test Z/AD)🔖

P1 Tp–40 °C (–40 °F) | Ta: +79 °C (+174 °F)🔖

P2 Tp+79 °C (+174 °F) | Ta: +79 °C (+174 °F)🔖

P3 Tp+80 °C (+176 °F) | Ta: +79 °C (+174 °F)🔖

P4 Tp+80 °C (+176 °F) | Ta: –40 °C (–40 °F)🔖

P5 Tp–40 °C (–40 °F) | Ta: –40 °C (–40 °F)🔖

Installation heightup to 2 000 m (6 600 ft)🔖

Degree of protectionIP66/68, TYPE 4X/6P🔖

Vibration resistance1.5 (m/s2)2/Hz🔖

Tp–40 … +80 °C (–40 … +176 °F)🔖

Process pressure range–1 to 3 bar (–14.5 to 43.5 psi)🔖

Drip-off antenna50 mm (2 in)🔖

Process connectionUNI flange 316L🔖

Temperature range–40 to +150 °C (–40 to +302 °F)🔖

Height with cover with plastic viewing window125.3 (4.93)🔖

Cover without viewing window123.9 (4.88)🔖

Height without viewing window107.5 (4.23)🔖

Height with cover with glass viewing window101 (3.98)🔖

Encapsulated antenna50.2 (1.98)🔖

Weight0.50 kg (1.10 lb)🔖

Process temperature version≤150 °C (302 °F)🔖

L197 mm (3,82 in) mm (in)🔖

L2109 mm (4.29 in) mm (in)🔖

L389 mm (3.50 in) mm (in)🔖

L4187 mm (7.36 in) mm (in)🔖

MaterialPP, Gewicht 0,50 kg (1,10 lb)🔖

Dimensions of UNI flange 4"/DN100/100A45°🔖

Dimensions of UNI flange 6"/DN150/150A45°🔖

Dual compartment housing, Aluminum1.4 kg (3.09 lb)🔖

Dual compartment housing, Stainless steel3.3 kg (7.28 lb)🔖

Dual compartment housing, L-form1.7 kg (3.75 lb)🔖

Encapsulated antenna, PVDF, 40 mm0.60 kg (1.32 lb)🔖

Drip-off antenna 50 mm1.70 kg (3.75 lb)🔖

Pressure equipment with allowable pressure≤ 200 bar (2 900 psi)🔖

FCC CompliancePart 15 of the FCC rules🔖

IP CodeEN 60529🔖

Safety RequirementsEN 61010-1🔖

EMC of Industrial EquipmentNAMUR NE 21🔖

Signal Level for Breakdown InformationNAMUR NE 43🔖

Software of Field DevicesNAMUR NE 53🔖

Status CategorizationNAMUR NE 107🔖

Requirements for Field DevicesNAMUR NE 131🔖

Functional SafetyIEC 61508🔖

Weather protection cover material316L🔖

Holder material316L (1.4404)🔖

Recommended screw sizeM14🔖

Recommended screw length100 mm (3.9 in)🔖

Process pressure-0.1 to 0.1 bar🔖

Process temperature-40 to +80 °C🔖

Ø89 (3.5) mm🔖

Dimensions of mounting bracket36 mm (in)🔖

Mounting bracket material316L (1.4404)🔖

Antenna typeEncapsulated antenna, PVDF, 40 mm (1.5 in)🔖

ZertifikateSIL2 nach IEC 61508, SIL3 bei homogener Redundanz🔖

Switching delay0 to 100 s🔖

HART loadMin. 250 Ω🔖

Rated cross-section0.5 to 2.5 mm2 (20 to 13 AWG)🔖

Protective earth or grounding of the cable shield> 1 mm2 (17 AWG)🔖

External ground terminal0.5 to 4 mm2 (20 to 12 AWG)🔖

Plastic gland⌀5 to 10 mm (0.2 to 0.38 in)🔖

Nickel-plated brass gland⌀7 to 10.5 mm (0.28 to 0.41 in)🔖

Stainless steel gland⌀7 to 12 mm (0.28 to 0.47 in)🔖

Reference operating conditionsTemperature = +24 °C (+75 °F) ±5 °C (±9 °F)🔖

Reflectormetal plate with diameter ≥ 1 m (40 in)🔖

Measured value resolutionDead band according to DIN EN IEC 61298-2 / DIN EN IEC 60770-1:🔖

Response timeAccording to DIN EN IEC 61298-2 / DIN EN IEC 60770-1 , the step response time is🔖

Threaded sleeve:316L (1.4404)🔖

Process connection:316L (1.4404)🔖

Housing adapter:316L (1.4404)🔖

Maximaler Messbereich50 m (164 ft)🔖

Temperatur–40 … +130 °C🔖

Druck–1 … +16 bar🔖

Kegelweite WD × 0,14 m🔖

Antenne40 mm (1,5 in) mm (in)🔖

Prozesstemperatur–40 … +80 °C🔖

Ta+76 °C (+169 °F)🔖

Kunststoffgehäuse; Prozesstemperatur0 … +130 °C (+32 … +266 °F)🔖

Gehäuse Aluminium, beschichtet; Prozesstemperatur–40 … +80 °C (–40 … +176 °F)🔖

Gehäuse316L Hygiene: 1,2 kg (2,65 lb)🔖

P1Tp: –40 °C (–40 °F) | Ta: +77 °C (+171 °F)🔖

P2Tp: +77 °C (+171 °F) | Ta: +77 °C (+171 °F)🔖

P3Tp: +80 °C (+176 °F) | Ta: +77 °C (+171 °F)🔖

P4Tp: +80 °C (+176 °F) | Ta: –40 °C (–40 °F)🔖

P5Tp: –40 °C (–40 °F) | Ta: –40 °C (–40 °F)🔖

KlimaklasseDIN EN 60068-2-38 (Prüfung Z/AD)🔖

Einsatzhöhe nachGenerell bis 5 000 m (16 404 ft) über Normalnull🔖

SchutzartIP66/68, NEMA TYPE 4X/6P🔖

KabeleinführungenVerschraubung M20, Kunststoff, IP66/68 NEMA TYPE 4X/6P, Verschraubung M20, Messi🔖

SchwingungsfestigkeitDIN EN 60068-2-64 / IEC 60068-2-64 bei 5 … 2 000 Hz: 1,25 (m/s2)2/Hz🔖

Elektromagnetische Verträglichkeit (EMV)EN 61326-Serie und NAMUR-Empfehlung EMV (NE21)🔖

Prozessdruckbereich–1 … 3 bar (–14,5 … 43,5 psi)🔖

Prozesstemperatur (TP)–40 … +80 °C (–40 … +176 °F)🔖

Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex)101🔖

Deckel ohne Sichtscheibe140 (5.51) mm (in)🔖

Antenne gekapselt, PVDF, 40 mm (1,5 in)50.2 (1.98) mm (in)🔖

Referenzpunkt der Messung72.2 (2.84) mm (in)🔖

Unterkante Gehäuse105.4 (4.15) mm (in)🔖

ProzessanschlussGewinde ISO228 G1-½, PVDF🔖

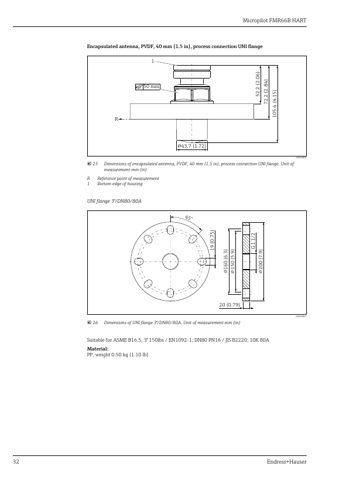

Abmessungen Antenne gekapselt, PVDF, 40 mm (1,5 in), Prozessanschluss UNI-Flansch52.2 (2.06) mm (in)🔖

Abmessungen UNI Flansch 3"/DN80/80A19 (0.75) mm (in)🔖

Gewicht0,50 kg (1,10 lb)🔖

Passend zuASME B16.5, 4" 150lbs / EN1092-1; DN100 PN16 / JIS B2220; 10K 100A🔖

UNI Flansch4"/DN100/100A🔖

ZweikammergehäuseAluminium: 1,4 kg (3,09 lb)🔖

Zweikammergehäuse L-FormAluminium: 1,7 kg (3,75 lb)🔖

StopfenPBT-GF30-FR oder Edelstahl🔖

DeckelAlu-EN AC 43400 mit Sichtscheibe PC Lexan 943A, Deckel Alu-EN AC 443400 mit Sich🔖

BlinddeckelAlu-EN AC 43400🔖

Verschraubung M20316L, Hygiene🔖

GewindeM20🔖

GehäuseadapterPBT-GF30 oder bei Staub-Ex Ausführung: 304 (1.4301)🔖

Gewindehülse316L / 1.4404🔖

Funkrichtlinie EN 302729Die Geräte entsprechen der LPR (Level Probing Radar)-Funkrichtlinie EN 302729.🔖

Empfohlene SchraubengrößeM14🔖

Empfohlene Schraubenlänge100 mm🔖

Prozessdruck–0,1 … 0,1 bar (–1,45 … 1,45 psi)🔖

Außendurchmesser6 … 10 mm (0,24 … 0,4 in)🔖

Umgebungstemperatur–40 … +80 °C (–40 … +176 °F), Option: –50 … +80 °C (–58 … +176 °F)🔖

Arbeitsfrequenzca. 80 GHz🔖

Sendeleistung Peakleistung<1,5 mW🔖

Sendeleistung Mittlere Ausgangsleistung<70 µW🔖

Datenübertragungsrate31,25 kBit/s🔖

Nichtwiederholbarkeit≤ 1 mm (0,04 in)🔖

Antenne gekapseltPVDF 40 mm (1,57 in)🔖

Maximale Stutzenlänge Hmax600 mm (24 in)🔖

Drip-off Antenne50 mm (2 in)🔖

Temperaturbereich–40 … +80 °C (–40 … +176 °F)🔖

Deckel ohne Sichtfenster123.9 (4.88) mm (in)🔖

Breite107.5 (4.23) mm (in)🔖

Antenne gekapselt, PVDF40 mm (1,5 in)🔖

Gewindeadapter als Ersatz für KabelverschraubungenPA66-GF30🔖

Dichtungverstellbar, ASME 3"/ JIS 80A🔖

Non-hazardous, Ex d, Ex e10.5 to 35 VDC🔖

Ex i10.5 to 30 VDC🔖

Power consumption0.9 W max.🔖

Kabelaußendurchmesser⌀5 … 10 mm (0,2 … 0,38 in)🔖

ÜberspannungsschutzZündspannung: min. 400 VDC🔖

ReferenzbedingungenTemperatur = +24 °C (+75 °F) ±5 °C (±9 °F), Druck = 960 mbar abs. (14 psia) ±100🔖

Maximale Messabweichungmax. ±20 mm (±0,79 in)🔖

Spark-over voltagemin. 400 VDC🔖

Tested according toIEC/DIN EN 60079-14 sub chapter 12.3 (IEC/DIN EN 60060-1 chapter 7)🔖

Nominal discharge current10 kA🔖

Optimale MaterialdickePE; εr 2,3 1,25 mm (0,049 in) PTFE; εr 2,1 1,30 mm (0,051 in) PP; εr 2,3 1,25 mm🔖

UmgebungstemperaturbereichOhne LCD-Anzeige: Standard: –40 … +85 °C (–40 … +185 °F); Optional bestellbar: –🔖

Prozesstemperatur (CSA C/US Zulassung)0 … +80 °C (+32 … +176 °F)🔖

Druck ≤200 bar🔖

Maximum permissible torque30 Nm (22 lbf ft)🔖

Switch-on delay0.0 to 100.0 s🔖

Switch-off delay0.0 to 100.0 s🔖

Bürde HARTMin. 250 Ω🔖

Wireless-hart-datenMinimale Betriebsspannung: 10,5 V🔖

Versorgungsspannung0,5 … 2,5 mm2 (20 … 13 AWG)🔖

Schutzleiter oder Erdung des Kabelschirms> 1 mm2 (17 AWG)🔖

Externe Erdungsklemme0,5 … 4 mm2 (20 … 12 AWG)🔖

Luftfeuchte60 % ±15 %🔖

Dielektrizitätszahlεr ≥ 1,6🔖

Abmessungen UNI Flansch 4"/DN100/100A45°🔖

Abmessungen Drip-off Antenne 50 mm (2 in), Prozessanschluss Gewinde175 mm (6,89 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)🔖

Abmessungen175 mm (6,89 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)🔖

Mediumsberührende WerkstoffeAntenne gekapselt, PVDF, 40 mm (1,5 in)🔖

PROFINET-APL KommunikationstypEthernet Advanced Physical Layer 10BASE-T1L🔖

PROFINET-APL BaudratenAutomatische 10 Mbit/s mit Vollduplex-Erkennung🔖

PROFINET-APL ZykluszeitenAb 32 ms🔖

Bemessungsquerschnitt Versorgungsspannung0,5 … 2,5 mm2 (20 … 13 AWG)🔖

Bemessungsquerschnitt Schutzleiter oder Erdung des Kabelschirms> 1 mm2 (17 AWG)🔖

Bemessungsquerschnitt Externe Erdungsklemme0,5 … 4 mm2 (20 … 12 AWG)🔖

Kabelaußendurchmesser Verschraubung Kunststoff⌀5 … 10 mm (0,2 … 0,38 in)🔖

Kabelaußendurchmesser Verschraubung Messing vernickelt⌀7 … 10,5 mm (0,28 … 0,41 in)🔖

Kabelaußendurchmesser Verschraubung Edelstahl⌀7 … 12 mm (0,28 … 0,47 in)🔖

Kabelkapazität45 … 200 nF/km🔖

Schleifenwiderstand15 … 150 Ω/km🔖

Kabelinduktivität0,4 … 1 mH/km🔖

Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen1 000 V Leitung gegen Erde🔖

Zündspannungmin. 400 VDC🔖

Nennableitstrom10 kA🔖

Referenzbedingungen Temperatur+24 °C (+75 °F) ±5 °C (±9 °F)🔖

Referenzbedingungen Druck960 mbar abs. (14 psia) ±100 mbar (±1,45 psi)🔖

Referenzbedingungen Luftfeuchte60 % ±15 %🔖

Maximale Messabweichung Messdistanz bis 1,5 m (4,92 ft)max. ±20 mm (±0,79 in)🔖

Maximale Messabweichung Messdistanz > 1,5 m (4,92 ft)±3 mm (±0,12 in)🔖

Hmax1 450 mm (58 in)🔖

Kegeldurchmesser W0,70 m (2,29 ft)🔖

Funkrichtlinie EN 302372TLPR (Tanks Level Probing Radar)-Funkrichtlinie EN 302372🔖

Kalibrierpunktegleichmäßig über den Messbereich (0 … 100 %) verteilt🔖

Mindestabstand zwischen Referenzpunkt R und 100%-Marke≥ 400 mm (16 in)🔖

Minimale Spanne≥ 45 mm (1,77 in)🔖

Maximalwert für Abgleich Leer≥ 450 mm (17,72 in) (maximal 30 m (98 ft))🔖

Sendeleistung6,3 mW🔖

Mittlere Ausgangsleistung63 µW🔖

SignalkodierungFSK ±0,5 mA über dem Stromsignal🔖

Fehlerverhalten (gemäß NAMUR-Empfehlung NE 43): Minimaler Alarm (= Werkseinstellung):3,6 mA🔖

Fehlerverhalten (gemäß NAMUR-Empfehlung NE 43): Maximaler Alarm:22 mA🔖

Bürde4 … 20 mA passiv🔖

Minimale Anlaufspannung10,5 V🔖

Anlaufstrom< 3,6 mA🔖

Anlaufzeit< 15 s🔖

Minimale Betriebsspannung10,5 V🔖

Messdistanz bis 1,5 m (4,92 ft)max. ±20 mm (±0,79 in)🔖

Messdistanz > 1,5 m (4,92 ft)±3 mm (±0,12 in)🔖

Offset/nullpunktbis zu ±4 mm (±0,16 in)🔖

Zykluszeit≤ 200 ms🔖

Spannungsversorgung10,5 … 35 VDC, für andere Zündschutzarten sowie nicht-zertifizierte Geräteausfüh🔖

StromversorgungI= 4 … 20 mA🔖

Antenne, α = 6 °5 m (16 ft)🔖

Stromausgang 1 Betriebsarten4,0 … 20,5 mA, NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung), US mode: 3,9 … 20,8🔖

Stromausgang 2 Betriebsarten4,0 … 20,5 mA, NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung), US mode: 3,9 … 20,8🔖

Schaltausgang Elektrische Anschlusswerte U16 … 35 VDC🔖

Schaltausgang Elektrische Anschlusswerte I0 … 40 mA🔖

Schaltausgang InnenwiderstandRI < 880 Ω🔖

IsolationsspannungenPotenzialfrei, Isolationsspannung 1 350 VDC gegen Spannungsversorgung und 500 VA🔖

SchaltverzögerungFrei programmierbar im Bereich 0 … 100 s, getrennt für Ein- und Ausschaltpunkt🔖

U –10.5 V🔖

3 R L max £ B23 mA🔖

Geprüftgemäß IEC/DIN EN 60079-14 Unterkapitel 12.3 (IEC/DIN EN 60060-1 Kapitel 7)🔖

ReflektorMetallplatte mit Durchmesser ≥ 1 m (40 in)🔖

Abmessungen Antenne gekapselt, PVDF, 40 mm (1,5 in), Prozessanschluss UNI-Flansch. Maßeinheit mm (in)52.2 (2.06) mm (in)🔖

Maßeinheit mm (in)105.4 (4.15) mm (in)🔖

Nennstrom4 … 20 mA🔖

Leistungsaufnahmemax.0,9 W🔖

Dichtung, verstellbar, DN80kompatibel mit Flanschen EN DN80 PN10/PN40🔖

Dichtung, verstellbar, DN100kompatibel mit Flanschen EN DN100 PN10/PN16🔖

Minimaler Alarm3,6 mA🔖

Maximaler Alarm22 mA🔖

FehlerverhaltenMinimaler Alarm (= Werkseinstellung): 3,6 mA, Maximaler Alarm: 22 mA, Fehlerverh🔖

Zeit fuer Verbindungsaufbau< 30 s🔖

Umgebungstemperaturbereich ohne LCD-Anzeige–40 … +85 °C🔖

Umgebungstemperaturbereich mit LCD-Anzeige–40 … +85 °C (–40 … +185 °F)🔖

Einsatzhöhe nach IEC61010-1 Ed.3Generell bis 2 000 m (6 600 ft)🔖

Profinet-apl10BASE-T1L, 2-Draht 10 Mbit/s🔖

Umgebungstemperaturbereich ohne Einschränkungen–20 … +60 °C🔖

Housing rotation380°🔖

Browse by ship area

Look something up

Sourcing desk

Top categories

Four groups, one case file

Get started

Get service

Supplier network

Plans

Technical guides

Maritime Signal

OceanSphere Additive

OceanForge

AI knowledge on board, offline

FMR66B

Technical data.verified

Images from manufacturer documentation.

Applications

Features

Options

Standards

Also in Radar.

Request a quote for this model.

One person answers within 24 hours on working days.

Three things people ask first.
