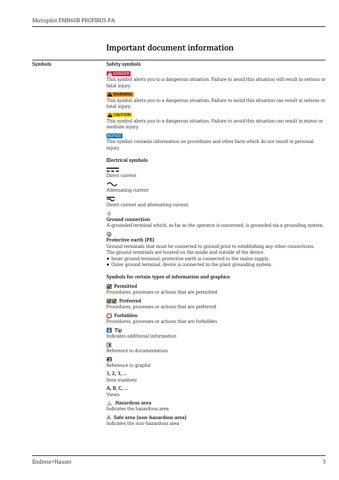

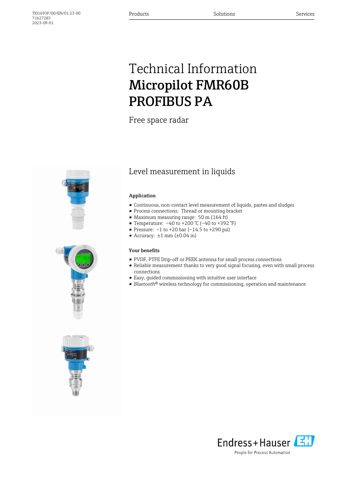

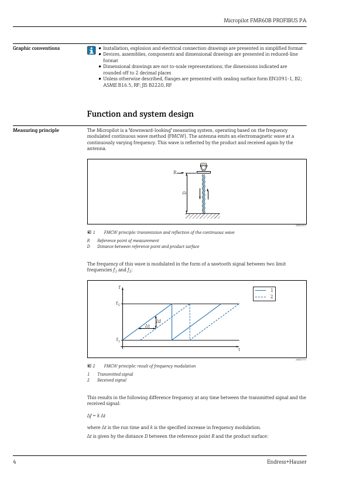

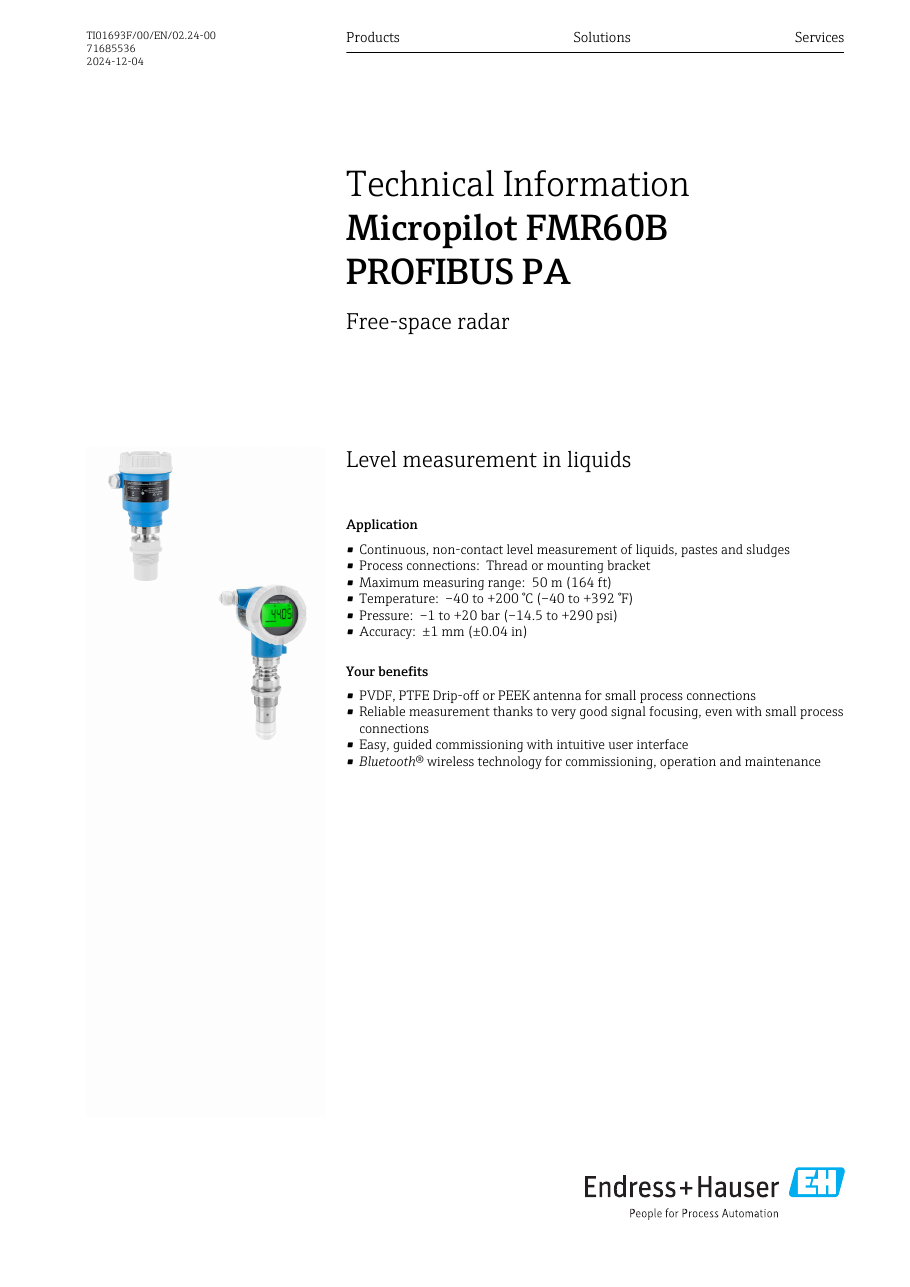

Maximum measuring range50 m
Temperature–40 to +200 °C
Pressure–1 to +20 bar
Accuracy±1 mm (±0.04 in)
Usable measuring rangeLength of antenna + 10 mm (0.4 in)
Antenna diameter40 mm (1.5 in)
PTFE Drip-off antenna diameter50 mm (2 in)
Media group A0 (εr 1.2 to 1.4)1.5 m (5 ft)
Media group A (εr 1.4 to 1.9)3 m (10 ft)
Media group B (εr 1.9 to 4)6 m (20 ft)
Media group C (εr 4 to 10)13 m (43 ft)
Media group D (εr >10)20 m (66 ft)
Operating frequencyApprox. 80 GHz
Transmission power - Peak power<1.5 mW
Transmission power - Average output power<70 µW
Data transmission rate31.25 kBit/s
Manufacturer ID17 (0x11)
Ident number0x1568 or 0x9700
Profile version3.02
Rated cross-section0.5 to 2.5 mm2 (20 to 13 AWG)
Overvoltage protection1000 V line to earth
Humidity60 % ±15 %
Reflectormetal plate with diameter ≥ 1 m (40 in)
Influence of ambient temperature2 mm/10 K Average TC
Encapsulated antenna, PVDF40 mm (1.57 in)
Maximum nozzle length Hmax600 mm (24 in)
PTFE Drip-off antenna50 mm (2 in)
Integrated antenna, PEEK20 mm (0.75 in)
Maximum nozzle length Hmax as a function of the nozzle diameter D40 to 50 mm (1.6 to 2 in) 200 mm (8 in)
W = D × 0.265 m (16 ft) 1.23 m (4.04 ft)
W = D × 0.145 m (16 ft) 0.70 m (2.29 ft)
Process temperature0 to +200 °C
Height with cover comprising glass sight glass101 (3.98) mm (in)
Encapsulated antennaPVDF, 40 mm (1.5 in)
UNI flange3"/DN80/80A
Weight0.50 kg (1.10 lb)
Process temperature version≤150 °C (302 °F)
MaterialPP, weight 0.50 kg (1.10 lb)
Dimensions; integrated antenna, PEEK, 20 mm (0.75 in); process connection, thread 1/2".124 mm (4.88 in) mm (in)
Dimensions; integrated antenna, PEEK, 40 mm (1.5 in); process connection, thread 1-1/2".A: Process temperature version ≤150 °C (302 °F), B: Process temperature version mm (in)
Antenna and process connection adapterEncapsulated antenna, PVDF, 40 mm (1.5 in): 0.60 kg (1.32 lb), Drip-off antenna
Process connection316L / 1.4404
Housing adapter316L / 1.4404
CertificationsEN 302729
AntennaIntegrated antenna, PEEK, 40 mm (1.5 in)
Dimensions64 mm (in)
Mounting bracketL-form, in combination with encapsulated antenna, PVDF, 40 mm (1.5 in) or drip-o
Degree of protectionIP68 / NEMA 6P, IP66 / NEMA 4x
Connecting cableConnecting cable (option) up to 30 m (98 ft), Customer-supplied standard cable u
Push-in CAGE CLAMP®Conductor cross-section: Solid conductor 0.2 to 0.75 mm2 (24 to 18 AWG), Fine-st
Ambient temperature–40 to +80 °C (–40 to +176 °F), Option: –50 to +80 °C (–58 to +176 °F)
HART loadMin. 250 Ω
Minimum start-up voltage10.5 V
Start-up current< 3.6 mA
Starting time< 15 s
Minimum operating voltage10.5 V
Spark-over voltagemin. 400 VDC
Tested according toIEC / DIN EN 60079-14 sub chapter 12.3 (IEC / DIN EN 60060-1 chapter 7)
Nominal discharge current10 kA
Reference operating conditionsTemperature = +24 °C (+75 °F) ±5 °C (±9 °F)
Measuring distance up to 0.8 m (2.62 ft)max. ±4 mm (±0.16 in)
Measuring distance > 0.8 m (2.62 ft)±1 mm (±0.04 in)
Non-repeatability≤ 1 mm (0.04 in)
Measured value resolutionDead band according to DIN EN IEC 61298-2 / DIN EN IEC 60770-1:
Ambient temperature range–40 to +85 °C (–40 to +185 °F)
Maximum measured errorMeasuring distance up to 0.8 m (2.62 ft): max. ±4 mm (±0.16 in)
Response timeAccording to DIN EN IEC 61298-2 / DIN EN IEC 60770-1 , the step response time is
Maximaler Messbereich50 m (164 ft)
Temperatur–40 … +200 °C (–40 … +392 °F)
Druck–1 … +20 bar (–14,5 … +290 psi)
Arbeitsfrequenzca. 80 GHz
Sendeleistung<1,5 mW Peakleistung
Kabelaußendurchmesser Kunststoff5 … 10 mm (0,2 … 0,38 in)
Kabelaußendurchmesser Messing vernickelt7 … 10,5 mm (0,28 … 0,41 in)
Kabelaußendurchmesser Edelstahl7 … 12 mm (0,28 … 0,47 in)
Einfluss Umgebungstempe-2 mm/10 K
Measuring range1,5 m (5 ft)
Weight1,00 kg (2,20 lb)
Antenneintegriert, PEEK, 20 mm (0,75 in)
FunkrichtlinieEN 302729
FccPart 15 of the FCC rules
Mindestabstand zwischen Referenzpunkt R und 100%-Marke A ≥400 mm (16 in)
Minimale Spanne F ≥45 mm (1,77 in)
Höhe bei Deckel mit Sichtscheibe aus Glas101
Deckel ohne Sichtscheibe144
Antenne gekapselt40 mm (1.5 in)
Abmessungen Antenne gekapselt, PVDF, 40 mm (1,5 in), Prozessanschluss UNI-Flansch50 mm
Abmessungen UNI Flansch 3"/DN80/80A19 (0.75) mm (in)
Drip-off Antenne50 mm (2 in)
L389 mm (3,50 in) mm (in)
UNI Flansch 3"/DN80/80APassend zu ASME B16.5, 3" 150lbs / EN1092-1; DN80 PN16 / JIS B2220; 10K 80A
UNI Flansch4"/DN100/100A
L2124 mm (4,88 in)
Housing316L
AdapterPA66-GF oder Aluminium oder 316L
Gewindehülse316L (1.4404)
Process connection316L (1.4404)
Gehäuseadapter316L (1.4404)
Material; Antenneintegriert, 40 mm (1,5 in)
Antenne gekapselt, PVDF40 mm (1,5 in)
Antenne integriert, PEEK20 mm (0,75 in)
Abmessungen Wetterschutzhaube, Kunststoff165 (6.5) mm (in)
SchutzartIP68 / NEMA 6P, IP66 / NEMA 4x
Außendurchmesser6 … 10 mm (0,24 … 0,4 in)
Umgebungstemperatur–40 … +80 °C (–40 … +176 °F), Option: –50 … +80 °C (–58 … +176 °F)
Genauigkeit±1 mm (±0,04 in)
WD × 0,14 m
Umgebungstemperaturbereich–40 … +85 °C (–40 … +185 °F)
Prozesstemperaturbereich–20 … +150 °C (–4 … +302 °F)
Prozesstemperaturbereich bei CSA C/US Zulassung0 … +200 °C
Gehäusematerial316L
KlimaklasseDIN EN 60068-2-38 (Prüfung Z/AD)
Einsatzhöhe nach IEC61010-1 Ed.3bis 2 000 m (6 600 ft)
Schutzart Gehäuse und ProzessanschlussIP66/68, TYPE 4X/6P
Schutzart Kabeleinführungen (verschraubung M20, Kunststoff)IP66/68 TYPE 4X/6P
Schutzart Kabeleinführungen (verschraubung M20, Messing vernickelt)IP66/68 TYPE 4X/6P
Schutzart Kabeleinführungen (verschraubung M20, 316L)IP66/68 TYPE 4X/6P
Schutzart Kabeleinführungen (Gewinde M20)IP66/68 TYPE 4X/6P
Schutzart Kabeleinführungen (Gewinde G1/2)IP66/68 TYPE 4X/6P
Schutzart Kabeleinführungen (Gewinde NPT1/2)IP66/68 TYPE 4X/6P
Schutzart Kabeleinführungen (Stecker HAN7D, 90 Grad)IP65 NEMA Type 4X
Schutzart Kabeleinführungen (Stecker M12, geschlossen)IP66/67 NEMA Type 4X
Schutzart Kabeleinführungen (Stecker M12, offen)IP20, NEMA Type 1
SchwingungsfestigkeitDIN EN 60068-2-64 / IEC 60068-2-64 bei 5 … 2 000 Hz: 1,5 (m/s2)2/Hz
Elektromagnetische VerträglichkeitEN 61326-Serie und NAMUR-Empfehlung EMV (NE
Höhe bei Deckel mit Sichtfenster aus Glas (Geräte für Ex d, Staub Ex)!101 (3.98) mm
Deckel ohne Sichtfenster144 (5.67) mm
Antenne gekapselt, PVDF, 40 mm (1,5 in)50.2 (1.98) mm
Prozessanschluss:Gewinde ISO228 G1-1/2, PVDF
MediengruppeA0 (εr 1,2 … 1,4)
Stromausgang 1 Betriebsarten4,0 … 20,5 mA, NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung), US mode: 3,9 … 20,8
Stromausgang 2 Betriebsarten4,0 … 20,5 mA, NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung), US mode: 3,9 … 20,8
Schaltausgang Elektrische AnschlusswerteU = 16 … 35 VDC, I = 0 … 40 mA
Schaltausgang InnenwiderstandRI < 880 Ω
IsolationsspannungenPotenzialfrei, Isolationsspannung 1 350 VDC gegen Spannungsversorgung und 500 VA
SchaltverzögerungFrei programmierbar im Bereich 0 … 100 s, getrennt für Ein- und Ausschaltpunkt
Minimale Anlaufspannung10,5 V
Anlaufstrom< 3,6 mA
Anlaufzeit< 15 s
Minimale Betriebsspannung10,5 V
Zeit für Verbindungsaufbau< 30 s
Zündspannungmin. 400 VDC
Geprüftgemäß IEC/DIN EN 60079-14 Unterkapitel 12.3 (IEC/DIN EN 60060-1 Kapitel 7)
Nennableitstrom10 kA
Referenzbedingungen Temperatur+24 °C (+75 °F) ±5 °C (±9 °F)
Referenzbedingungen Druck960 mbar abs. (14 psia) ±100 mbar (±1,45 psi)
Referenzbedingungen Luftfeuchte60 % ±15 %
Nichtwiederholbarkeit≤ 1 mm (0,04 in)
Abweichende Werte im Nahbereich4 (0.16) mm (in)
Mittlerer TK (Digitalausgang (HART))2 mm/10 K
Mittlerer TK (Analog (Stromausgang 1) Nullpunkt (4 mA))0,02 %/10 K
Mittlerer TK (Analog (Stromausgang 1) Spanne (20 mA))0,05 %/10 K
Mittlerer TK (Analog (Stromausgang 2) Nullpunkt (4 mA))0,08 %/10 K
Mittlerer TK (Analog (Stromausgang 2) Spanne (20 mA))0,08 %/10 K
Optimale Materialdicke1,25 mm (0,049 in)
GewindeM20
Antennenlänge40 mm (1,5 in)
Minimale Anlaufspannung:10,5 V
Anlaufstrom:< 3,6 mA
Anlaufzeit:< 15 s
Minimale Betriebsspannung:10,5 V
Zeit für Verbindungsaufbau:< 30 s
ReferenzbedingungenTemperatur = +24 °C (+75 °F) ±5 °C (±9 °F)
Mittlerer TK =2 mm/10 K
Nullpunkt (4 mA): mittlerer TK =0,02 %/10 K
Spann (20 mA): mittlerer TK =0,05 %/10 K
Prozessdruckbereich–1 … 3 bar (–14,5 … 43,5 psi)
Tp–40 … +80 °C (–40 … +176 °F)
Abmessungen UNI Flansch 3"/DN80/80A. Maßeinheit mm (in)45°
Hersteller-id:17 (0x11)
Ident number:0x1568 oder 0x9700
Profil-version:3.02
R0.8 (2.62) m (!)
ReaktionszeitDie folgenden Sprungantwortzeiten (gemäß DIN EN IEC 61298-2 / DIN EN IEC 60770-1
Wasserstoff+20 °C (+68 °F)
Wasser (Sattdampf)+100 °C (+212 °F)
Maximum permissible torque30 Nm (22 lbf ft)
Installation torque0.7 Nm (0.52 lbf ft)±0.2 Nm (0.15 lbf
Installation height as perGenerally up to 2 000 m (6 600 ft) above sea level
HousingIP66/68, NEMA Type 4X/6P
Cable entriesM20 coupling, plastic, IP66/68 NEMA Type 4X/6P
M20 coupling, nickel-plated brass
Drip-off antenna50 mm (2 in)
Process pressure range-1 to 16 bar (-14.5 to 232 psi)
U =16 to 35 VDC
I =0 to 40 mA
RI <880 Ω
Floating, insulation voltage 1350 VDC in relation to power supply
Supply voltage10.5 to 35 VDC
Nominal current4 to 20 mA
Installation heightup to 2 000 m (6 600 ft)
Degree of protection - HousingIP66/68, NEMA TYPE 4X/6P
Degree of protection - Cable entriesIP66/68, NEMA TYPE 4X/6P
Vibration resistance1.5 (m/s2)2/Hz
Integrated antennaPEEK, 40 mm (1.5 in)
Dielectric constantεr ≥ 1.2
Switch-on delay0.0 to 100.0 s
Switch-off delay0.0 to 100.0 s
Messbereich A0 (εr 1,2 … 1,4)1,5 m (5 ft)
Messbereich A (εr 1,4 … 1,9)2,5 m (8 ft)
Messbereich B (εr 1,9 … 4)5 m (16 ft)
Messbereich C (εr 4 … 10)8 m (26 ft)
Messbereich D (εr >10)10 m (33 ft)
A0 (εr 1,2 … 1,4)1 m (3,3 ft)
A (εr 1,4 … 1,9)1,5 m (5 ft)
B (εr 1,9 … 4)3 m (10 ft)
C (εr 4 … 10)6 m (20 ft)
D (εr >10)8 m (26 ft)
Prozesstemperatur P1-20 °C (–4 °F)
Prozesstemperatur P3+150 °C (+302 °F)
Prozesstemperatur P4+150 °C (+302 °F)
Ta P4-20 °C (–4 °F)
Prozesstemperatur P5-20 °C (–4 °F)
Ta P5-20 °C (–4 °F)
Ta P3+47 °C (+117 °F)
Prozesstemperatur-20 … +150 °C (-4 … +302 °F)
Maximale Stutzenlänge Hmax600 mm (24 in)
Leiterquerschnitt0,2 … 0,75 mm2 (24 … 18 AWG)
Ta+76 °C (+169 °F)
P5Tp: –20 °C (–4 °F) | Ta: –20 °C (–4 °F)
P3Tp: +200 °C (+392 °F) | Ta: +47 °C (+117 °F)
P4Tp: +200 °C (+392 °F) | Ta: –20 °C (–4 °F)
Kunststoffgehäuse; Prozesstemperatur–20 … +200 °C (–4 … +392 °F)
Kunststoffgehäuse; Prozesstemperatur bei CSA C/US Zulassung0 … +200 °C (+32 … +392 °F)
Prozesstemperatur (mit CSA C/US Zulassung)0 … +130 °C (+32 … +266 °F)
Prozessanschluss GewindeFKM Viton GLT –40 … +130 °C (–40 … +266 °F) –1 … 16 bar (–14,5 … 232 psi)
Prozessanschluss UNI Flansch PPFKM Viton GLT –40 … +80 °C (–40 … +176 °F) –1 … 3 bar (–14,5 … 43,5 psi)
Prozessanschluss UNI Flansch 316LFKM Viton GLT –40 … +130 °C (–40 … +266 °F) –1 … 3 bar (–14,5 … 43,5 psi)
Antenne integriertPEEK, 20 mm (0,75 in)
Prozessanschluss Gewinde ¾"FKM Viton GLT –40 … +150 °C (–40 … +302 °F) –1 … 20 bar (–14,5 … 290 psi)
Nozzle diameter D≥150 mm
Torque50 Nm
Protective earth or grounding of the cable shield> 1 mm2 (17 AWG)
External ground terminal0.5 to 4 mm2 (20 to 12 AWG)
Multidrop-strom4 mA
Messwertauflösung Digital1 mm
Multidrop-strom:4 mA
Reaktionszeit bei U= 10,5 … 35 V, I= 4 … 20 mA und Tamb= –50 … +80 °C (–58 … +176 °F)< 1 s
MesswertauflösungDigital: 1 mm
