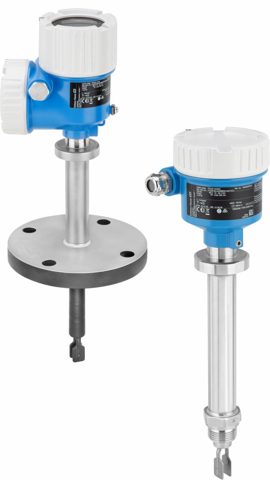

Endress+Hauser FTL64

Dane techniczne

Dane techniczne.zweryfikowano

Każda wartość poniżej pochodzi z karty katalogowej producenta lub wpisu towarzystwa klasyfikacyjnego dla tego modelu.

Measuring principleThe sensor's tuning fork vibrates at its intrinsic frequency. As soon as the liq🔖

Supply voltageU = 19 to 253 VAC, 50 Hz/60 Hz / 19 to 55 VDC🔖

Current consumptionResidual current when blocked: I ≤ 3.8 mA🔖

Power consumption≤ 0.5 W🔖

Load current≤ 350 mA with overload and short-circuit protection🔖

Capacitance loadC ≤ 0.5 µF at 55 V, C ≤ 1.0 µF at 24 V🔖

Residual currentI < 100 µA (for blocked transistor)🔖

Hysteresis2.5 mm (0.1 in)🔖

Non-repeatability0.3 mm (0.01 in)🔖

Influence of the process temperature+1.4 to –5.5 mm (+0.06 to –0.22 in)🔖

Influence of the process pressure0 to –3.9 mm (0 to –0.15 in)🔖

Ambient temperature range–40 to +70 °C🔖

Maximum connection voltage35 V DC🔖

Maximum lateral loading capacity75 Nm (55 lbf ft)🔖

Ta Max.60 °C (140 °F)🔖

Tp230 °C (446 °F)🔖

Ta-60 °C (-76 °F)🔖

HumidityOperation up to 100 %. Do not open in a condensing atmosphere.🔖

Operating altitudeAs per IEC 61010-1 Ed.3: • Up to 2 000 m (6 600 ft) above sea level • Can be ext🔖

Climate classAs per IEC 60068-2-38 test Z/AD🔖

Degree of protectionIn accordance with DIN EN 60529, NEMA 250 IP66/IP68 NEMA 4x/6P Types of housing:🔖

Vibration resistanceAs per IEC60068-2-64-2009 a(RMS) = 50 m/s2, f = 5 to 2 000 Hz, t = 3 planes x 2🔖

Shock resistanceIn accordance with IEC60068-2-27-2008: 300 m/s² [= 30 gn] + 18 ms gn: standard a🔖

Electromagnetic compatibility• Electromagnetic compatibility as per EN 61326 series and NAMUR recommendation🔖

Process temperature range–60 to +230 °C (–76 to +446 °F)🔖

Membrane burst pressure200 bar (2 900 psi)🔖

Viscosity≤ 10 000 mPa⋅s🔖

Solids contentsø ≤ 5 mm (0.2 in)🔖

Lateral loading capacity≤75 Nm🔖

Materiał316L🔖

Sensor length148 to 3 000 mm (5.83 to 118.11 in) mm (in)🔖

Tuning fork17.2 (0.68) mm (in)🔖

Process connections66.5 (2.62) mm (in)🔖

Masa1.0 kg (2.21 lb)🔖

Pressure ratingCl. 600🔖

TypDN25🔖

Basic weight1.35 kg (2.98 lb)🔖

Process connection and pipe extension316L (1.4435), optional 2.4602 (AlloyC22), optional PFA coating (conductive)🔖

Flanges316L (1.4404)🔖

Surface roughnessRa ≤3.2 µm (126 µin)🔖

U9...20 V DC🔖

Cable cross-sectionup to 2.5 mm2 (14 AWG)🔖

Pressure Equipment≤ 200 bar (2 900 psi)🔖

Process seal as per ANSI/ISA12.27.01🔖

ZertifikateEN10204🔖

Ø60 (2.36)🔖

Zatwierdzeniewith inspection certificate EN 10204 - 3.1 material🔖

PrzyłączeNPT 1½, ASME B 1.20.1🔖

Pressuresup to 100 bar (1 450 psi)🔖

Viscositiesup to 10 000 mPa⋅s🔖

Standard pipe extensionup to 3 m (9.8 ft) and up to 6 m (20 ft) on request.🔖

Residual voltage when switched through:typically 12 V🔖

Load• Load with a minimum holding power/rated power of 2.5 VA at 253 V (10 mA) or 0.🔖

Max<3.8 mA🔖

Min<3.8 mA🔖

I max350 mA🔖

Umax55 V🔖

Connectable loadIAC ≤ 6 A, U~ ≤ AC 253 V; P~ ≤ 1 500 VA, cos φ = 1, P~ ≤ 750 VA, cos φ > 0.7🔖

Behavior of output signalOK status: MAX mode of operation 150 Hz, MIN mode of operation 50 Hz🔖

TerminalsTerminals for cable cross-section up to 2.5 mm2 (14 AWG). Use ferrules for the w🔖

Connection data interfaceNAMUR IEC 60947-5-6🔖

Reference operating conditionsAs per IEC 62828-2🔖

Ambient temperature+23 °C (+73 °F)🔖

Process temperature+23 °C (+73 °F)🔖

Humidity jconstant, in the range: 5 to 80% rF ± 5%🔖

Medium density (water)1 g/cm³ (62.4 lb/ft³)🔖

Atmospheric pressure pAconstant, in the range: 860 to 1 060 mbar (12.47 to 15.37 psi)🔖

Density selection switch> 0.7 g/cm3 (43.7 lb/ft3)🔖

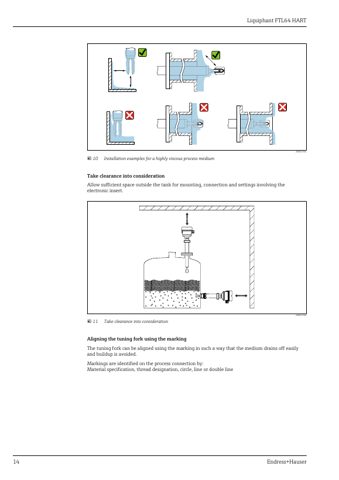

Minimum distance between the tuning fork and the tank wall or pipe wall10 mm (0.39 in)🔖

Maximum measurement error± 1 mm (0.04 in) at switch point🔖

Optionally available to order:• –50 °C (–58 °F) with restricted operating life and performance🔖

Minimum permitted ambient temperature of the plastic housing–20 °C (–4 °F)🔖

Ta [°C]70 °C🔖

Tp [°C]280 °C🔖

Temperature280 °C🔖

Dummy cover materialAluminum EN AC 43400🔖

Cover with sight glass materialAluminum EN AC 43400, PC Lexan 943A synthetic glass🔖

Plug materialAluminum, Plastic (PBT-GF30-FR) in Ex-free, Ex i or IS combination with cable gl🔖

ASME B 31.3/31.1Ausführung und Werkstoffe gemäß ASME B31.3/31.1. Die Schweißnähte sind voll durc🔖

Switch outputPreset switching delay times can be ordered: • 0.5 s when the tuning fork is co🔖

Protocol-specific dataHART • Manufacturer ID: 17 (0x11) • Device type code: 0x11C4 • Device revision:🔖

Dead time (t1): Minimum200 ms🔖

Dead time (t1): Maximum800 ms🔖

Time constant T63 (t2):0 to 999 s🔖

Settling time (t3): minimum200 ms🔖

Cycle time (update time): Cyclic (burst):at least 300 ms🔖

Hysteresis:2.5 mm (0.1 in)🔖

Non-repeatability:0.5 mm (0.02 in)🔖

Influence of the process: temperature:+1.4 to –5.5 mm (+0.06 to –0.22 in)🔖

Influence of the process: pressure:0 to –3.9 mm (0 to –0.15 in)🔖

Height with cover comprising glass sight glass (devices for Ex d/XP, dust Ex)!101 (3.98) mm (in)🔖

Height with cover comprising plastic sight glass110 (4.33) mm (in)🔖

Cover without sight glass130 (5.12) mm (in)🔖

230 °C (446 °F): approx.160 mm (6.3 in)🔖

280 °C (536 °F): approx.200 mm (7.87 in)🔖

PFA (conductive) 230 °C (446 °F): approx.160 mm (6.3 in)🔖

Minimum start-up voltage:10.5 V🔖

Start-up current:> 3.6 mA🔖

Minimum operating voltage:10.5 V🔖

Rated current4 to 20 mA HART🔖

Supply voltage and internal ground terminal0.5 to 2.5 mm2 (20 to 14 AWG)🔖

External ground terminal0.5 to 4 mm2 (20 to 12 AWG)🔖

Process pressure range of the sensors1450 psi🔖

Flanges (standard specifications → Product Configurator)according to EN/DIN from DN 25🔖

HART loadmin. 250 Ω🔖

Communication typeEthernet Advanced Physical Layer 10BASE-T1L🔖

Baud ratesAutomatic 10 Mbit/s with full-duplex detection🔖

PeriodsFrom 32 ms🔖

Device profileApplication interface identifier 0xB360 Generic device (PA 4.02 Profile Discrete🔖

Manufacturer ID0x11🔖

Mechanical load75 Nm (55 lbf ft)🔖

Thermal shock≤ 120 K/s🔖

Process pressure range100 bar (1 450 psi)🔖

Test pressure1.5 · PN🔖

Density> 0.7 g/cm3🔖

Single compartment; 316L, cast118 (4.65) mm (in)🔖

Dual compartment, L-shaped housing; material147 (5.79) mm (in)🔖

Materiał316L, cast🔖

Temperature spacer length160 mm (6.3 in) mm (in)🔖

Process connection material316L or Alloy C22🔖

Pipe extension length148 to 3 000 mm (5.83 to 118.11 in) mm (in)🔖

Lower limit0.45 mm (0.02 in) mm (in)🔖

Upper limit1.6 mm (0.06 in) mm (in)🔖

Maximum diameter⌀ 24.6 mm (0.97 in) mm (in)🔖

Height of process connection18 (0.71) mm (in)🔖

Thread ISO228 G ¾66.5 (2.62) mm (in)🔖

Thread ISO228 G 169 (2.72) mm (in)🔖

!602.36 (in)🔖

20.08 (in)🔖

180.71 (in)🔖

Material:1.4435 (AISI 316L)🔖

Approval:with inspection certificate EN 10204 - 3.1 material🔖

Pipe extension sensor lengths L:148 to 3 000 mm (5.83 to 118.11 in)🔖

Lower limit:0.45 mm (0.02 in)🔖

Upper limit:1.6 mm (0.06 in)🔖

Maximum diameter:⌀ 24.6 mm (0.97 in)🔖

Process connection height40 (1.57) mm (in)🔖

Weather protection cover, plastic0.2 kg (0.44 lb)🔖

Weather protection cover, metal0.93 kg (2.05 lb)🔖

Relay contact materialsilver/nickel AgNi 90/10🔖

Minimum distance between the fork tip and the tank wall or pipe wall:10 mm (0.39 in)🔖

Maximum measured error± 1 mm (0.04 in) at switch point🔖

ObudowaSingle compartment, aluminum, coated: 0.8 kg (1.76 lb)🔖

316L cast2.1 kg (4.63 lb)🔖

Dual compartment L-shaped; aluminum coated1.22 kg (2.69 lb)🔖

Gas-tight feedthrough0.2 kg (0.44 lb)🔖

Pipe extension1 000 mm: 0.9 kg (1.98 lb)🔖

Temperature rangeup to 280 °C (536 °F)🔖

Power supply DC10.5 to 30 V🔖

RLmax maximum load resistance848 W🔖

Supply voltage UB10.5 to 35 V🔖

Maximum working pressure100 bar🔖

Suitable for high-temperature applications up to280 °C (536 °F)🔖

Il>0,7🔖

Imax350 mA🔖

Δu<100 µA🔖

Optionally available:• –50 °C (–58 °F)🔖

Permitted connection voltage exceeded!35 V DC🔖

Ta [°F]158 °F🔖

A [°C]230 °C🔖

A [°F]446 °F🔖

B [°C]280 °C🔖

B [°F]536 °F🔖

Density setting> 0.7 g/cm³ (> 43.7 lb/ft³)🔖

Prozesstemperaturbereich–60 … +280 °C (–76 … +536 °F)/bis 300 °C (572 °F) für max. 50 h kumuliert🔖

Druckbis 100 bar (1 450 psi)🔖

Viskositätbis 10 000 mPa⋅s🔖

Spannungsversorgung DC10,5 … 30 V🔖

RLmax maximaler Bürdenwiderstand1065 W🔖

Versorgungsspannung10,5 … 35 V🔖

Versorgungsspannung HARTDC 10,5 … 35 V (Ex d, Ex e, nicht Ex)🔖

Apl-leistungsklasseDC 9,6 … 15 V 540 mW🔖

Potenzialausgleichsleitung2,5 mm2 (14 AWG)🔖

Versorgungsspannung und interne Erdungsklemme0,5 … 2,5 mm2 (20 … 14 AWG)🔖

Externe Erdungsklemme0,5 … 4 mm2 (20 … 12 AWG)🔖

Kabelaußendurchmesser⌀5 … 10 mm (0,2 … 0,38 in)🔖

Bemessungsquerschnitt> 1 mm2 (17 AWG)🔖

Kabelkapazität45 … 200 nF/km🔖

Schleifenwiderstand15 … 150 Ω/km🔖

Kabelinduktivität0,4 … 1 mH/km🔖

ÜberspannungsschutzGeräte von Endress+Hauser erfüllen die Produktnorm IEC 61326-1 (Tabelle 2 Indust🔖

Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen1 000-V- Leitung gegen Erde🔖

Zündspannungmin. DC 400 V🔖

Nennableitstrom10 kA🔖

Referenzbedingungen• Nach IEC 62828-2🔖

Umgebungstemperatur+23 °C🔖

Prozesstemperatur+23 °C🔖

Feuchte j = konstantim Bereich: 5 bis 80 % rF ± 5 %🔖

Messstoffdichte (Wasser)1 g/cm³ (62,4 lb/ft³)🔖

Atmosphärendruck pA = konstantim Bereich: 860 … 1 060 mbar (12,47 … 15,37 psi)🔖

Dichtewahlschalter> 0,7 g/cm3🔖

Last mit HART250 Ω🔖

Mindestabstand der Schwinggabel zur Tankwand oder zur Rohrwandung10 mm (0,39 in)🔖

Reaktionszeit100 ms🔖

HystereseTypisch 2,5 mm🔖

Nicht-wiederholbarkeit0,5 mm (0,02 in)🔖

Einfluss Prozesstemperatur+1,4 … –5,5 mm (+0,06 … –0,22 in)🔖

Einfluss Prozessdruck0 … –3,9 mm (0 … –0,15 in)🔖

Mindestabstand der Schwinggabel10 mm (0,39 in)🔖

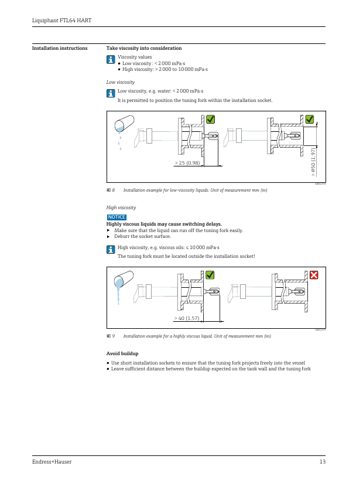

ViskositätswerteGeringe Viskosität: < 2 000 mPa⋅s, Hohe Viskosität: > 2 000 … 10 000 mPa⋅s🔖

Maximale seitliche Belastbarkeit der Rohr-verlängerungen und Sensoren75 Nm (55 lbf ft)🔖

Umgebungstemperaturbereich ohne LCD-Anzeige–40 … +70 °C (–40 … +158 °F)🔖

Umgebungstemperaturbereich mit LCD-Anzeige–40 … +70 °C (–40 … +158 °F) mit Einschränkungen in den optischen Eigenschaften🔖

Betriebstemperaturbereich ohne Einschränkungen–20 … +60 °C (–4 … +140 °F)🔖

KlimaklasseNach IEC 60068-2-38 Prüfung Z/AD🔖

SchutzartIP68 Testbedingung: 1,83 m H2O für 24 h🔖

SchwingungsfestigkeitNach IEC60068-2-64-2008 a(RMS) = 50 m/s2, f = 5 … 2 000 Hz, t = 3 Achsen x 2 h🔖

SchockfestigkeitNach IEC 60068-2-27-2008: 300 m/s² [= 30 gn] + 18 ms gn: Normfallbeschleunigung🔖

Elektromagnetische VerträglichkeitEN 61326-Serie und NAMUR-Empfehlung EMV (NE21)🔖

Max. Prozessdruck PN100 bar (1 450 psi)🔖

Max. Temperatur230 °C (446 °F)🔖

Max. Viskosität10 000 mPa⋅s🔖

Max. Feststoffanteil⌀ ≤ 5 mm (0,2 in)🔖

Höhe bei Deckel mit Sichtscheibe aus Glas101 (3.98) mm (in)🔖

Deckel ohne Sichtscheibe130 (5.12)🔖

Rohrverlängerung Sensorlänge L148 … 3 000 mm (5,83 … 118,11 in) mm (in)🔖

Längentoleranzen L< 1 m (3,3 ft) = –5 mm (–0,2 in), 1 … 3 m (3,3 … 9,8 ft) = –10 mm (–0,39 in), 3 mm (in)🔖

DruckstufePN100🔖

Temperatur≤ 280 °C (536 °F)🔖

Höhe Prozessanschluss A18 mm🔖

Höhe Prozessanschluss B57 mm🔖

Gewicht2,5 kg (5,51 lb)🔖

TypDN50🔖

Prozessberührende Werkstoffe316L (1.4435 oder 1.4404)🔖

SchwinggabelS31803 (1.4462)🔖

Flansche316L (1.4404)🔖

Einkammergehäuse, Alu, beschichtetAlu-EN AC 43400 (Cu max. 0,1%)🔖

Einkammergehäuse, 316L, HygieneEdelstahl 316L (1.4404)🔖

Potentialausgleich316L🔖

StopfenPBT-GF30-FR oder Aluminium🔖

GehäuseAlu-EN AC 43400 (Cu max. 0,1%)🔖

DeckelAlu-EN AC 43400 (Cu max. 0,1%) mit Sichtscheibe Borosilikat🔖

BlinddeckelAlu-EN AC 43400 (Cu max. 0,1%)🔖

M12-Buchse IP69Einseitig konfektioniert, Abgewinkelt, 5 m (16 ft) Kabel PVC (orange), Nutmutter🔖

M12-Buchse IP67Abgewinkelt, 5 m (16 ft) Kabel PVC (grau), Nutmutter Cu Sn/Ni, Griffkörper: PUR🔖

Drückebis 100 bar (1 450 psi)🔖

Viskositätenbis 10 000 mPa⋅s🔖

Standard Rohrverlängerungbis 3 m (9,8 ft) und bis 6 m (20 ft) auf Anfrage.🔖

Restspannung im durchgeschalteten Zustand:Typisch 12 V🔖

StromaufnahmeReststrom im gesperrten Zustand: I ≤ 3,8 mA🔖

Anschließbare Last (Bürde)• Last mit einer minimalen Halteleistung/Bemessungsleistung 2,5 VA bei 253 V (10🔖

KlemmenKlemmen für Leitungsquerschnitt bis zu 2,5 mm2 (14 AWG). Für die Litzen Aderendh🔖

Betriebsspannung24 V, 50 Hz/60 Hz🔖

Halteleistung/bemessungsleistung> 0,5 VA, < 8,4 VA🔖

Leistungsaufnahme≤ 0,5 W🔖

Laststrom≤ 350 mA mit Überlast- und Kurzschlussschutz🔖

Kapazitive LastC ≤ 0,5 µF bei 55 V, C ≤ 1,0 µF bei 24 V🔖

ReststromI < 100 µA (bei gesperrtem Transistor)🔖

Anschließbare LastIAC ≤ 6 A (Ex de 4 A), U~ ≤ AC 253 V; P~ ≤ 1 500 VA, cos φ = 1, P~ ≤ 750 VA, cos🔖

Com>0,7🔖

U~19...253 V AC🔖

I>0,5 A🔖

Betriebshöhe nach IEC 61010-1 Ed.3Bis 2 000 m (6 500 ft) über Normalnull🔖

Erweiterbar bis3 000 m (9 800 ft) über Normalnull bei Verwendung eines Überspannungsschutzes (O🔖

Schutzart nach DIN EN 60529, NEMA 250IP66/IP68 NEMA 4X/6P🔖

Schwingungsfestigkeit nach IEC60068-2-64-2008a(RMS) = 50 m/s2, f = 5 … 2 000 Hz, t = 3 Achsen x 2 h🔖

Schockfestigkeit nach IEC60068-2-27-2008300 m/s² [= 30 gn] + 18 ms🔖

Thermischer Schock≤ 120 K/s🔖

Längeca. 160 mm (6,3 in) mm (in)🔖

Untergrenze Schichtdicke PFA (leitfähig)0,45 mm🔖

Obergrenze Schichtdicke PFA (leitfähig)1,6 mm🔖

Maximaler Durchmesser⌀ 24,6 mm (0,97 in)🔖

Gewinde ISO228 G ¾66,5 mm🔖

Gewinde ISO228 G 169 mm🔖

Max. Betriebsdruck100 bar🔖

Max. Betriebstemperatur280 °C🔖

Maximale seitliche Belastbarkeit der Rohrverlängerungen und Sensoren75 Nm🔖

Höhe bei Deckel mit Sichtscheibe aus Glas (Geräte für Ex d/XP, Staub Ex)110 (4.33)🔖

Sensorlänge L148 … 3 000 mm (5,83 … 118,11 in) mm (in)🔖

Prozessanschluss, DichtflächeGewinde ISO228, G🔖

Höhe ProzessanschlussA 18 (0.71)🔖

Druckstufe:≤ 100 bar (1 450 psi)🔖

Temperatur:≤ 280 °C (536 °F)🔖

Gewicht G ¾:0,2 kg (0,44 lb)🔖

Gewicht G 1:0,33 kg (0,73 lb)🔖

ElektronikeinsatzFEL60H🔖

Minimale Anlaufspannung10,5 V🔖

Anlaufstrom> 3,6 mA🔖

Minimale Betriebsspannung10,5 V🔖

Kabelaußendurchmesser Kunststoff⌀5 … 10 mm (0,2 … 0,38 in)🔖

Kabelaußendurchmesser Messing vernickelt⌀7 … 10,5 mm (0,28 … 0,41 in)🔖

Kabelaußendurchmesser Edelstahl⌀7 … 12 mm (0,28 … 0,47 in)🔖

Referenzbedingungen Umgebungstemperatur+23 °C (+73 °F)🔖

Referenzbedingungen Prozesstemperatur+23 °C (+73 °F) ±5 °C (9 °F)🔖

Referenzbedingungen Messstoffdichte (Wasser)1 g/cm³ (62,4 lb/ft³)🔖

Referenzbedingungen Dichtewahlschalter> 0,7 g/cm³ (43,7 lb/ft³) (SGU)🔖

Schaltpunkt berücksichtigen Wasser +23 °C (+73 °F)Mindestabstand der Schwinggabel zur Tankwand oder zur Rohrwandung: 10 mm (0,39 i🔖

MessabweichungMax. ±1 mm (0,04 in)🔖

Totzeit (t1)100 ms🔖

Zeitkonstante T63 (t2)Einstellbar 0 … 999 s🔖

Einschwingzeit (t3)Minimal 250 ms🔖

Maximal:800 ms🔖

Zykluszeit (Update-Zeit)Zyklisch (Burst): Mindestens 300 ms🔖

Montageort, Einbaulage• Beliebige Einbaulage für Version mit einer Rohrlänge bis ca. 500 mm (19,7 in)🔖

Max. Drehmoment3.5 Nm🔖

Umgebungstemperaturbereich–40 … +70 °C (–40 … +158 °F)🔖

Mechanische Belastung75 Nm (55 lbf ft)🔖

Elektromagnetische Verträglichkeit (EMV)EN 61326-Serie und NAMUR-Empfehlung EMV (NE21)🔖

Maximale Abweichung unter Störeinfluss< 0,5% der Spanne🔖

Gewinde ASME B1.20.3, MNPT≤ 100 bar (1 450 psi)🔖

Gewinde EN10226, R≤ 100 bar (1 450 psi)🔖

Druckgerätezulassung≤ 200 bar (2 900 psi)🔖

Prozessdichtunggemäß ANSI/ISA 12.27.01🔖

Hochdruck-schiebemuffen1.4435 (AISI 316L)🔖

G 1½1,32 kg (2,91 lb)🔖

NPT 1½1,32 kg (2,91 lb)🔖

Com-schnittstelleZum Anschluss an die Module VU120 oder VU121 (rückwirkungsfrei)🔖

Voreingestellte Schaltverzögerungszeiten0,5 s beim Bedecken und 1,0 s beim Freiwerden der Schwinggabel (Werkseinstellung🔖

BürdeLast mit einer minimalen Halteleistung/Bemessungsleistung 2,5 VA bei 253 V (10 m🔖

U max55 V🔖

Werkstoff RelaiskontaktSilber/Nickel AgNi 90/10🔖

Reichweite im FreifeldMaximal 50 m🔖

Bedienradius um das Gerät bei Sichtkontakt10 m🔖

Feuchte5 bis 80 % rF ± 5 %🔖

Atmosphärendruck860 … 1 060 mbar🔖

Zulässige Anschlussspannung bei –40 °C35 V DC🔖

Relative LuftfeuchteBetrieb bis zu 100 %. Nicht in kondensierender Atmosphäre öffnen.🔖

BetriebshöheNach IEC 61010-1 Ed.3: • Bis 2 000 m (6 500 ft) über Normalnull • Erweiterbar bi🔖

Temperaturbereich-60 0 260 280 °C🔖

Prüfdruck1,5 · PN Maximal 100 bar (1 450 psi) be🔖

Berstdruck der Membran200 bar (2 900 psi)🔖

Messstoffdichte> 0,7 g/cm³ (43,7 lb/ft³)🔖

Feststoffanteil⌀ ≤ 5 mm (0,2 in)🔖

Höhe bei Deckel ohne Sichtscheibe101 (3.98)🔖

Temperaturdistanzstück37🔖

Maximale Angabe der Höhe der Prozessanschlüsse A18 (0.71) mm (in)🔖

Maximale Angabe der Höhe der Prozessanschlüsse B57 (2.24) mm (in)🔖

Gewicht G ¾0,2 kg (0,44 lb)🔖

Gewicht G 10,33 kg (0,73 lb)🔖

Gewinde EN10226, R ¾32 mm (in)🔖

Gewinde EN10226, R 141 mm (in)🔖

Flanschträgermaterial316L🔖

Flansche MaterialAlloyC22🔖

Druckstufe Cl.150 NPS 1"1,0 kg (2,21 lb)🔖

Druckstufe Cl.150 NPS 1-½"1,5 kg (3,31 lb)🔖

Druckstufe Cl.150 NPS 2"2,4 kg (5,29 lb)🔖

Druckstufe Cl.150 NPS 2" AlloyC222,4 kg (5,29 lb)🔖

Druckstufe Cl.150 NPS 3"4,9 kg (10,8 lb)🔖

Druckstufe Cl.150 NPS 4"7,0 kg (15,44 lb)🔖

Druckstufe Cl.300 NPS 1-½"2,7 kg (5,95 lb)🔖

Druckstufe Cl.300 NPS 2"3,2 kg (7,06 lb)🔖

Druckstufe Cl.300 NPS 2" AlloyC223,2 kg (7,06 lb)🔖

Druckstufe Cl.300 NPS 3"6,8 kg (14,99 lb)🔖

Druckstufe Cl.300 NPS 4"11,5 kg (25,6 lb)🔖

Druckstufe Cl.600 NPS 2" AlloyC226,8 kg (14,99 lb)🔖

Druckstufe Cl.600 NPS 2"4,2 kg (9,26 lb)🔖

Druckstufe Cl.600 NPS 3"6,8 kg (14,99 lb)🔖

Druckstufe Cl.600 NPS 4"17,3 kg (38,15 lb)🔖

SchichtdickeUntergrenze: 0,45 mm (0,02 in), Obergrenze: 1,6 mm (0,06 in)🔖

Grundgewicht1,35 kg (2,98 lb)🔖

Bluetooth-modul0,1 kg (0,22 lb)🔖

LED-modul0,1 kg (0,22 lb)🔖

Gasdichte Durchführung0,2 kg (0,44 lb)🔖

Rohrverlängerung1 000 mm: 0,9 kg (1,98 lb), 50 in: 1,15 kg (2,54 lb)🔖

Wetterschutzhaube0,2 kg (0,44 lb)🔖

OberflächenrauheitRa ≤3,2 µm (126 µin)🔖

~70 (2.76)~70 (2.76)🔖

~72 (2.83)~72 (2.83)🔖

!60 (2.36)!60 (2.36)🔖

5050🔖

18 (0.71)18 (0.71)🔖

22 (0.87)22 (0.87)🔖

Messabweichung Bei Referenzbedingungen:–1 … +1 mm (–0,04 … +0,04 in)🔖

Hysterese Bei Referenzbedingungen:2,5 mm (0,1 in)🔖

Nicht-Wiederholbarkeit Bei Referenzbedingungen:0,3 mm (0,01 in)🔖

Einfluss Prozesstemperatur Im Temperaturbereich von –60 … +280 °C (–76 … +536 °F) verschiebt sich der Schaltpunkt zwisch+1,4 … –5,5 mm (+0,06 … –0,22 in)🔖

Einfluss Prozessdruck Im Druckbereich von –1 … +100 bar (14,5 … 1 450 psi) verschiebt sich der Schaltpunkt zwisch0 … –3,9 mm (0 … –0,15 in)🔖

Tp [°F]536 °F🔖

OberflächenrauhigkeitRa < 3,2 µm (126 µin)🔖

Prozessdichtung gemäßANSI/ISA 12.27.01🔖

China RoHS SymbolChina RoHS 1, Gesetz SJ/T 11363-2006🔖

RohsRichtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/6🔖

ASME B 31.3Ausführung und Werkstoffe gemäß ASME B31.3🔖

Maximale seitliche Belastbarkeit75 Nm🔖

2 Längen verfügbar, abhängig von der Prozesstemperatur• 230 °C (446 °F): ca. 160 mm (6,3 in) • 280 °C (536 °F): ca. 200 mm (7,87 in) • mm (in)🔖

G 1A1.4435 (AISI 316L) kg🔖

NPT 11.4435 (AISI 316L) kg🔖

U =19...55 V DC🔖

Last0.5 A🔖

Comply with the following according to IEC/EN61010-1:provide a suitable circuit breaker for the device and limit the current to 500 m🔖

U~ ≤AC 253 V🔖

P~ ≤1 500 VA, cos φ = 1🔖

IDC ≤6 A (Ex de 4 A) to DC 30 V, I DC ≤ 0.2 A to 125 V🔖

According to IEC 61010, the following applies:Total voltage from relay outputs and power supply ≤ 300 V.🔖

Relay contact material:silver/nickel AgNi 90/10🔖

to DC30 V🔖

I DC ≤0.2 A to 125 V🔖

According to IEC 61010Total voltage from relay outputs and power supply ≤ 300 V🔖

Przeglądaj według obszaru statku

Wyszukaj informację

Biuro zaopatrzenia

Najważniejsze kategorie

Cztery grupy, jedna teczka sprawy

Zacznij

Zamów serwis

Sieć dostawców

Plany

Przewodniki techniczne

Maritime Signal

OceanSphere Additive

OceanForge

Wiedza AI na pokładzie, offline

FTL64

Dane techniczne.zweryfikowano

Zdjęcia z dokumentacji producenta.

Zastosowania

Cechy

Opcje

Normy

Także w Sygnalizator poziomu.

Zapytaj o ofertę na ten model.

Człowiek odpowie w ciągu 24 godzin w dni robocze.

Trzy pytania, które padają najpierw.
