Accuracy (2 value)0.5 mm (0.02 in)
Power supply4-20 mA with HART
Wire diameters0.5 to 2.5 mm² [20 to 14 AWG]
CommunicationStandard U (20 mA) = 16 V 36 V
Power consumptionMax. 330 mW at 16 V, max. 500 mW at 24 V, max. 600 mW at 30 V.
Current consumptionMax. 21 mA (50 mA inrush current).
Ripple HART47 to 125 Hz: Uss = 200 mV (at 500 )
Max. noise HART500 Hz...10 kHz: Ueff = 2.2 mV (at 500 Ω)
Maximum measured errorbetter than ±1 mm (0.04 in)
Resolution• digital: 0.1 mm
• analog: 0.03 % of measuring ran
Settling timeTypical 15 sec
Hysteresis0.3 mm (1/64"
Non-repeatability0.3 mm (1/64"
Influence of ambiente temperatureWithin the specified accuracy according to OIML R85
Maximum fill speed100 mm/min., thereafter unlimited
Reference height of tank (GRH)3 (9.8) m [ft]
distance from tank wall (W/2)0.2 (0.7) m [ft]
Ambient temperature range-40 °C to +80 °C (-40 °F to +176 °F)
For custody transfer measurement-25 °C to +55 °C (-13 °F to +131 °F)
Storage temperature-40 °C to +80 °C (-40 °F to +176 °F)
Climate classDIN EN 60068-2-38 (test Z/AD)
Degree of protectionIP65/68, NEMA 4X/6P
Vibration resistanceDIN EN 60068-2-64 / IEC 68-2-64: 20 to 2000 Hz, 1 (m/s2)2/Hz
Dielectric constantr 1.9
Process temperature range-40 °C...+200 °C
Process pressure limits0 to 16 bar (0 to 240 psi)
Protection ratingIP 65
Design, dimensionsø129 (5.1) mm
Accuracy0.5 mm (0.02 in)
Range40 m (131 ft)
Wire diameter0.5 to 2.5 mm²
Awg20 to 14
Communication Terminal voltage minimum16 V
Communication Terminal voltage maximum36 V
Power consumption max700 mW
Current consumption Max21 mA
Overvoltage protector• The device is equipped with an internal overvoltage protector (600 Vrms surge
Reference operating conditions - Temperature-25 °C to +55 °C (-13 °F to +131 °F)
Resolution - Digital0.1 mm
Resolution - Analog0.03 % of measuring range
Influence of ambient temperaturewithin the specified accuracy according to OIML R85
Behavior if measuring range is exceededThe default setting is a current of 22 mA and the generation of a digital warnin
Parabolic screen must extend out of the nozzleat least 10 mm (0.39 in)
Reference height of tank3 (9.8) m [ft]
Protection classIP 65
Housing materialAlSi10Mg (aluminum, powder-coated)
Präzision (2 Wert)0,5 mm (0,02 in)
Ausgang4 mA und 20 mA
LeistungsaufnahmeMax. 330 mW bei 16 V, max. 500 mW bei 24 V, max. 600 mW bei 30 V.
StromaufnahmeMax. 21 mA (50 mA Einschaltstrom).
Umgebungstemperaturbereich-40 °C...+80 °C (-40 °F...+176 °F)
Eichfähig-25 °C...+55 °C (-13 °F...+131 °F)
KlimaklasseDIN EN 60068-2-38 (Prüfung Z/AD)
Schutzart GehäuseIP65/68, NEMA 4X/6P
Schutzart AntenneIP65/68, NEMA 4X/6P
Schwingungsfestigkeit20…2000 Hz, 1 (m/s2)2/Hz
Dielektrizitätszahlr 1,9
Prozesstemperaturbereich-40 °C…+200 °C (-40 °F...392 °F)
Prozessdruckgrenze0…16 bar (0...240 psi)
MaulburgIP 65
Measuring rangePTB 00 ATEX
Klemmenbelegung4-20 mA mit HART
Leiterquerschnitte0,5…2,5 mm² [20…14 AWG]
B (mm [in])68 (2.7) mm [in]
øD (mm [in])65 (2.56) mm [in]
Ø129 (5.1)ø129 (5.1) mm [in]
212 (8.35)212 (8.35) mm [in]
Ø99.5 (3.92)ø99.5 (3.92) mm [in]
Ø280 (11.02)ø280 (11.02) mm [in]
165 (6.5)165 (6.5) mm [in]
623 (24.5)623 (24.5) mm [in]
252 (9.92)252 (9.92) mm [in]
Ø118 (4.65)ø118 (4.65) mm [in]
64 (2.52)64 (2.52) mm [in]
Ø454 (17.87)ø454 (17.87) mm [in]
159 (6.26)159 (6.26) mm [in]
Ø81 (3.19)ø81 (3.19) mm [in]
Ø99.5 (mm [in])ø99.5 (3.92) mm [in]
Ø280 (mm [in])ø280 (11.02) mm [in]
Ø118 (mm [in])ø118 (4.65) mm [in]
Ø454 (mm [in])ø454 (17.87) mm [in]
Ø81 (mm [in])ø81 (3.19) mm [in]
Temperatur-25 °C... +55 °C (-13 °F...+131 °F)
Luftfeuchte65 % ±15 %
MessabweichungAbsolute Genauigkeit: besser als ±1 mm (0,04 in)
Typische Genauigkeit±0,5 mm (0,02 in), (2-Sigma-Wert)
Zulässige Fehler nach Installation±3 mm (0,12 in), (OIML, API)
Auflösung• digital: 0,1 mm
• analog: 0,03 % des Messbere
EinschwingzeitTypisch 15 sec.
Hysterese0,3 mm
Widerholbarkeit0,3 mm (0,01 in)
Einfluss der UmgebungstemperaturInnerhalb der spezifizierten Messabweichung nach OIML R85.
Bezugsnormal für die Freifeldmessungen mit FMR530/533Laser Interferometer (Jenaer Messtechnik ZLM 500) mit einer absoluten Genauigkei
Bezugsnormal für die Schwallrohrmessungen mit FMR532PTB / NMi geeichte Stahlmaßbänder mit einer absoluten Genauigkeit von 0,25 mm.
Maximale BefüllgeschwindigkeitWährend des ersten Durchfahren des Füllstandbereiches: 100 mm/min, danach unbesc
SoftwarezuverlässigkeitOIML R85
Output; Operation:4-20mA HART; 4-line display VU331, envelope curve display on site

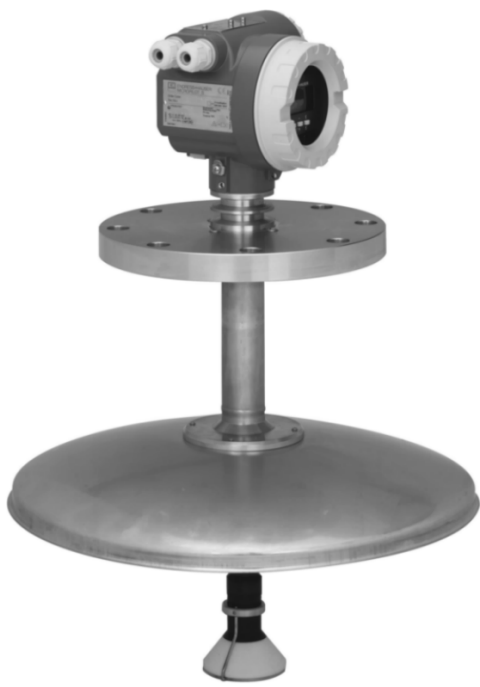

Antenna:450mm/20" Parabolic,no wetted O-ring
Housing:C T12 Alu, coated
Dimensions68 (2.68'') 94 (3.7'')
Gauge Reference Height (GRH)3 m (10 ft)
recommended distance from the tank wall (W/2)0,2 m (0.7 ft)
BD [m (ft)]1 (3.28)
SD [m (ft)]0.5 (1.6)
A [mm (in)]1000 (40)
B [m (ft)]0.5 (1.64)
C [mm (in)]150 to 300 (6 to 12)
Measuring range4 to 20 mA HART
Minimum load for HART communication:250
DC voltage:16 to 36 V DC
U (20 mA) =16 V 36 V
U (4 mA) =11.5 V 30 V
Load HARTMinimum load for HART communication: 250 Ω
Supply voltage"Supply voltage", → ä 24
AntennaIP68 (NEMA 6P)
Custody type approvalAll aspects of OIML R85 are fulfilled.
Ex approvalXA00081F-B
Safety Instructions for Micropilot S FMR5
Terminal voltage minimum16 V
Terminal voltage maximum36 V
U (20 mA)16 V
U (4 mA)11.5 V 30 V
AnwendungenFreifeldanwendungen bis 40 m
Sicherheitsdistanz (SD)0,5 m
Einbauhinweise→ ä 15.
Parabolschirmmindestens 10 mm aus dem Stutzen ragen
Sockel-durchmessermaximale Stutzenhöhe (H max. = 200 mm)
Antenne450mm/20", Parabol, ohne benetzte O-Ringe
Y Sonderausführung, TSP-Nr. zu spez
Process connection-- EN-Flansche -- CWJ DN150 PN10/16 B1, 316L Flansch EN1092-1 (DIN2527 C)
Ausgang; Bedienung4-20mA HART; 4-zeilige Anzeige VU331, Hüllkurvendarstellung vor Ort
Y Sondera
HousingT12 Alu, besch. IP65 NEMA4X, getrennter Anschlussraum
TAntenne max.70°C
empfohlener Tankwandabstand (W/2)0,2 m
Min. Bürde für HART-Kommunikation:250 Ω
Gleichspannung:16...36 V DC
Abgleich leer005
Abgleich voll006
Rauschen HART500 Hz...10 kHz Ueff = 2,2 mV (bei 500 Ω)
Elektrische AnschlüsseT12 Gehäuse mit separatem Anschlussraum
Bürde HARTMin. Bürde für HART-Kommunikation: 250 Ω
KabeleinführungKabelverschraubung: 2 x M20x1,5 Kabeleinführung: 2 x G ½ oder
Versorgungsspannung"Versorgungsspannung", → ä 24
SpeisungAls stand alone Version Speisung z.B. über zwei Endress+Hauser RN221N empfohlen.
Wiederholbarkeit0,3 mm
Einfluss der Umgebungstemp.Innerhalb der spezifizierten Messabweichung nach OIML R85
Max. BefüllgeschwindigkeitWährend des ersten Durchfahren des Füllstandbereiches: 100 mm/min, danach unbesc
Umgebungstemperatur-40 °C...+80 °C
SchutzartIP68, NEMA 6P (offenes Gehäuse und herausgezogenes Display: IP20, NEMA 1)
Terminal voltageU (20 mA) = 16 V 36 V
SignalEx U (20 mA) = 11,5 V 30 V
Galvanic insulation500 Vrms between the power supply and t
Cable entry:2 x M20x1.5
Kabelverschraubung:2 x M20x1.5
Kommunikation Standard U (20 mA) =16 V 36 V
Versorgung Ex U (20 mA) =16 V 30 V
Signal Ex U (20 mA) =11,5 V 30 V
Leistungsaufnahme max. bei 16V330 mW
Leistungsaufnahme max. bei 24V500 mW
Leistungsaufnahme max. bei 30V600 mW
Leistungsaufnahme max. bei 36V700 mW
Stromaufnahme Max.21 mA (50 mA Einschaltstrom)
Überspannungsschutz:600 Vrms Elektrodenableiter
Messwert63.414
recommended Gauge Reference height (GRH)3 m / 10 ft
distance from the tank wall (W/2)0.2 m
Safety distance0.5 / 1.6 m / ft
A1000 / 40 mm / inch
B0.5 /1.64 m / ft
C150...300/6...12 mm / inch
U16...30 VDC
Supply voltage DC16…36 VDC
Minimum load for HART communication250 Ω
Current consumption max21 mA
Signal4...20 mA
Maximum permissible filling speed is100 mm level change / min.
Output current3.6 ... 22 mA
Spare parts for housing T1225
Spare parts for separate terminal compartment65
Spare parts for installation instructions35
Spare parts for serial number10
Spare parts for nameplate12
Spare parts for calibration seal11
Galvanic isolation500 V between power supply and signal
Max. measuring range in tank0560 mm
U:16...30 VDC
Terminal voltage minimum16 V
Maximum36 V
Cable entryCable gland: 2 x M20x1.5
Cable entry: 2 x G ½ o
Influence of ambienteWithin the specified accuracy according to OIML R85
Blocking distance1 / 3.28 m / ft
recommended additional settings A1000 / 40 mm / inch
recommended additional settings B0.5 /1.64 m / ft
recommended additional settings C150...300/6...12 mm / inch
Outputpassive 4…20 mA
Blocking distance (BD)11 m/40"
Length of horn540 mm/21"
Basic weight7.1 kg
Additional weight10.6 kg
max. zulässiger Druck im Behälter0560
Anschlusswerte u.Temp.-Klasse4...20 mA / 16...30 VDC
Zulassungs-nr.D00676-F
Grundgewicht13,0 kg
max. Befüllgeschwindigkeit100 mm Füllstandänderung / min
Einbaubedingungensiehe Seite 13 ff.
Abstrahlwinkelsiehe Seite 14 ff.
Umgebungstemperatur (Standard)-40 °C ... +80 °C
Umgebungstemperatur (Eichfähig)-25 °C ... +60 °C
Beamwidth diameter W0.37 m
Pipe diam. corr.032
max. zulässige TemperaturTA > 70°C: t >85°C
Standardeinbau≥ 500 mm / ≥ 20"
Schwenkbarer Flansch≥ 600 mm / ≥ 24"
H max.200 mm / 8"
ReferenzbedingungenNach OIML R85: • Temperatur = -25 °C... +55 °C • Atmosphärischer Druck • Luftfeu
Sockeldurchmessermaximale Stutzenhöhe (H max. = 200 mm)
Mediumberührte Teile1.4435 / SS 316 L / PTFE
Höhe212 (8.35) mm
DurchmesserØ 118 (4.65) mm
Weight13 kg
Mehrgewicht10,6 kg
Beam angle 7°
Maximum measured error - Absolute accuracybetter than ±1 mm
Beam angle7°
Beam angle α7°
max. abgestrahlte Pulsenergie1 mW
abgestrahlte Pulsenergie1 mW
Abstrahlwinkel α7°
Operating frequencyabout 6 GHz
Maximum radiated pulsed energy1mW
Arbeitsfrequenzca. 6 GHz
HousingT12, aluminum
Cover (Display)AlSi10Mg
