Faltenbalgventil mit Sekundärpackung, Edelstahl, verschweißt, kugelförmige Spindelspitze, 1/4 Zoll Swagelok Rohrverschraubung

Pipe Fitting & Flange · Pipe Connections & Fittings

Class-certified type (DNV register) · technical data sheet not yet verified
Specifications

Technical data.

Every value below comes from the manufacturer datasheet or class-society record on file for this model.

Faltenbalg-werkstoffEdelstahl 347
KörperwerkstoffEdelstahl 316
KörperdichtungVerschweißt
SealKeine
Maximale Temperatur °F (°C)900 (482)
Max. Temperatur-Druckeinsatzbereich482°C bei 41,3 BAR/900°F bei 600 PSIG
Minimum-Temperatur °F (°C)-20 (-28)
PackungswerkstoffGrafoil®
Raumtemperatur-druckeinsatzbereich172 BAR bei 37°C /2500 PSIG bei 100°F
SpindelspitzenwerkstoffLegierung auf Kobaltbasis
pdf_Dichtungen unterzogenDie maximal zulässige Leckrate beträgt
Pdf steuerkopfgewindeBeispiele: SS-4UW-T1
📄
Download datasheet (PDF) (733 KB)
Manufacturer documentation

Images from manufacturer documentation.

Photos, drawings and page previews from this model’s datasheet or catalog.

“Se r ie U ■ Mit Sekundärpackung über dem Faltenbalg ■ Druckraten bis 172 bar (2500 psig) ■ Temperaturen bis 648°C (1200°F) ■ Endanschlüsse 6, 10 und 12 mm; 1/4, 3/8, 1/2, 3/4 und 1 Zoll ■ Werkstoff…”

Swagelok Faltenbalgventil mit Sekundärpackung, Edelstahl, verschweißt, kugelförmige Spindelspitze, 1/4 Zoll Swagelok Rohrverschraubung – Photo (Swagelok datasheet S. 1)
Photo · Swagelok datasheet · S. 1

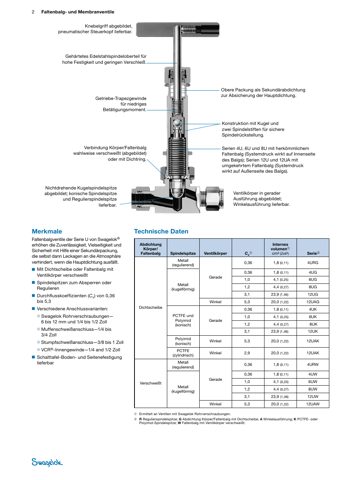

Swagelok Faltenbalgventil mit Sekundärpackung, Edelstahl, verschweißt, kugelförmige Spindelspitze, 1/4 Zoll Swagelok Rohrverschraubung – Photo (Swagelok datasheet S. 2)
Photo · Swagelok datasheet · S. 2

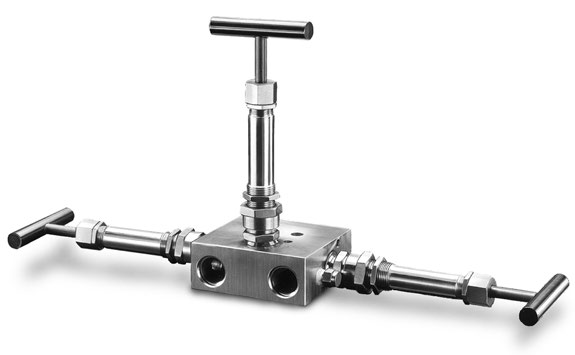

Swagelok Faltenbalgventil mit Sekundärpackung, Edelstahl, verschweißt, kugelförmige Spindelspitze, 1/4 Zoll Swagelok Rohrverschraubung – Photo (Swagelok datasheet S. 8)
Photo · Swagelok datasheet · S. 8
Swagelok Faltenbalgventil mit Sekundärpackung, Edelstahl, verschweißt, kugelförmige Spindelspitze, 1/4 Zoll Swagelok Rohrverschraubung – Photo (Swagelok datasheet S. 8)
Photo · Swagelok datasheet · S. 8

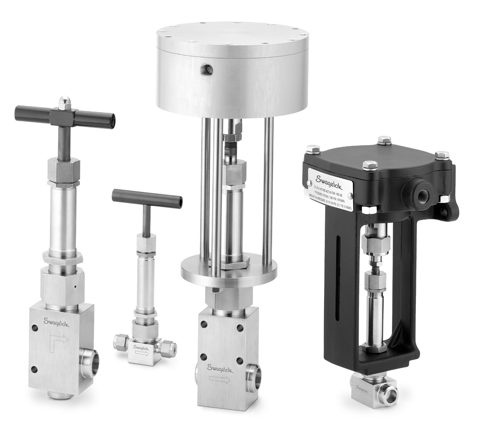

Swagelok Faltenbalgventil mit Sekundärpackung, Edelstahl, verschweißt, kugelförmige Spindelspitze, 1/4 Zoll Swagelok Rohrverschraubung – Photo (Swagelok datasheet S. 1)
Photo · Swagelok datasheet · S. 1

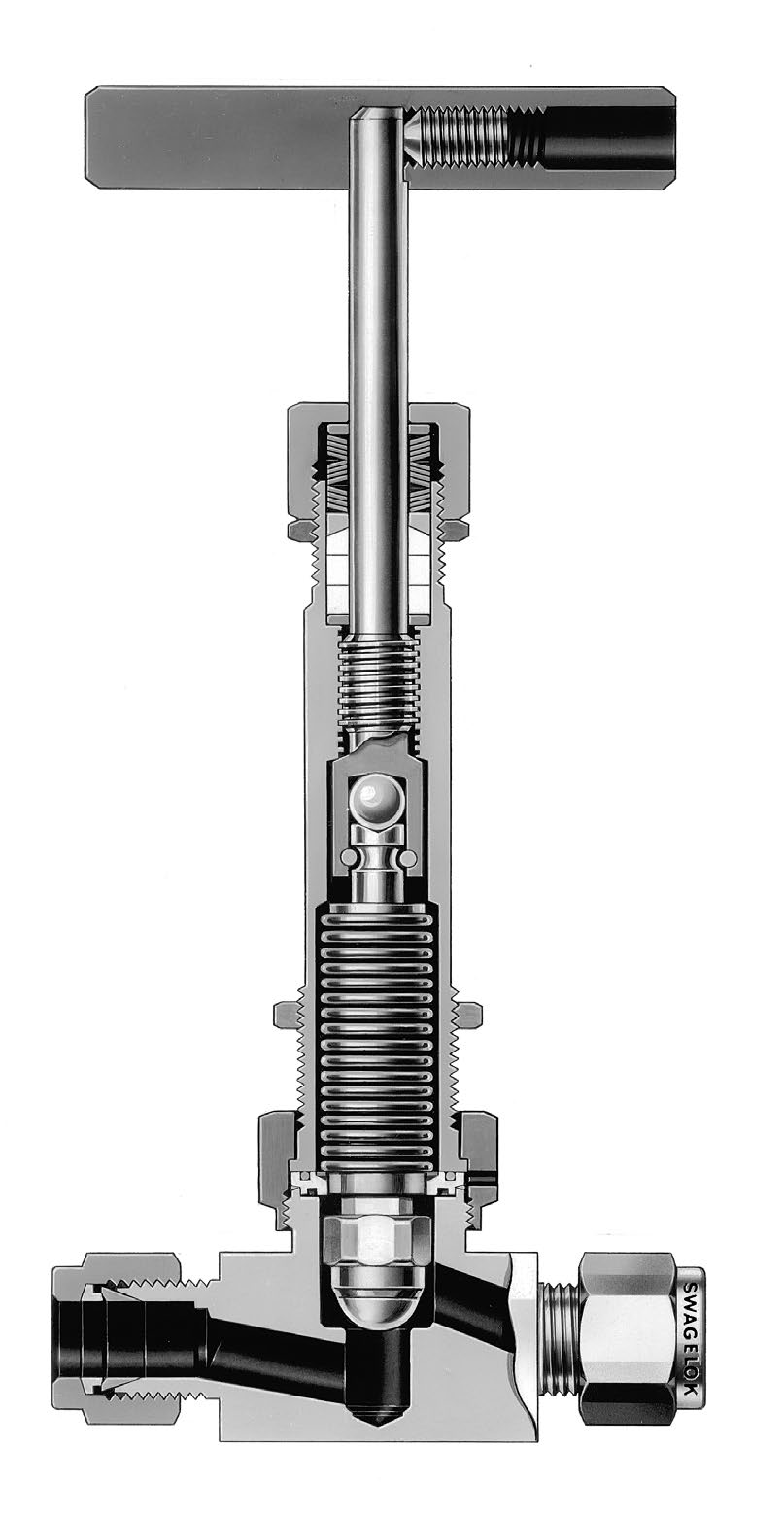

Swagelok Faltenbalgventil mit Sekundärpackung, Edelstahl, verschweißt, kugelförmige Spindelspitze, 1/4 Zoll Swagelok Rohrverschraubung – Drawing (Swagelok datasheet S. 1)
