Maximum measured errorup to 10 m ±10 mm (33 ft ±0.39 in)
ResolutionDigital / analog in % 4…20 mA
Influence of ambiente temperature• Digital output HART: – average TK: 5 mm (0.2 in)/10 K, max. 15 mm (0.59 in)ove
Referenzbedingungen Temperatur+20 °C ±5 °C (+68 °F ±41 °F)
Referenzbedingungen Druck1013 mbar abs. ±20 mbar (15 psi ±0.29 psi)
Referenzbedingungen Luftfeuchte65 % ±20 %
Messabweichung bis 10 m±10 mm (33 ft ±0.39 in)
Messabweichung ab 10 m±0,1% (33 ft ±0,1%)
AuflösungDigital: 1 mm (0.04 in)/ 0,03% des Messbereichs
Einfluss der Umgebungstemperatur digitaler Ausgang Foundation Fieldbus– mittlerer TK: 5 mm (0.2 in) /10 K, max. 15 mm (0.59 in) über den gesamten Temp
MessgenauigkeitBis 10 m ±10 mm (33 ft ±0.39 in), Ab 10 m ±0,1% (33 ft ±0,1%)
Einfluss der Umgebungstemperaturmittlerer TK: 5 mm (0.2 in) /10 K, max. 15 mm (0.59 in) über den gesamten Temper
Weight18 kg
Storage Temperature-40 °C…+80 °C
Remote displayFHX40
FunktionAbgleich leer (005)
Versorgungsspannung9 V...32 V
max. Spannung35 V
FISCO Ui17,5 V
FISCO Ii500 mA; mit Überspannungsschutz 273 mA
FISCO Pi5,5 W; mit Überspannungsschutz 1,2 W
FISCO Li0,01 mH
Nennstrom15 mA
Einschaltstrom≤ 15 mA
Messgenauigkeit ReferenzbedingungenTemperatur = +20 °C ±5 °C (+68 °F ±41 °F)
Kabeleinführung - KabelverschraubungM20x1,5
Versorgungsspannung - Kommunikation - Stromaufnahme - 4 mA16 V...36 V
Versorgungsspannung - Kommunikation - Stromaufnahme - 20 mA7,5 V...36 V
Versorgungsspannung - Feststrom für HART Multidrop-Betrieb - 4 mA16 V...36 V
Leistungsaufnahmemin. 60 mW, max. 900 mW.
Stromaufnahme - Nennstrom3,6...22 mA
Stromaufnahme - Anlaufstrom für HART-Multidrop11 mA
Max. range36 m
Measuring range4...20 mA
IP protectionIP65
Reference operating conditions temperature+20 °C (68 °F) ±5 °C (9 °F)
Reference operating conditions relative humidity (air)65 % ±20%
Maximum measured error FMR 231up to10 m ±10 mm, off10 m ±0.1% of measuring range
Resolution FMR 2311mm / 0.03 % of measuring range
Influence of ambiente temperature digital outputaverage TK: 5 mm/10 K, max. 15 mm over the entire temperature range -40 °C...+80
Influence of ambiente temperature current output spanaverage TK: 0,09 %/10 K, max. 0,95 % over the entire temperature range -40 °C...
Order code543199-0001
Stromaufnahmeca. 13 mA
Messgenauigkeit Referenzbedingungen Temperatur+20 °C ±5 °C (+68 °F ±41 °F)
Messgenauigkeit Referenzbedingungen Druck1013 mbar abs. ±20 mbar (15 psi ±0.29 psi)
Messgenauigkeit Referenzbedingungen Luftfeuchte65 % ±20 %
Einfluss der Umgebungstemperatur digitaler Ausgang PROFIBUS PA mittlerer TK5 mm (0.2 in) /10 K, max. 15 mm (0.59 in) über den gesamten Temperaturbereich -4
Supply voltage9V - 32 V
Current consumptionapprox. 15 mA
CertificationsDIN EN 60079-14
Mounting angle95°
HousingF12 / T12
IP ratingIP65
Reference operating temperature+20 °C ±5 °C
Reference operating pressure1013 mbar abs. ±20 mbar
Relative humidity (air)65 % ±20 %
Maximum measured error up to 10 m±10 mm
Maximum measured error off 10 m±0,1%
Resolution Digital1 mm (0.04 in)/ 0.03 % of measuring range
Influence of ambient temperature digital output PROFIBUS PA average TK5 mm (0.2 in) /10 K
Influence of ambient temperature digital output PROFIBUS PA max15 mm (0.59 in)
Effect of gas phase pressure0.00 %
Antennentyp, Dichtung, TemperaturA, Stabantenne, 360 mm, PPS, antistatisch, Viton, 100 mm
Prozessanschluss, WerkstoffGGS, R 1½" (BSPT), DIN 2999, PVDF

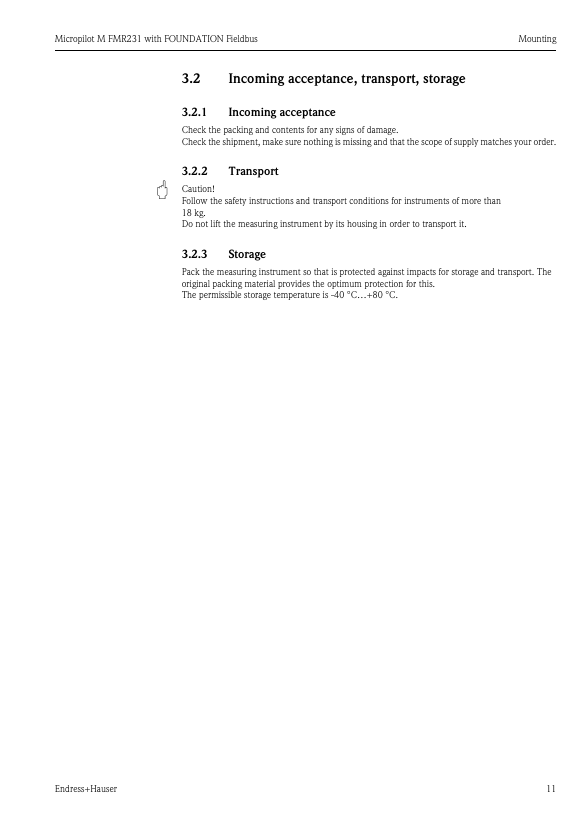

Transportbedingungenfür Geräte über 18 kg beachten
Output signal4…20 mA with HART protocol
Ripple HART47...125 Hz: Uss = 200 mV (at 500 Ω)
Max. noise HART500 Hz...10 kHz: Ueff = 2.2 mV (at 500 Ω)
Storage temperature-40 °C … +80 °C (-40 °F … +176°F), -50 °C (-58 °F) on request
Reference operating conditionstemperature = +20 °C ±5 °C (+68 °F ±41 °F)
Antenne; Inaktive LängeA PPS antistatisch 360mm/14", Viton, 316L; Stutzenhöhe max 100mm/4"
Process connectionGGS Gewinde DIN2999 R1-1/2, PVDF
Abstrahlwinkel α30°
Kegeldurchmesser (W)1,61 m
Messabweichungbis 10 m ±10 mm, ab 10 m ±0,1% des Messbereichs
Ambient temperature range-40 °C ... +80 °C (-40 °F … +176 °F), -50 °C (-58 °F) on request
Degree of protectionhousing: IP 65, NEMA 4X (open housing: IP20, NEMA 1)
Vibration resistanceDIN EN 60068-2-64 / IEC 68-2-64: 20…2000 Hz, 1 (m/s2)2/Hz
Electromagnetic compatibilityInterference Immunity to EN 61326, Annex A (Industrial) and NAMUR Recommendation
Einschaltspannung9 V
Fehlerstrom0 mA
Reaktionszeitmin. 1 s
Arbeitsfrequenzca. 6 GHz
maximale abgestrahlte Pulsenergie1 mW
Part numberFMR231
