Maximum cable length for cascade20 m
Reference operating Temperature20 °C ±10 °C (68 °F ±50 °F)
Reference operating Pressure1013 mbar ±20 mbar (15 psi ±0.29 psi)
Influence of ambient temperature Scintillator PVT-40 to +60 °C (-40 to +140 °F)
Influence of ambient temperature NaI crystal-40 to +60 °C (-40 to +140 °F)
Sample point distance from measuring point20 m
Pump distance10 x pipe diameter
Mounting holeM6x80-A2
Referenzbedingungen Temperatur20 °C ± 10 °C
Referenzbedingungen Druck1013 mbar ±20 mbar
Einfluss der Umgebungstemperatur PVT-40 °C... +60 °C
Einfluss der Umgebungstemperatur NaJ-Kristall-40 ... 60 °C ± 0,5%
Einfluss der Umgebungstemperatur NaJ-Kristall 0 °C ... 50 °C±0,1 %
Probeentnahmepunktnicht weiter als 20 m (66 ft) vom Messpunkt entfernt
Abstand zu Pumpen≥ 10 x Rohrdurchmesser
Abstand der Dichtemessung zu Pumpen≥10 x Rohrdurchmesser
Kabellänge20 m (66 ft)
TemperaturbereichTemperaturklasse T5: -40…+75 °C (-40…+167 °F)
Temperaturklasse T6: -40...+60 °C
SchutzartIP66/67 (Gehäuse); IP68 (Kabel) nach IEC 60529
WerkstoffeGehäuse: AlSi12; Kabelverschraubung: Messing, vernickelt
Dimensions122x150x80 (4.72x5.91x3.15) / HxBxT mm (in)

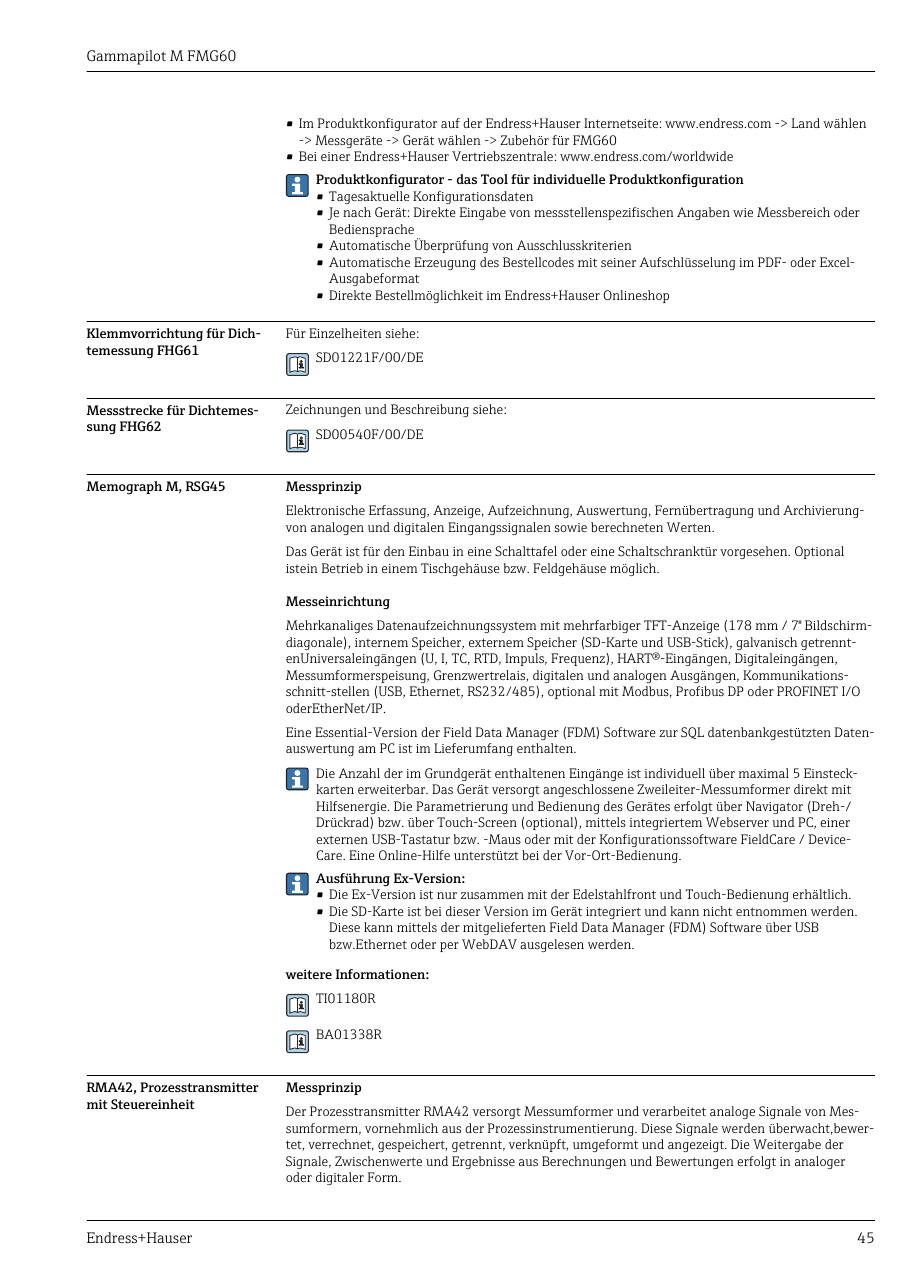

Klemmvorrichtung fürRohre von 50-220 mm Durchmesser
Klemmvorrichtung-Ergänzungssatz fürschrägdurchstrahlte Rohre von 50-220 mm Durchmesser
Werkstoffe (Gehäuse)AlSi12, Schraube: V2A
Werkstoffe (Montagebügel)316 Ti (1.4571) oder 316 L (1.4435) oder 316 (1.4401)
Werkstoffe (Platte Schraubenset)316 Ti (1.4571) Federring: 301 (1.431) oder V2A, Schraube: V4A, Mutter: V4A

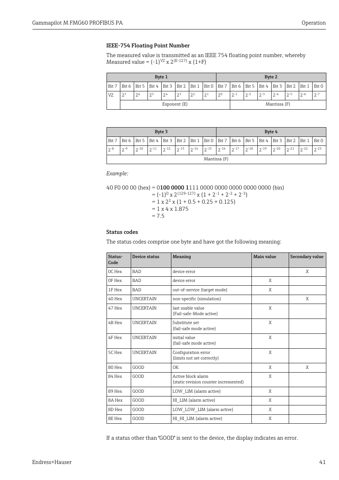

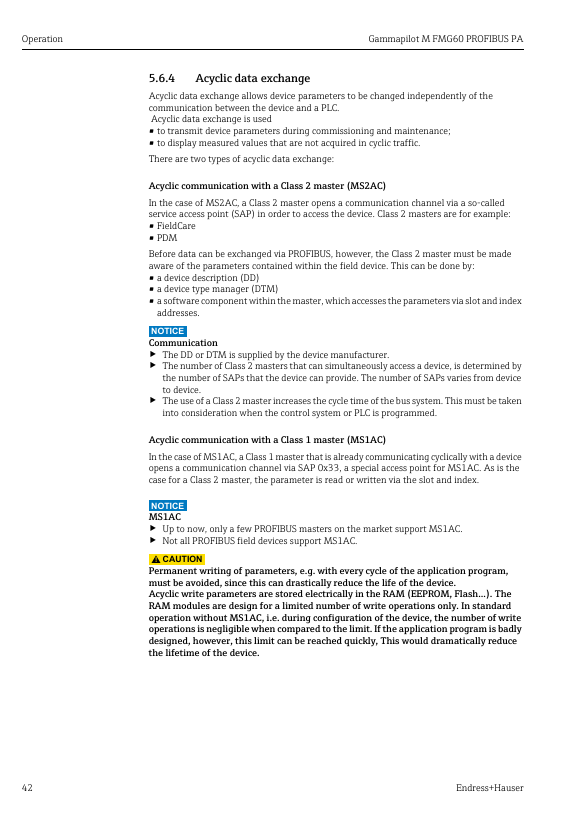

Output signal4 to 20 mA
CertificationsIEC 61508
Required flow30 l/h
Loop-resistance (DC)15 to 150 Ω/km
Specific inductance0.4 to 1 mH/km
Specific capacitance80 to 200 nF/km
Maximum terminal voltage32 V
Supply currentApprox. 11 mA

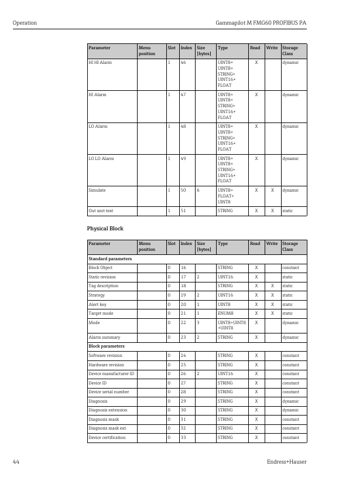

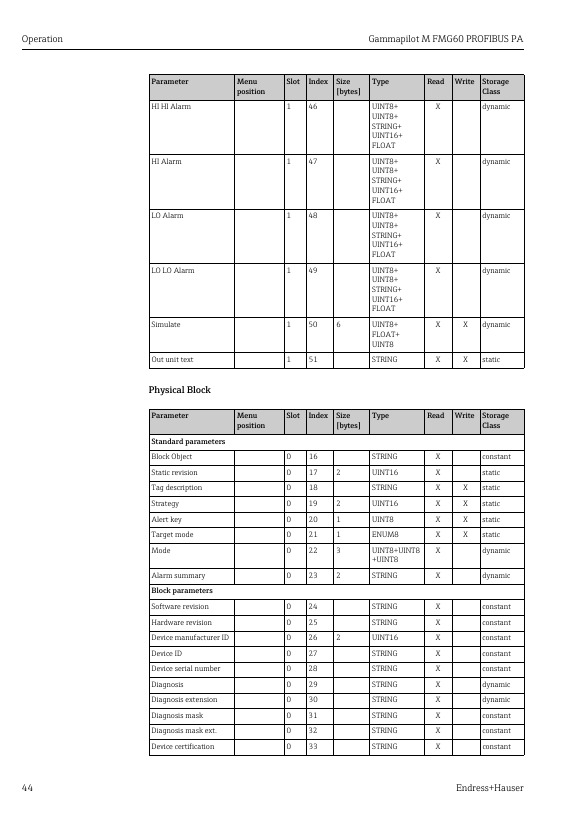

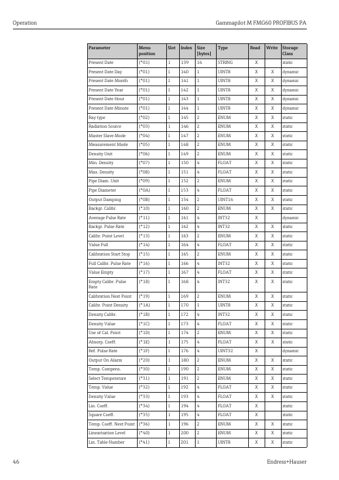

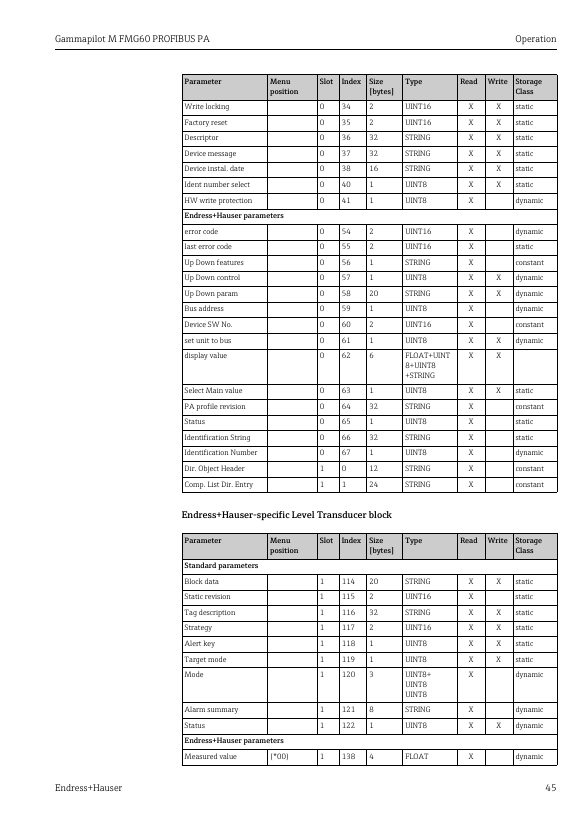

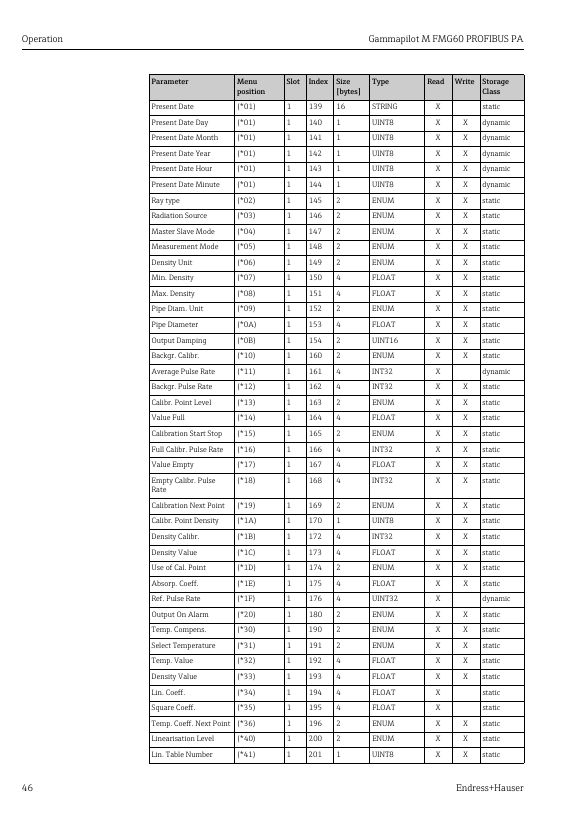

Min. Dichte*07 g/cm3
Max. Dichte*08 g/cm3
Einheit Rohrdm.*09 g/l
nächst. Pkt.*19 nein
quadrat. Koef f.*35 ja
nächster Punkt*36 nein
Gammagr. Zähler*55 Gammagr. Zähler
Simulation*65 Sim. aus
Sim Pulsrate*66 Simulationswert
2. zykl. Wert*67 Akt. Pulsrate
Zuordnung Anzeige*68 Hauptmesswert
eingeles. Wert*69 eingeles. W ert
Trennungszeichen*96 . Punkt
Anzeigetest*97 aus
Pipe diameter200 mm
Weight18 kg (39.69 lb)
Maximale Entfernung des Probeentnahmepunkts vom Messpunkt20 m (66 ft)
Umgebungstemperatur TU75 °C (167 °F)
Benötigter Durchfluss30 l/h
Ausgangssignal4...20 mA
Sample point distance from measuring point20 m (66 ft)
For cascade20 m (66 ft)
Coupling M20x1.5sealing range 7 to 10.5 mm (0.28 to 0.41 in)
Permissible storage temperature-40 to +50 °C (-40 to +122 °F) for devices with PVT scintillator, -40 to +60 °C
Weight18 kg (39.69 lbs)
Maximum terminal voltage32 V
Approx. current11 mA
Pipe diam.200 mm
Rohrdurchmesser200 mm
Messlänge50 mm, 200 mm, 400 mm, 800 mm, 1200 mm, 1600 mm, 2000 mm
Klemmenspannung (Standard)32V
Klemmenspannung (EEx ia FISCO-Modell)17,5V
Klemmenspannung (EEx ia Entity-Konzept)24V
Stromaufnahmeca. 11 mA
Versorgungsspannung90 ... 253 VAC; 50/60 Hz, 18 ... 36 VDC; geschützt gegen Verpolung
LeistungsaufnahmeAC-Versorgung: ca. 8,5 VA, DC-Versorgung: ca. 3,5 W
Referenzbedingungen Spannung1013 mbar ± 20 mbar
Supply voltage32 V
Current consumption11 mA ± 1 mA
2σrel0.02
Umgebungstemperatur-40 °C ... +50 °C
Werkstoffe - AnschlusskopfAluminium, pulverbeschichtet, 316L
Werkstoffe - Detektorrohr316L
Integr.zeit60 s
Distance to pipe bends≥ 3 x pipe diameter and ≥ 10 x pipe diameter for pumps
Power consumptionAC power supply: approx. 8.5 VA; DC power supply: approx. 3.5 W
Ambient temperature range PVT Scintillator-40 °C to +60 °C1)
Storage temperature without water cooling0 °C to +120 °C2
Storage temperature with water cooling-40 °C to +50 °C
Ambient temperature range NaI crystal-40 °C to +60 °C
Climate classDIN EN 60068-2-38 examination Z/AD
Degree of protectionIP 65/67; NEMA 4/6; TYPE 4/6
Vibration resistanceDIN EN 60068-2-64; Examination Fh; 10 to 2000 Hz, 1(m/s2)2/Hz
Shock resistanceDIN EN 60068-2-27; Examination Ea; 30 g, 18 ms, 3 shocks/direction/axis
Electromagnetic compatibility Interference immunity to EN 61326Appendix A (Industrial) and NAMUR recommendation NE 21
Pipe diameter unit*09
Pipe diameter200 mm
Input concentr.0,67%
Present average pulse rate84 cps
Average raw pulse rate182 cps
Medium temperature26 °C
Response timedependent on the configuration; min. 2 s
Maximum cable length for PT-1002 m
Minimum terminal voltage9V
Minimum terminal voltage9V
Maximum torque6 Nm

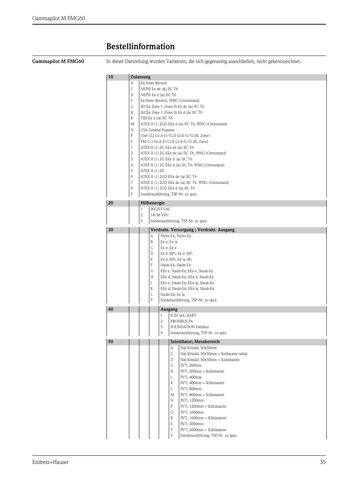

Part numberFMG60
