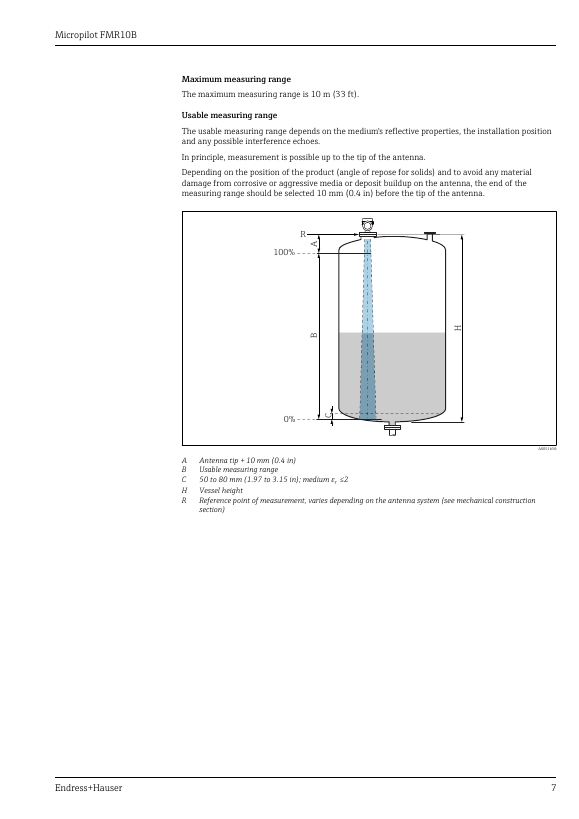

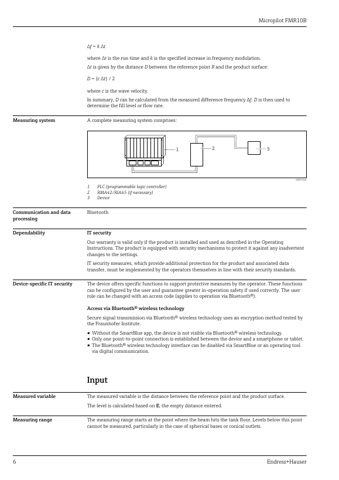

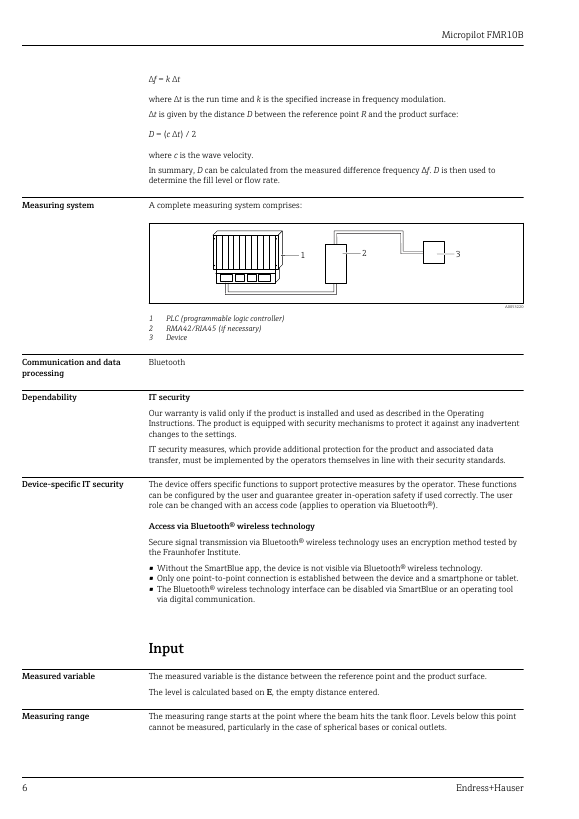

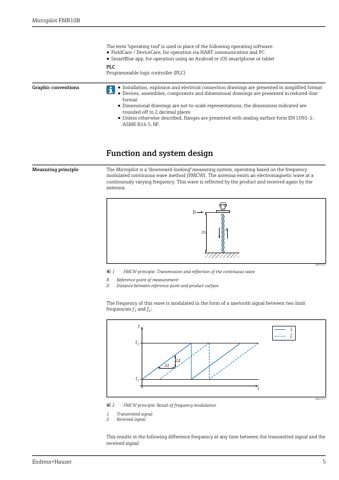

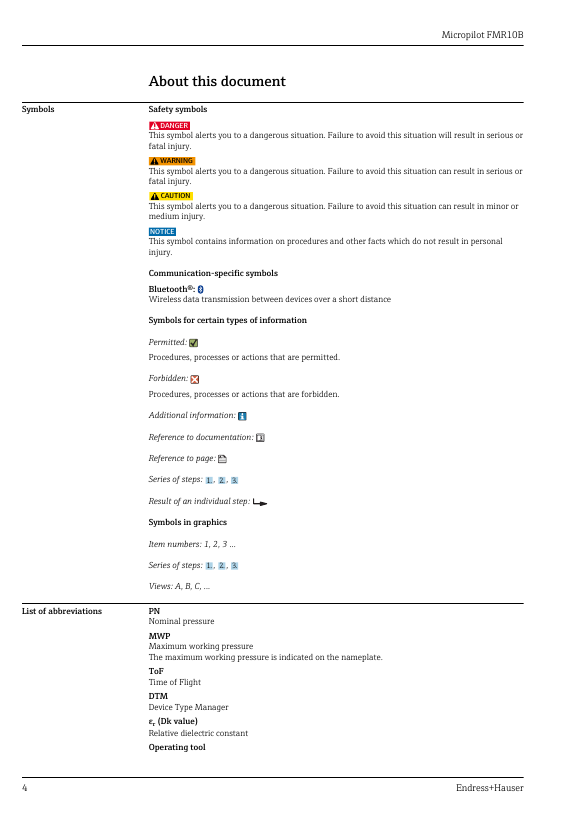

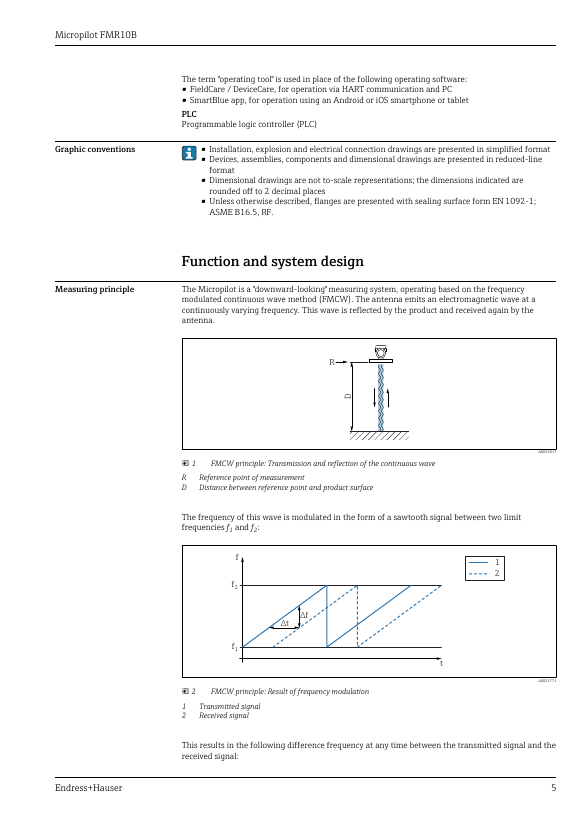

Maximum measuring rangeup to 10 m
Process temperature–40 to 60 °C
CertificationsEN 302729
Overvoltage protection test level for DC power supply lines and IO lines1 000 V wire to ground
Supply voltage24 VDC ±3 VDC
ResolutionCurrent output: < 1 µA, Digital: 1 mm (0.04 in)
Temperature range–40 to 65 °C (–40 to 150 °F)
Order code71662415
Maximaler Messbereich10 m
Prozesstemperatur–40 … 60 °C
Antennenspitze + 10 mm10 mm
Antenne40 mm (1,5 in)
MediengruppeA (εr 1,4 … 1,9)
Measuring range10 m (33 ft)
Kabellänge10 m (32 ft)
ÜberspannungsschutzIEC/DIN EN 61326-1
ReferenzbedingungenIEC 62828-2
Umgebungstemperatur+21 … +33 °C (+70 … +91 °F)
Feuchte5 … 80 % rF ± 5 %
Umgebungsdruck860 … 1 060 mbar (12,47 … 15,37 psi)
Versorgungsspannung24 VDC ±3 VDC
ReflektorMetallplatte mit Durchmesser ≥1 m (40 in)
Auflösung - Digital1 mm (0,04 in)
Maximale Messabweichung - Flüssigkeiten - Messdistanz bis 0,25 m±10 mm (±0,39 in)
Maximale Messabweichung - Flüssigkeiten - Messdistanz > 0,25 m±5 mm (±0,2 in)
Maximale Messabweichung - Feststoffe - Messdistanz bis 0,8 m±20 mm (±0,79 in)
Maximale Messabweichung - Feststoffe - Messdistanz > 0,8 m±10 mm (±0,39 in)
Nichtwiederholbarkeit≤ 1 mm (0,04 in)
Offset/nullpunkt±4 mm (±0,16 in)
Reaktionszeit≤ 250 ms bei Betriebsspannung 24 V
Aufwärmzeit≤ 30 s
Durchmesser Dmin. 40 mm (1,5 in)
Länge Lmax. (D - 30 mm (1,2 in)) × 7,5
Kegeldurchmesser WD × 0,14
DimensionsAntenne 40 mm (1,5 in) Kabeleinführung von oben
Weightca. 0,7 kg (1,5 lb)
Geografische Breite40° 31' 27" Nord
Geografische Länge03° 05' 22" West
FCC CompliancePart 15 of the FCC rules
Industry Canada ComplianceCNR-Gen Section 8.4
Abmessungen Überflutungsschutzhülse40 mm (1,5 in) mm (in)
Material316L (1.4404)
Öffnungen für Prozessanschlüsse Kabeleinführung35 mm (1,38 in) mm (in)
Öffnungen für alle Prozessanschlüsse Antennenende Gewinde50 mm (2,17 in) mm (in)
Öffnung für einen beliebigen zusätzlichen Sensor22 mm (0,87 in) mm (in)
Ausleger500 mm schwenkbar
Stutzenmontage, 40 mm (1,5 in) Antenne, min. D40 mm (1,5 in)
Stutzenmontage, 40 mm (1,5 in) Antenne, max. L(D - 30 mm (1,2 in)) × 7,5
Stutzenmontage, 40 mm (1,5 in) Antenne, innerhalb Stutzen, min. D80 mm (3 in)
Stutzenmontage, 40 mm (1,5 in) Antenne, innerhalb Stutzen, max. L100 mm (3,94 in) + (D - 30 mm (1,2 in)) × 7,5
Dielektrizitätskonstante des Mediumsεr ≥ 10
Abstand von der Antennenkante zum Tankca. 100 mm (4 in)
Optimale Materialdicke PE; εr 2,31,25 mm (0,049 in)
Optimale Materialdicke PTFE; εr 2,11,30 mm (0,051 in)
Optimale Materialdicke PP; εr 2,31,25 mm (0,049 in)
Optimale Materialdicke Perspex; εr 3,11,10 mm (0,043 in)
Prozesstemperaturbereich–40 … +60 °C (–40 … +140 °F)
Prozessdruckbereich, Antenne 40mm (1,5 in)prel = –1 … 3 bar (–14,5 … 43,5 psi), pabs < =4 bar (58 psi)
Dielektrizitätskonstante für Flüssigkeitenεr ≥ 1,8
Dielektrizitätskonstante für Schüttgüterεr ≥ 1,6
Druck kleiner als200 bar
Öffnungen35 mm (1,38 in) mm (in)
Securing nut13.3 mm
Flooding protection tube dimensions40 mm (1.5 in) mm (in)
Mounting bracket dimensions75 mm
Cantilever, pivotable500 mm
Spannungsversorgung12 … 30 V
Rlmax782 W
Temperature:-40 to +80°C (-40 to +176°F)
Pressure:-1 to +3bar (-14.5 to +43psi)
Measuring range:up to 30m (98,4ft)
Temperatura-40 ... +80 °C (-40 ... +176 °F)
Pressione-1 ... +3 bar (-14,5 ... +43 psi)
Campo di misurafino a 30 m (98,4 ft)
Process pressure–1 to 3 bar
AccuracyUp to ± 5 mm
Cable entry process connectionG 1"/NPT 1"
Antenna end process connectionG 1½"/NPT 1½"
Process connectionKabeleinführung G 1" / NPT 1"

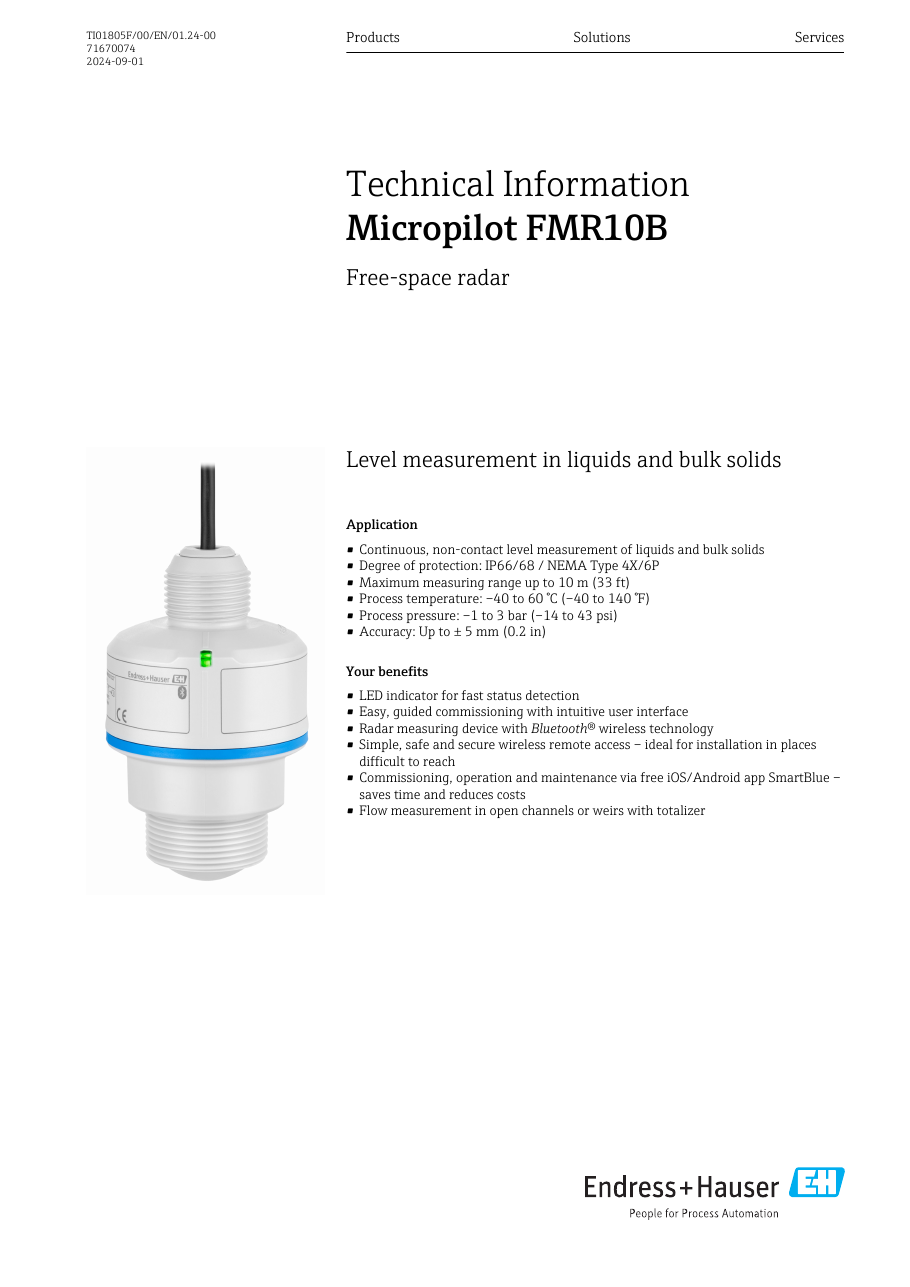

Part numberFMR10B
