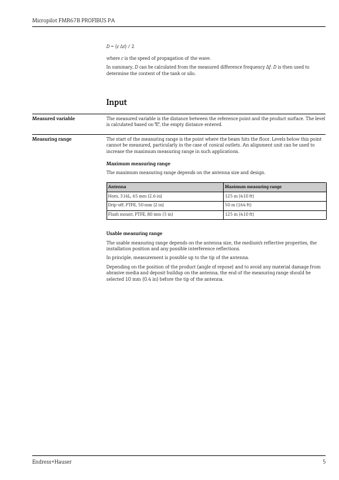

Maximum measuring range125 m
Temperature–40 to +450 °C
Pressure–1 to +160 bar
Antenna nozzle mounting, flush mount80 mm (3 in)
Diameter ØD80 to 100 mm (3.2 to 4 in)
Height Hmax1 750 mm (70 in)
Hmax1 450 mm (57 in)
Purge air pressure range (Pulse operation)6 bar (87 psi)
Purge air pressure range (Continuous operation)200 to 500 mbar (3 to 7.25 psi)

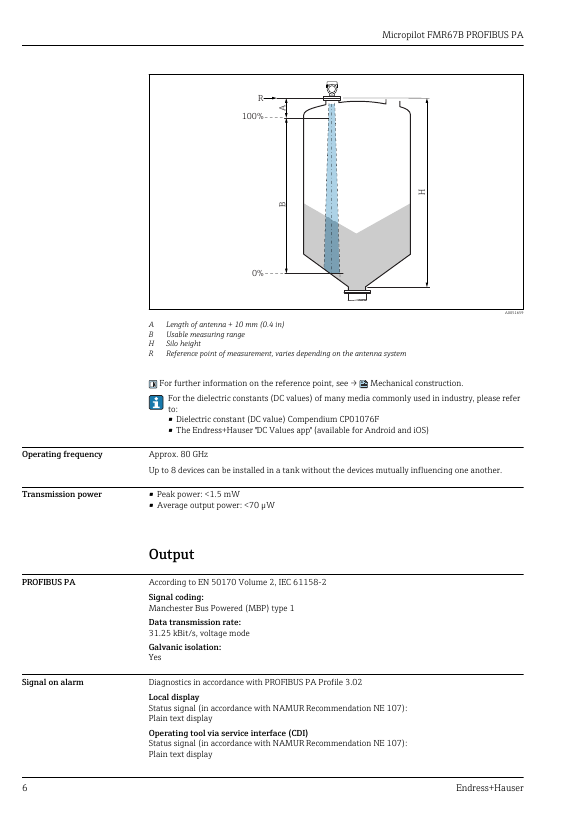

Operating frequencyApprox. 80 GHz
Transmission power - Peak power<1.5 mW
Transmission power - Average output power<70 µW
Data transmission rate31.25 kBit/s
PROFIBUS PA Manufacturer ID17 (0x11)
Ident number0x1568 oder 0x9700
Profile version3.02
Maximum nozzle length Hmax1 700 mm (67 in)
Nozzle diameter D80 to 100 mm (3.2 to 4 in)
Antenna nozzle mountingflush mount 80 mm (3 in)
Diameter80 to 100 mm (3.2 to 4 in)
Height max1 750 mm (70 in)
Cover with securing screw torque0.7 Nm
Cover with securing screw torque (hygienic housing)0.7 Nm
Process temperature–40 to +80 °C
Maximaler Messbereich125 m (410 ft)
Temperatur–40 … +450 °C
Druck–1 … +160 bar
IsolationsspannungenPotenzialfrei, Isolationsspannung 1 350 VDC gegen Spannungsversorgung und 500 VA
SchaltverzögerungFrei programmierbar im Bereich 0 … 100 s, getrennt für Ein- und Ausschaltpunkt
Minimaler Alarm3,6 mA
Maximaler Alarm22 mA
FehlerverhaltenMinimaler Alarm (= Werkseinstellung): 3,6 mA, Maximaler Alarm: 22 mA, Fehlerverh
Spannungsversorgung10,5 … 30 VDC Ex i
Rlmax1065 [W]
Versorgungsspannung10,5 V
Minimale Anlaufspannung10,5 V
Anlaufstrom< 3,6 mA
Anlaufzeit< 15 s
Minimale Betriebsspannung10,5 V
Zeit für Verbindungsaufbau< 30 s
Kabelaußendurchmesser⌀5 … 10 mm (0,2 … 0,38 in)
ÜberspannungsschutzZündspannung: min. 400 VDC
Maximale Messabweichung±20 mm (±0,79 in)
Nichtwiederholbarkeit≤ 1 mm (0,04 in)
Maximale Stutzenlänge Hmax1 450 mm (57 in)
Druckbereich der Spülluft (Dauerbetrieb)200 … 500 mbar
Kunststoffgehäuse; Prozesstemperatur0 … +150 °C (+32 … +302 °F)
P1Tp: 0 °C (+32 °F) | Ta: +76 °C (+169 °F)
P2Tp: +76 °C (+169 °F) | Ta: +76 °C (+169 °F)
P3Tp: +150 °C (+302 °F) | Ta: +25 °C (+77 °F)
P4Tp: +150 °C (+302 °F) | Ta: 0 °C (+32 °F)
P5Tp: 0 °C (+32 °F) | Ta: 0 °C (+32 °F)
DimensionsDN65 Hornantenne, mit UNI-Flansch und Ausrichtvorrichtung mm (in)
Material316L
Prozessdruck≤1 bar (14,5 psi)
Weight5,1 kg (11,24 lb)
UNI Flansch8"/DN200/200A
Horn Antenne65 mm (2,56 in)
Genauigkeit±3 mm (±0,12 in)
01.00.zz (Gerätefirmware)2022-08-01
Hersteller-id17 (0x11)
Profil-version3.02
Umgebungstemperaturbereich–40 … +85 °C (–40 … +185 °F)
Prozesstemperatur+85 °C (+185 °F)
Temperatura-40 ... +450 °C (-40 ... 842 °F)
Campo di misurafino a 50 m (164 ft)
PressioneVuoto fino a +160 bar (vuoto fino a +2.320 psi)

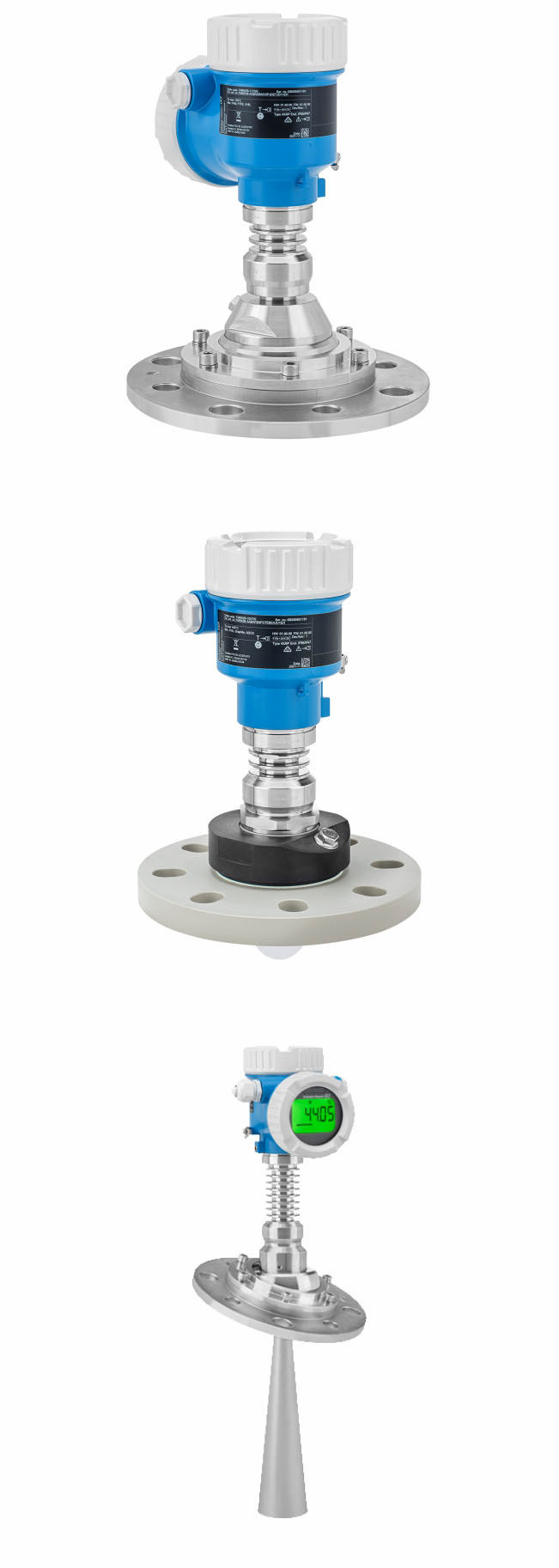

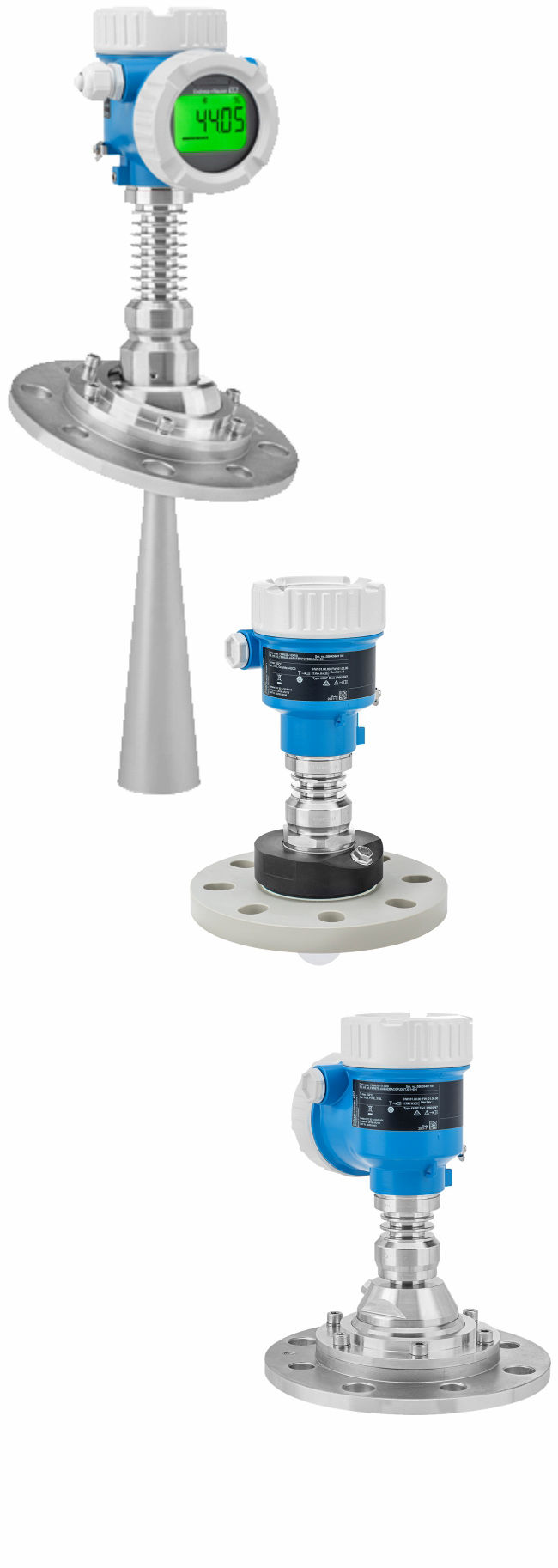

Part numberFMR67B
