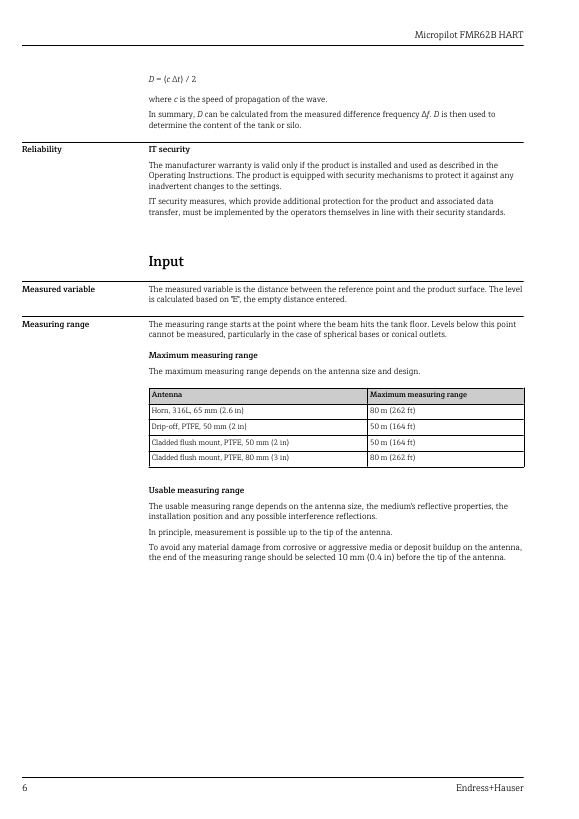

Maximum measuring range80 m
Temperature–196 to +450 °C
Pressure–1 to +160 bar
Electrical connection dataU = 16 to 35 VDC, I = 0 to 40 mA
Internal resistorRI < 880 Ω
Insulation voltagesFloating, insulation voltage 1 350 VDC in relation to power supply and 500 VAC i
Switching delayUser-programmable in the 0 to 100 s range, separate for switch-on point and swit
HART loadMin. 250 Ω
Minimum distance from tank wall15 cm
Borehole diameter maximum1/10 of the pipe diameter
Slot width maximum1/10 of the pipe diameter
Maximaler Messbereich80 m
Temperatur–196 … +450 °C
Druck–1 … +160 bar
CertificationsEN 302729
Mindestabstand zwischen Referenzpunkt R und 100%-MarkeAntennenlänge + 200 mm (8 in)
Mindestwert400 mm (16 in)
Minimale Spanne400 mm (16 in)
Maximalwert für Abgleich Leer50 m (164 ft)
Arbeitsfrequenzca. 80 GHz
Sendeleistung Peakleistung6,3 mW
Sendeleistung Mittlere Ausgangsleistung63 µW
Ausgang SignalkodierungFSK ±0,5 mA über dem Stromsignal
Ausgang Datenübertragungsrate1 200 Bit/s
Stromausgang4 … 20 mA mit überlagertem digitalem Kommunikationsprotokoll HART, 2-Draht
Stromausgang Betriebsarten• 4,0 … 20,5 mA
• NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung)
• US mode: 3,9 …
FehlerverhaltenMinimaler Alarm (= Werkseinstellung): 3,6 mA
Maximaler Alarm: 22 mA
Vor-ort-anzeigeStatussignal (gemäß NAMUR-Empfehlung NE 107): Klartextanzeige
Minimale Anlaufspannung10,5 V
Anlaufstrom< 3,6 mA
Anlaufzeit< 15 s
Minimale Betriebsspannung10,5 V
Zeit für Verbindungsaufbau< 30 s
Prozesstemperatur–20 … +150 °C (–4 … +302 °F)
Ta+76 °C (+169 °F)
Tp+150 °C (+302 °F)
Kunststoffgehäuse; Prozesstemperatur–60 … +150 °C (–76 … +302 °F)
Kunststoffgehäuse; Prozesstemperatur bei CSA C/US Zulassung0 … +150 °C (+32 … +302 °F)
Kabelaußendurchmesser (Kunststoff Verschraubung)⌀5 … 10 mm
Kabelaußendurchmesser (Messing vernickelt Verschraubung)⌀7 … 10,5 mm
Kabelaußendurchmesser (Edelstahl Verschraubung)⌀7 … 12 mm
Überspannungsschutz Zündspannungmin. 400 VDC
Überspannungsschutz Nennableitstrom10 kA
AntennePTFE plattiert, frontbündig 50 mm (2 in)
Maximale Stutzenlänge Hmax750 mm (30 in)
Horn Antenne65 mm (2,56 in)
Kegeldurchmesser W0,35 m (1,15 ft)
CSA C/US Zulassung und Kunststoffgehäuse; Prozesstemperatur0 … +200 °C (+32 … +392 °F)
Gehäuse Aluminium, beschichtet; Prozesstemperatur–20 … +150 °C (–4 … +302 °F)
P1Tp: –196 °C (–320 °F) | Ta: +76 °C (+169 °F)
P2Tp: +76 °C (+169 °F) | Ta: +76 °C (+169 °F)
P3Tp: +200 °C (+392 °F) | Ta: +27 °C (+81 °F)
P4Tp: +200 °C (+392 °F) | Ta: –40 °C (–40 °F)
P5Tp: –40 °C (–40 °F) | Ta: –40 °C (–40 °F)
P6Tp: –196 °C (–320 °F) | Ta: +30 °C (+86 °F)
Drip-off Antenne50 mm (2 in)
Antenne plattiert frontbündig, PTFE50 mm (2 in)
Profile version3.02
Manufacturer ID17 (0x11)
Ident number0x1568 or 0x9700
Measuring range7 m (23 ft)
Ambient temperature range–40 to +85 °C (–40 to +185 °F)
Ambient temperature range with LCD display–40 to +85 °C (–40 to +185 °F) with limitations in optical properties
Ambient temperature range with LCD display limitations–20 to +60 °C (–4 to +140 °F)
Plastic housing; process temperature–196 to +200 °C (–320 to +392 °F)
Aluminum housing, coated; process temperature–20 to +150 °C (–4 to +302 °F)
CSA C/US approval and plastic housing; process temperature0 to +200 °C (+32 to +392 °F)

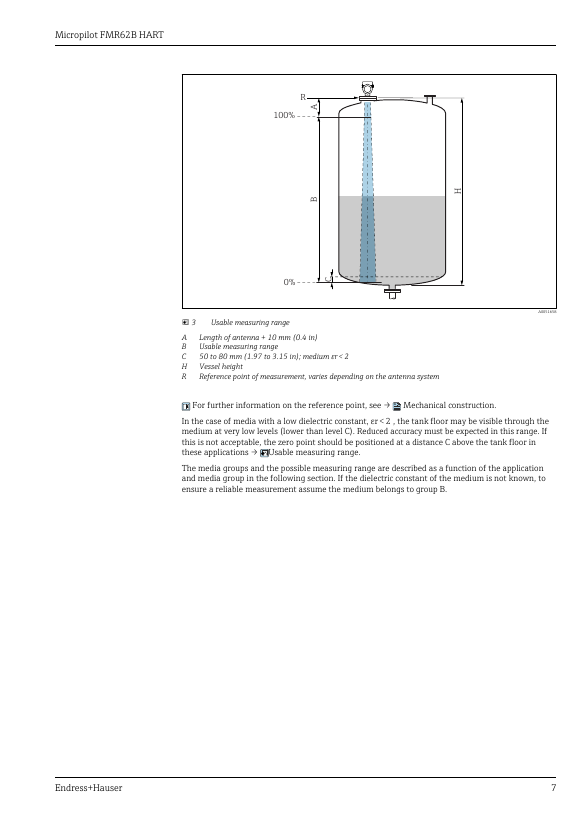

Usable measuring rangeLength of antenna + 10 mm (0.4 in)
Ambient temperature range without limitations–20 to +60 °C (–4 to +140 °F)
Umgebungstemperatur–40 … +80 °C (–40 … +176 °F)
Option–50 … +80 °C (–58 … +176 °F)
Umgebungstemperaturbereich–40 … +85 °C (–40 … +185 °F)
Electrical connection2x 0.7 Nm
Cover with securing screw7x 0.7 Nm
Temperatura-196 ... +450 °C (-321 ... +842 °F)
Campo di misurafino a 80 m (262 ft)
Tecnologia80 GHz
Campo di misura massimo125 m
Frequenza80 GHz
Part numberFMR62B
