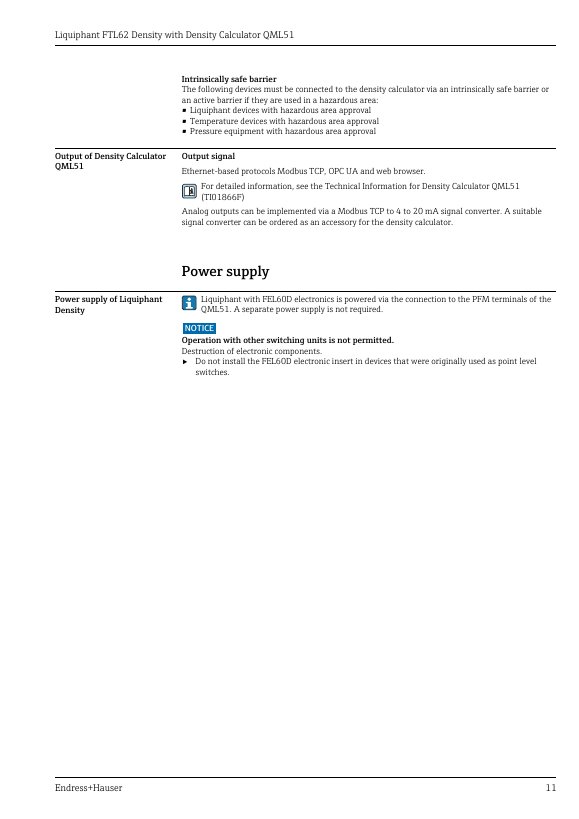

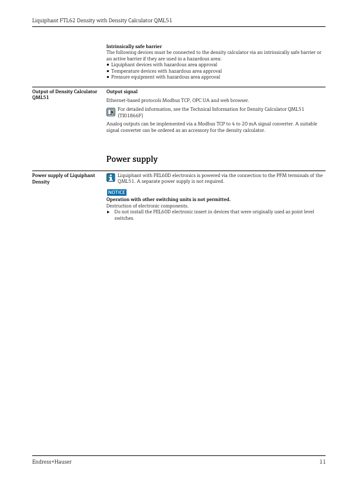

Power supplyLiquiphant with FEL60D electronics is powered via the connection to the PFM term
Operating voltage24 V, 50 Hz/60 Hz
Holding power/rated power> 0.5 VA, < 8.4 VA
Free-field range50 m max
Operation radius with intervisibility around the device10 m

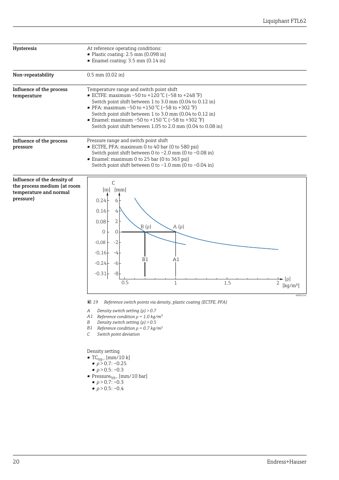

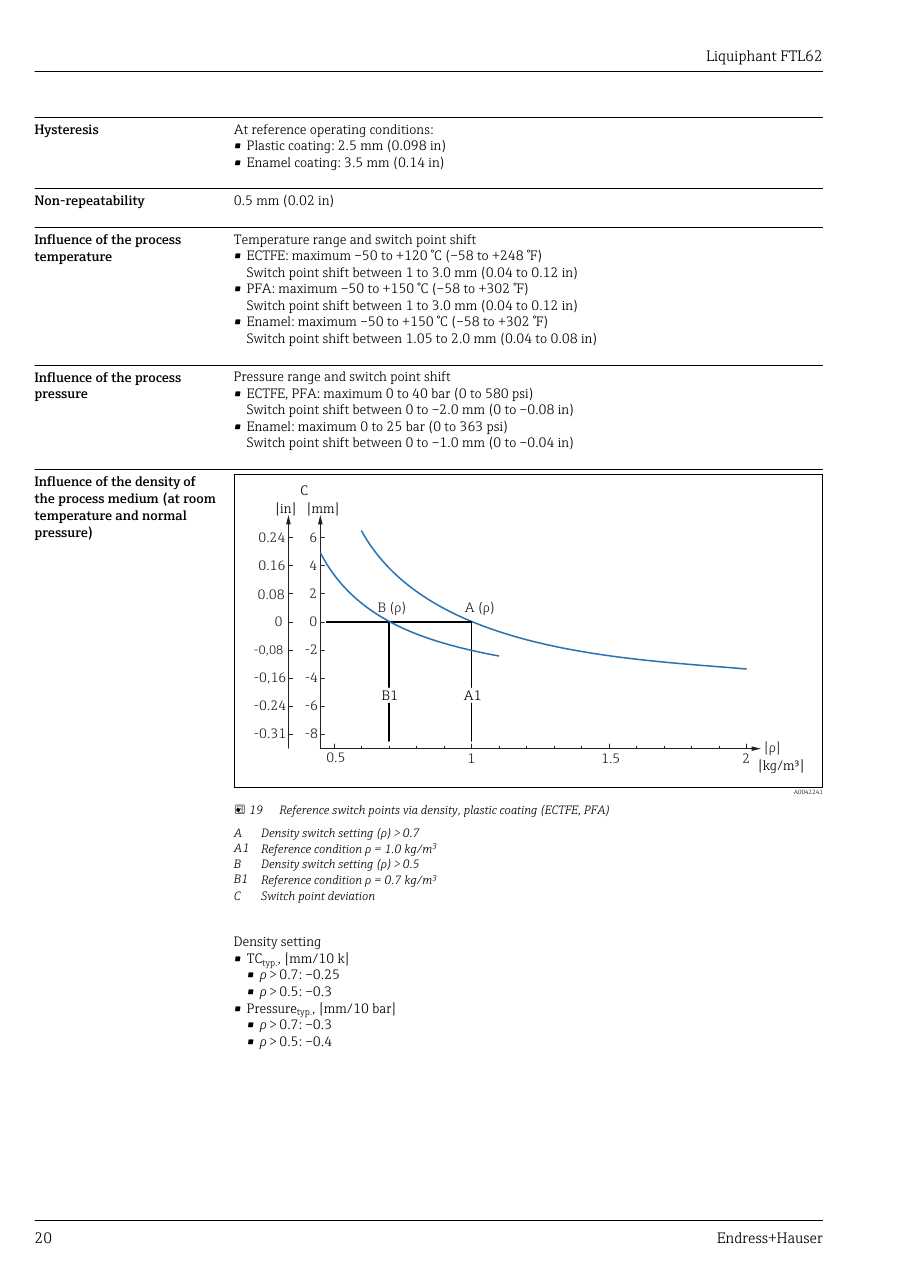

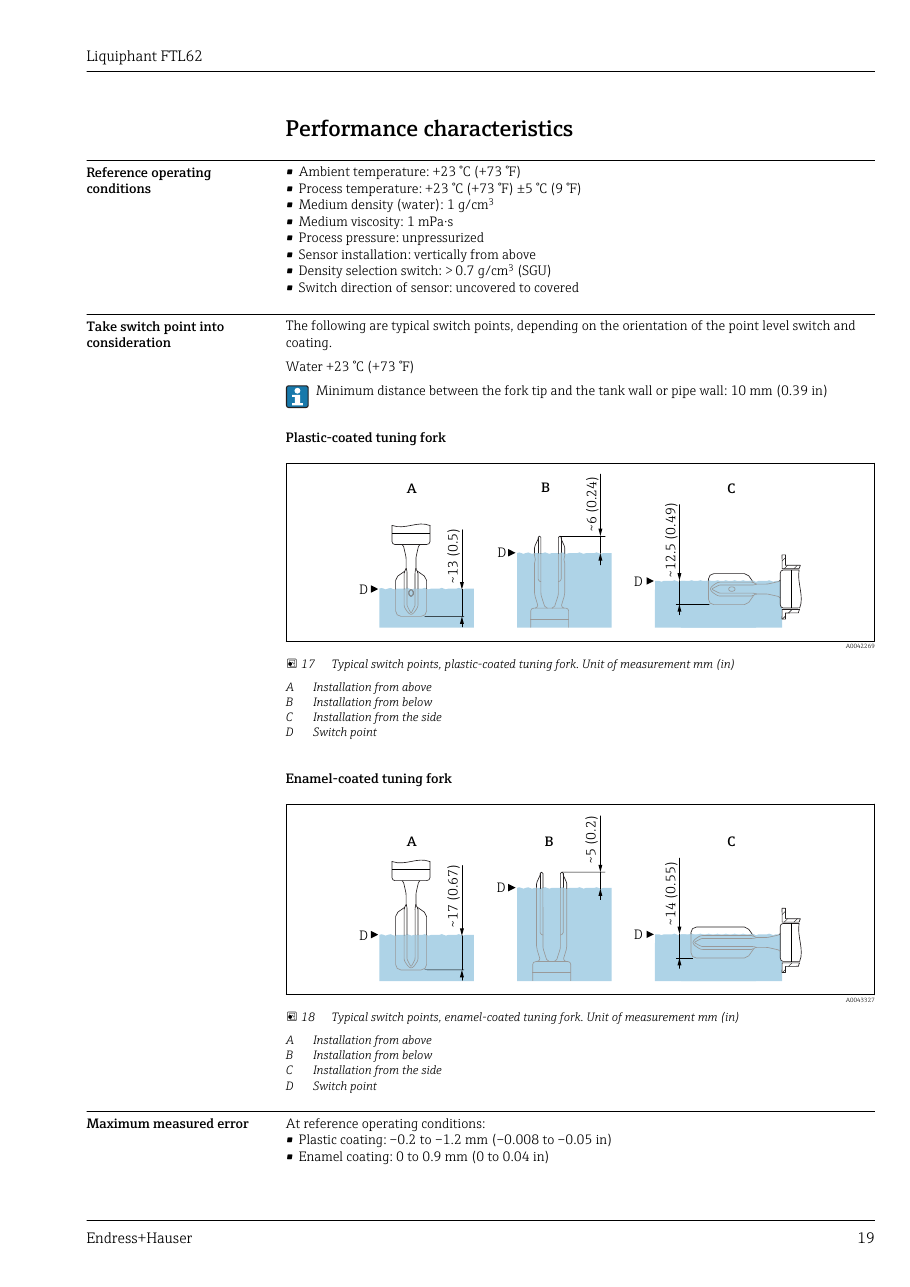

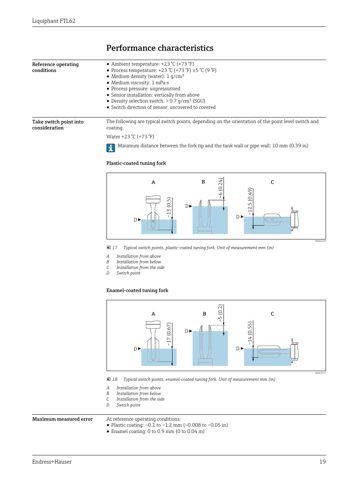

Hysteresis2.5 mm (0.098 in)
Non-repeatability0.5 mm (0.02 in)
Influence of the process temperatureECTFE: maximum –50 to +120 °C (–58 to +248 °F)
Influence of the process pressureECTFE, PFA: maximum 0 to 40 bar (0 to 580 psi)
Betriebsspannung24 V, 50 Hz/60 Hz
Halteleistung/bemessungsleistung> 0,5 VA, < 8,4 VA
maximale seitliche Belastbarkeit75 Nm
Umgebungstemperaturbereich–40 … +70 °C (–40 … +158 °F)
maximale Anschlussspannung35 V DC
Messstoffdichte> 0,7 g/cm3
Viskosität≤ 10 000 mPa⋅s
Druckstöße≤ 20 bar/s (290 psi/s)
Feststoffanteilø ≤ 5 mm (0,2 in)
Seitliche Belastbarkeit≤ 75 Nm
Versorgungsspannung19 … 253 VAC, 50 Hz/60 Hz / 19 … 55 VDC
LeistungsaufnahmeS < 25 VA, P < 1,3 W

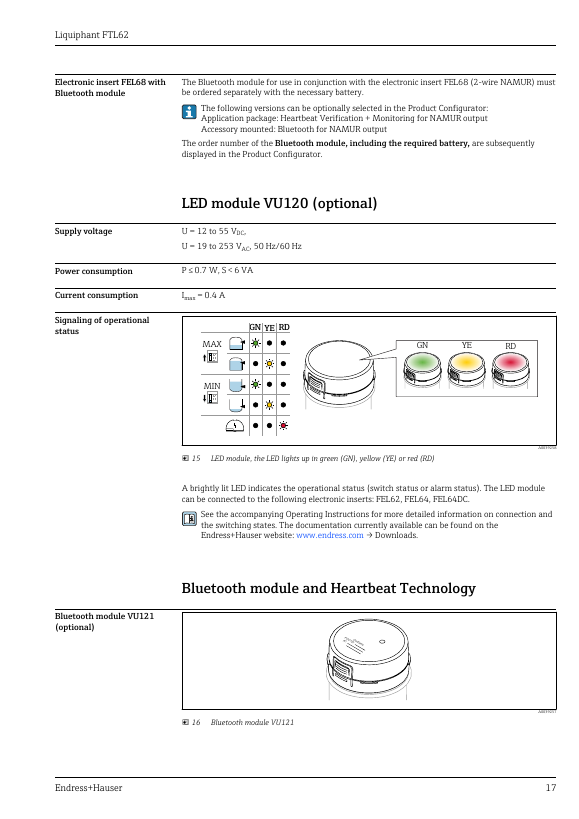

Bluetooth® ModulVU121
BatterieAA Lithium-Batterie 3,6 V
Umgebungstemperatur+10 … +40 °C
ECTFE, PFA–1 … 40 bar (–14,5 … 580 psi)
Emailmax. –1 … 25 bar (–14,5 … 363 psi)
Prüfdruck1,5 · PN bar
Berstdruck der Membran200 bar
Grundgewicht0,65 kg (1,43 lb)
Bluetooth-modul0,1 kg (0,22 lb)
LED-modul0,1 kg (0,22 lb)
Gehäuse Einkammer Aluminium beschichtet0,8 kg (1,76 lb)
Gehäuse Einkammer 316L2,1 kg (4,63 lb)
Gehäuse Einkammer 316L Hygiene0,45 kg (0,99 lb)
Temperaturdistanzstück0,6 kg (1,32 lb)
Druckdichte Durchführung0,7 kg (1,54 lb)
Rohrverlängerung 1 000 mm0,9 kg (1,98 lb)
Rohrverlängerung 50 in1,15 kg (2,54 lb)
Wetterschutzhaube Kunststoff0,2 kg (0,44 lb)
Wetterschutzhaube 316L0,93 kg (2,05 lb)

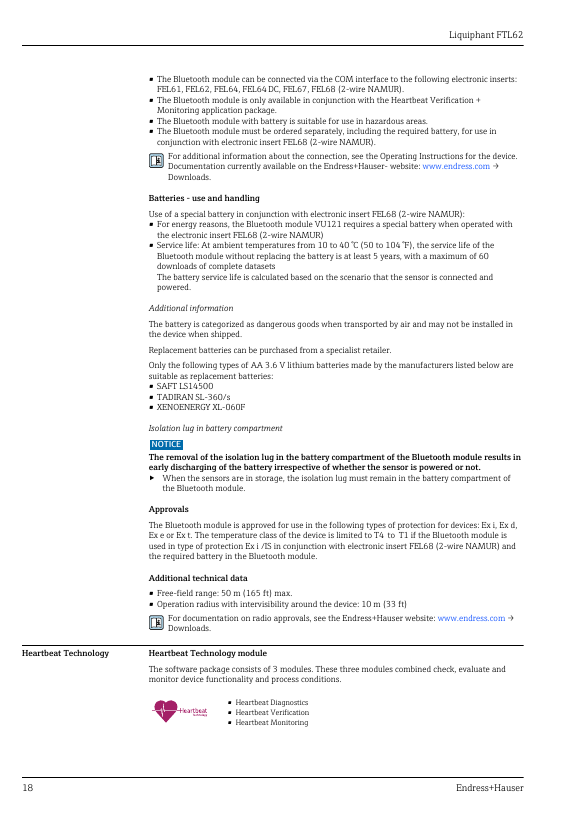

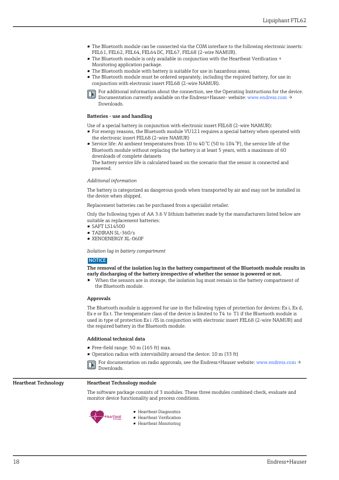

Reichweite im Freifeld50 m
Bedienradius um das Gerät bei Sichtkontakt10 m
seitliche Belastbarkeit75 Nm
Power consumptionP ≤ 0.5 W
Current consumptionI ≤ 10 mA (without load)
Load currentI ≤ 350 mA with overload and short-circuit protection
Capacitance loadC ≤ 0.5 µF at 55 V, C ≤ 1.0 µF at 24 V
Residual currentI < 100 µA (for blocked transistor)
U10...55 V DC
I max350 mA
U max55 V
Il350 mA

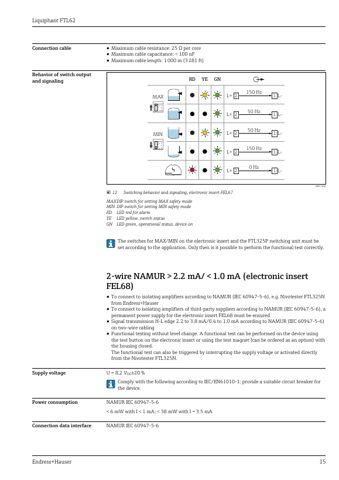

Supply voltageU = 19 to 253 VAC, 50 Hz/60 Hz / 19 to 55 VDC
Required tools• Flat-blade screwdriver (0.6 mm x 3.5 mm) for terminals
• Suitable tool with wi
Lateral Loading Capacity75 Nm (55 lbf ft)
Valid as of version01.00.zz (Device firmware)
Pmax0.83 W PNP
StromaufnahmeImax = 0,4 A
Prozessdruckbereich ECTFE, PFA–1 … 40 bar
Prozessdruckbereich Emailmax. –1 … 25 bar
Prüfdruck ECTFE, PFA40 bar
Prüfdruck Email25 bar
Messstoffdichte (optional)> 0,4 g/cm3
Korrekturfaktor1,0025
Temperatura:-50 a +150 °C (-58 a +302 °F)
Presión:-1 a +40 bar (-14,5 a 580 psi)
Temperatura-50 ... +150 °C (-58 ... +302 °F)
Pressione-1 ... +40 bar (-14,5 ... +580 psi)
Part numberFTL62
