Ambient temperature effect - NaI (Tl) crystalTemperature range: –40 to +50 °C (–40 to +122 °F), Influence of ambient temperat
Ambient temperature effect - PVT scintillator (standard)Temperature range: –40 to +60 °C (–40 to +140 °F), Influence of ambient temperat
Ambient temperature effect - PVT scintillator (high-temperature version)Temperature range: +5 to +60 °C (41 to +140 °F), Influence of ambient temperatur

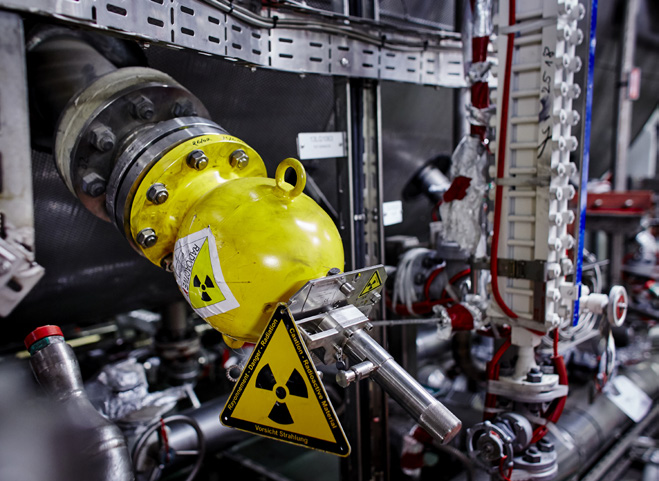

Total length498 mm
Weight of collimator25.5 kg
Additional weight for small parts2.20 lb
Sample point distance from measuring point20 m (66 ft)
Rated cross-section0.5 mm2 (AWG20) to 2.5 mm2 (AWG13)
Overvoltage protection Nominal functioning DC voltage600 V
Overvoltage protection Nominal discharge current10 kA
Overvoltage protection Surge current check î20 kA
Overvoltage protection Arrester AC current check I10 A
Voltage drop with HART communication≤1.9 V
Additional voltage drop with display light2.9 V
Sample point distance20 m
Pipe diameter distance with pumps≥10 x pipe diameter
Nominal functioning DC voltage600 V
Nominal discharge current10 kA
Surge current check î20 kA
Arrester AC current check I10 A
Rated cross-section of protective ground or grounding of the cable shield> 1 mm2 (17 AWG)
Rated cross-section of cable0.5 mm2 (AWG20) to 2.5 mm2 (AWG13)
Voltage drop with HART≤1.9 V
Permitted storage temperature–40 to +80 °C (–40 to +176 °F)
PVT scintillator (standard)–40 to +60 °C (–40 to +140 °F)
PVT scintillator (high-temperature version)–20 to +80 °C (–4 to +176 °F)
Ausgangssignal4...20mA mit HART-Protokoll
BürdeMax. Bürde: 500 Ω
Dämpfung Ausgang0...999,9 s
Nennansprechgleichspannung600 V
Nennableitstoßstrom10 kA
Bemessungsquerschnitt0,5 mm2 (AWG20) bis 2,5 mm2 (AWG13)
Zykluszeit (Update-Zeit)min. 300 ms
Zeitkonstante T63 (t2)einstellbar 0,0 … 999,9 s
Einschwingzeit (t3)Unmoduliert: minimal 450 ms, Moduliert: minimal 20 s
Probeentnahmepunkt20 m
Abstand zur Pumpen≥10 x Rohrdurchmesser
Masse-Durchfluss-Messung (m)10 m
Abstand A178 (7.01) mm
Durchmesser A140 (5.51) mm
Weight18 kg
Storage Temperature-40 to +80 °C
Storage Temperature (PVT scintillator)-40 to +60 °C
Storage Temperature (PVT scintillator high-temperature version)-20 to +80 °C
A248 (9.76) mm
B143 mm
C118 mm
Diameter85 (3.35) mm
Protective ground or grounding of the cable shieldrated cross-section > 1 mm2 (17 AWG)
Potential matching lineat least 2.5 mm2 (14 AWG)
Max. Grenzstanddetektion42 mm (1,65 in)
Min. Grenzstanddetektion42 mm (1,65 in)
Einfluss der Umgebungstemperatur+- 0.1%
CertificationsSIL2/3 nach IEC 61508
Abstand zu Pumpen≥10 x Rohrdurchmesser
Umgebungstemperatur–40 … +80 °C (–40 … +176 °F)
Einsatzhöhe nach IEC5 000 m (16 404 ft)
SchwingungsfestigkeitDIN EN 60068-2-64; Prüfung Fh; 5...2000 Hz, 1(m/s2)2/Hz
StoßfestigkeitIEC 60068-2-27; Prüfung Ea; 30 g, 18 ms, 3 Schocks/Richtung/Achse
Gesamtlänge A430 mm (16,93 in)
Weight11,60 kg (25,57 lb)
Überspannungsschutz Nennansprechgleichspannung600 V
Überspannungsschutz Nennableitstoßstrom10 kA
Stoßstromprüfungî = 20 kA nach DIN EN 60079-14: 8/20 μs
AbleiterwechselstromprüfungI = 10 A
Gewicht inklusive Elektronik und Display1,2 kg
Elektronikrohr Durchmesser A95 mm (3,74 in)
Elektronikrohr Abstand C140 mm (5,51 in)
Gesamtlänge498 mm (19.6 in)
Gewicht des Kollimators (ohne FMG50 und ohne Anbauteile)25,5 kg (56.2 lb)
Kabelverschraubung3,75 Nm
Gesamtlänge A (NaI 2")430 mm
Gesamtlänge A (NaI 4")480 mm
Gesamtlänge A (NaI 8")590 mm
Gesamtlänge A (PVT 200)590 mm
Abstand zu Pumpe≥10 x Rohrdurchmesser
Potentialausgleichsleitungmindestens 2,5 mm2 (14 AWG)
ÜberspannungsschutzNennansprechgleichspannung: 600 V, Nennableitstoßstrom: 10 kA
Schutzleiter oder Erdung des KabelschirmsBemessungsquerschnitt > 1 mm2 (17 AWG)
Versorgungsspannung12 V
Total length A430 mm
Weight11.60 kg
NaI (Tl) crystal storage temperature-40 to +80 °C
PVT scintillator (standard) storage temperature-40 to +60 °C
PVT scintillator (high-temperature version) storage temperature-20 to +80 °C
Campo di misura massimo125 m
Frequenza80 GHz

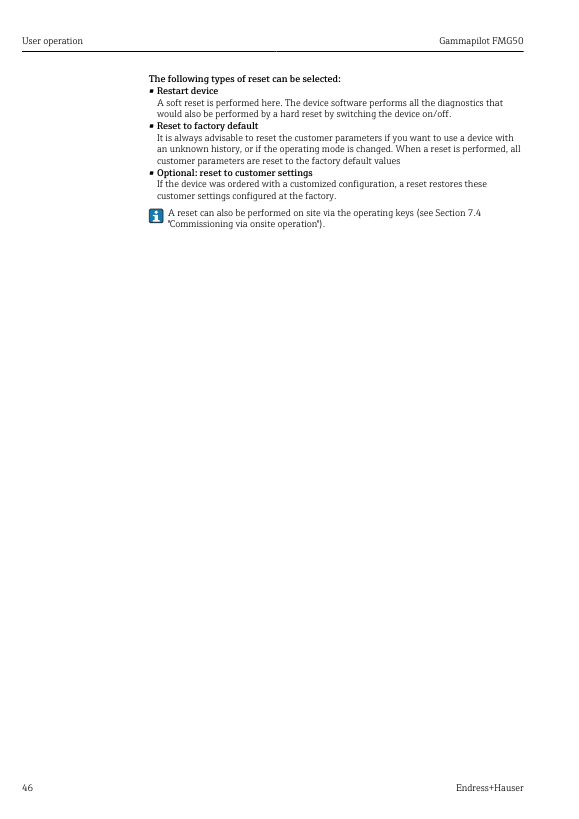

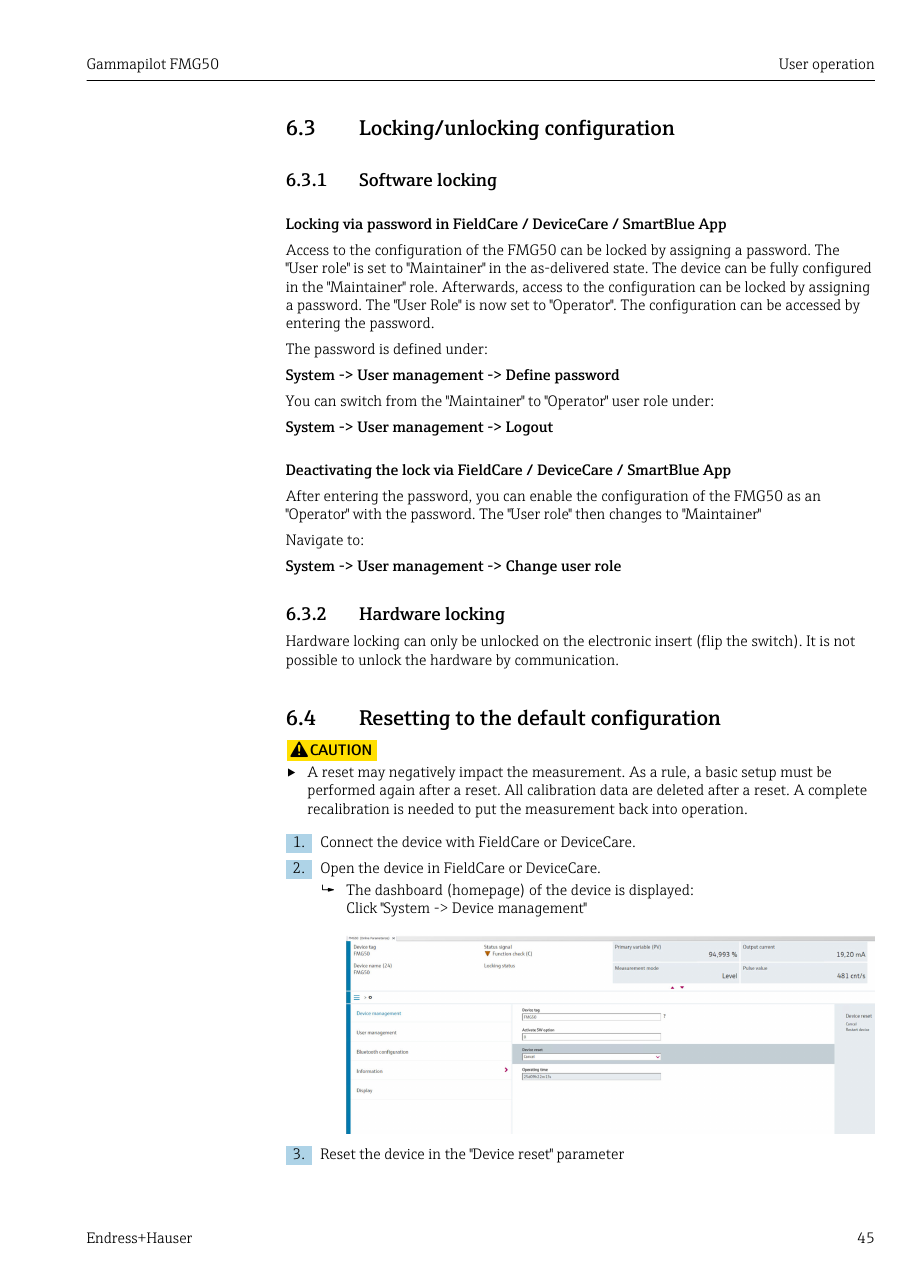

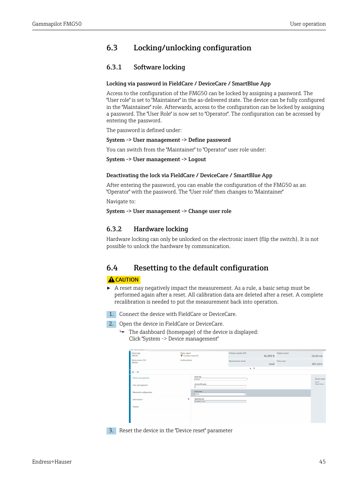

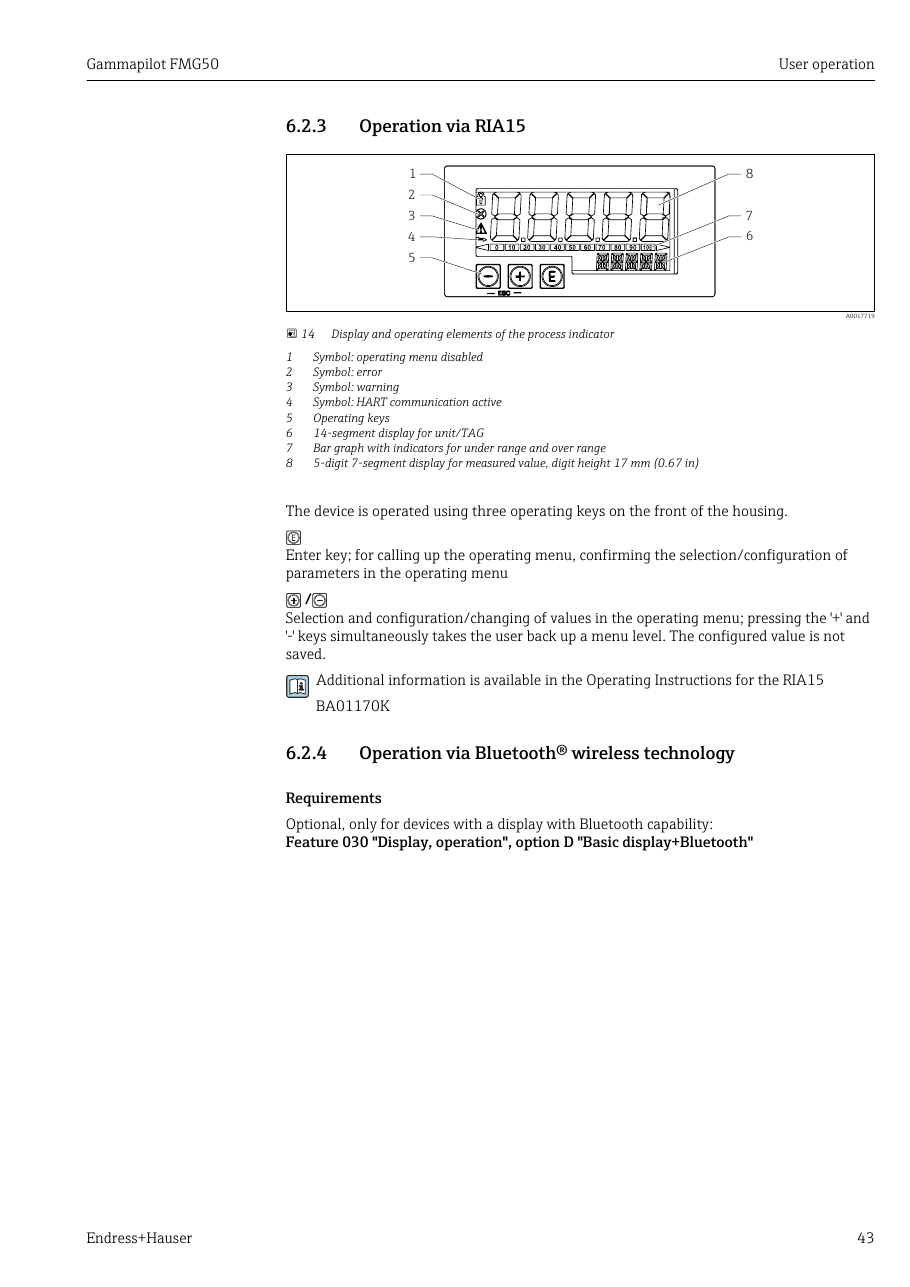

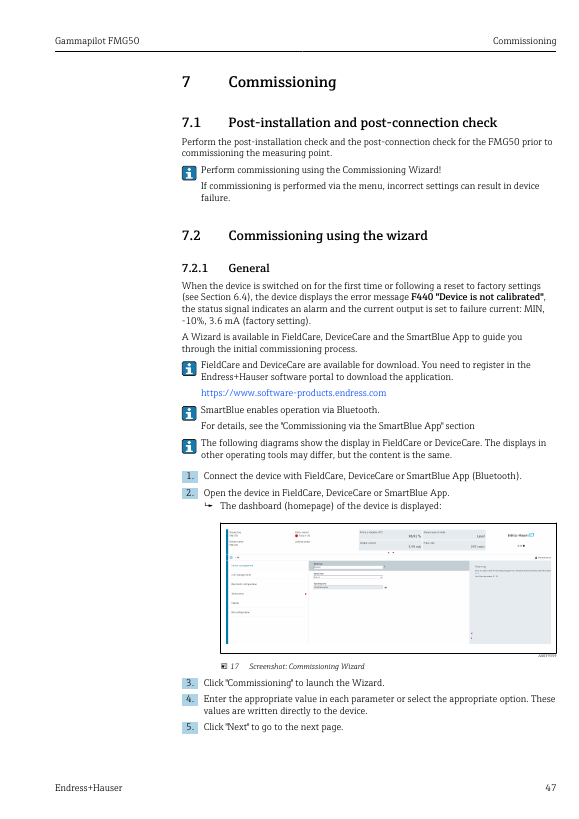

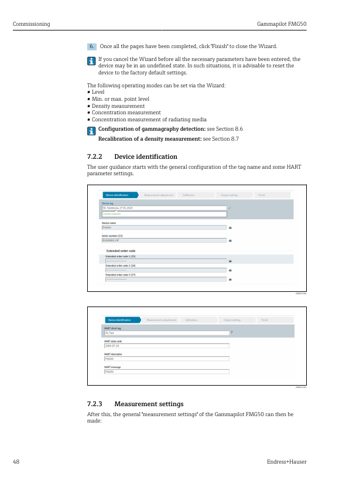

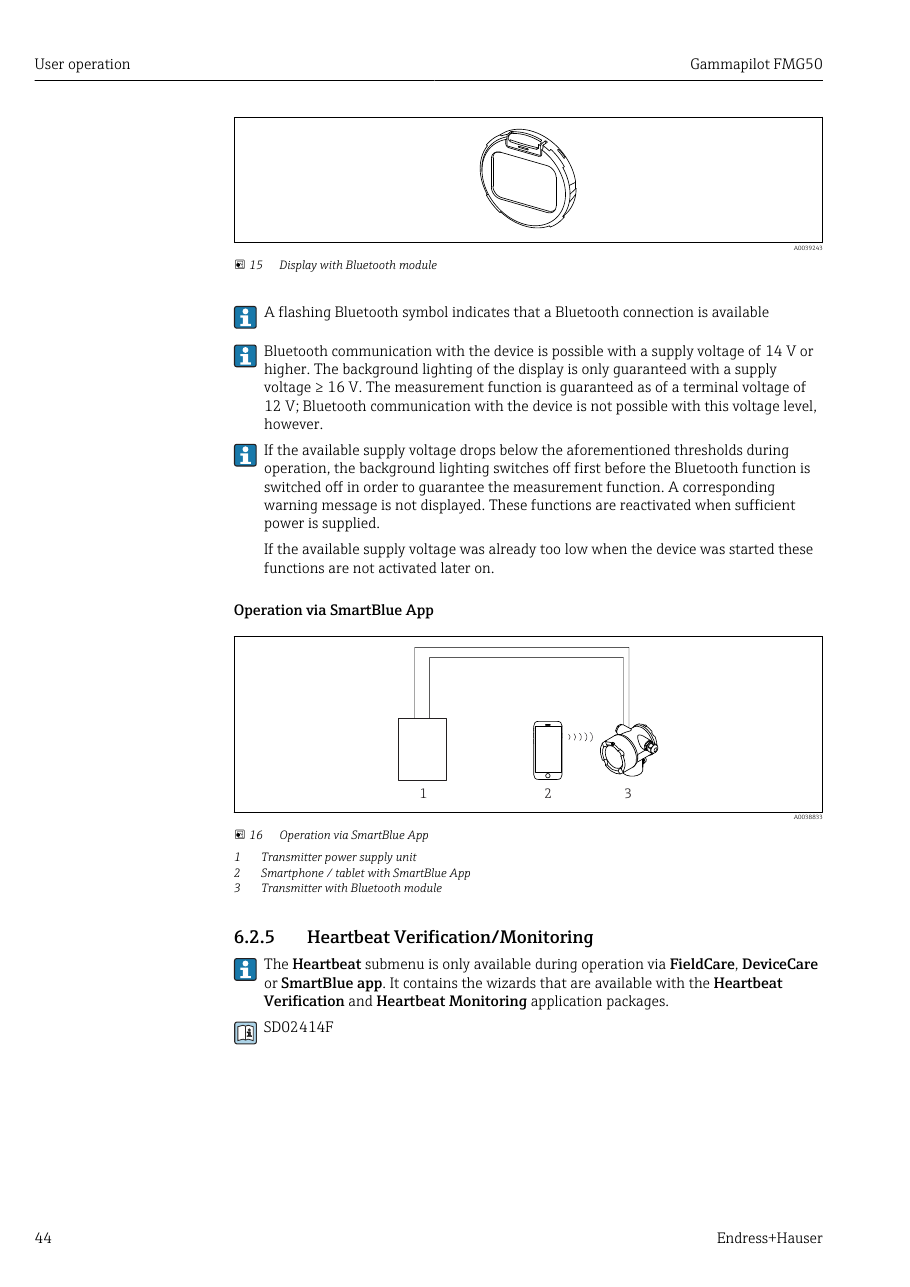

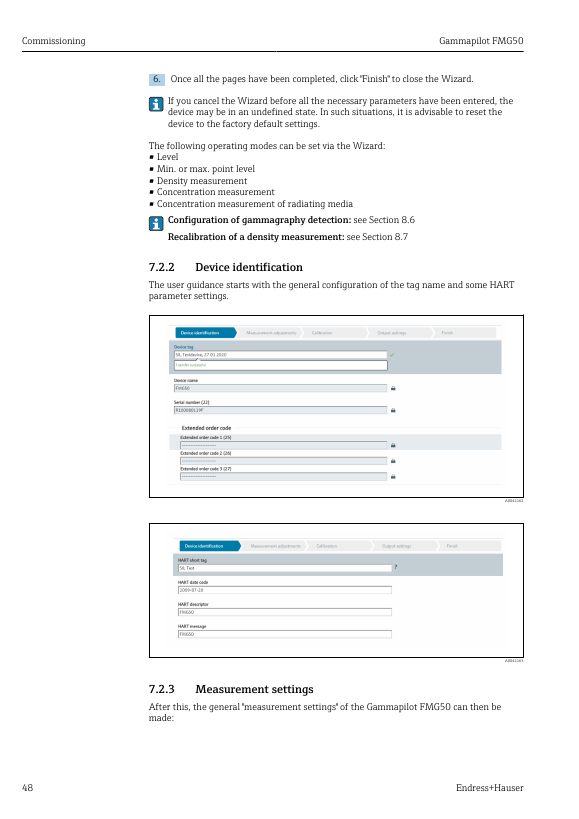

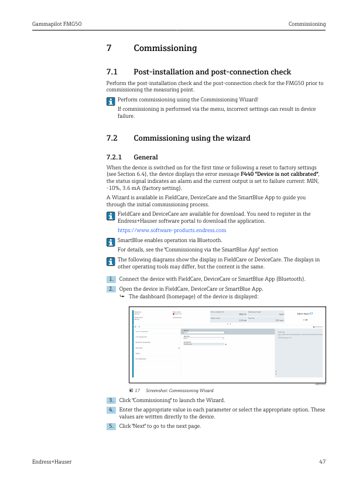

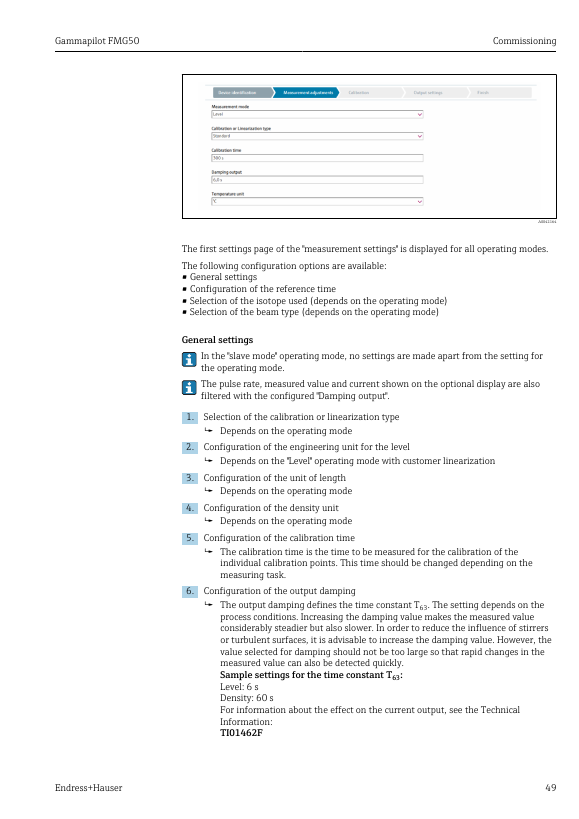

Part numberFMG50
