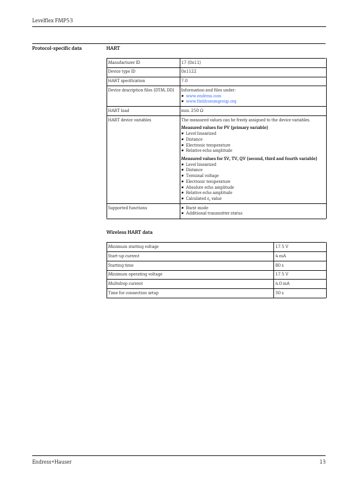

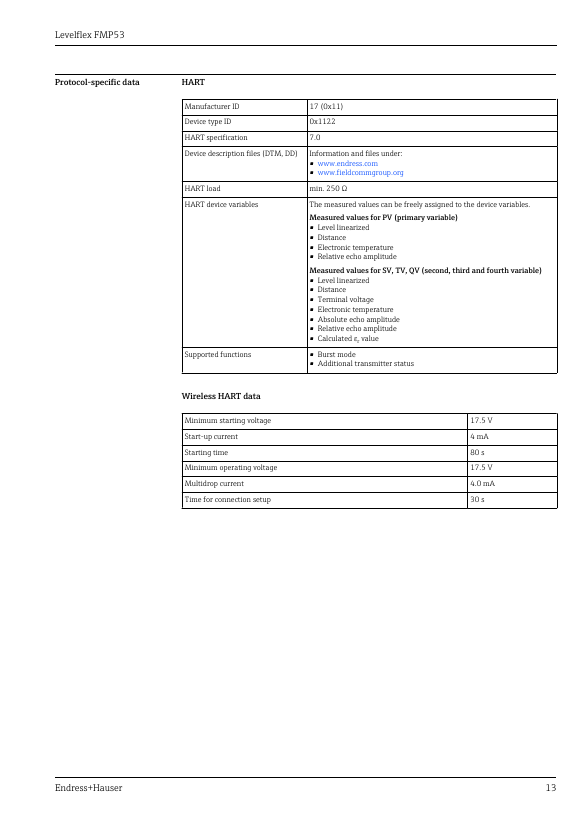

HART loadmin. 250 Ω
Process connectionMAJ DIN11864-1 A DN25 pipe DIN11866-A, slotted-nut, 316L
Torque for housing adapter20 Nm
Torque for probe rod4.5 Nm
Minimum bending radius50 mm (2")
Power supply2-wire, 4-20mA HART, passive
Terminal voltage U at the device11.5 to 35 V
Maximum load R500 W
Elektrische AnschlusswerteU = 16 … 35 VDC, I = 0 … 40 mA
InnenwiderstandRI < 880 Ω
IsolationsspannungenPotenzialfrei, Isolationsspannung 1 350 VDC gegen Spannungsversorgung und 500 VA
SchaltverzögerungFrei programmierbar im Bereich 0 … 100 s, getrennt für Ein- und Ausschaltpunkt
Klemmenspannung U am Gerät13,5 … 35 V
Maximale Bürde R, abhängig von der Versorgungsspannung U0 des Speisegeräts500
Zulässige Restwelligkeit bei f = 100 … 10 000 HzUSS < 10 mV
K: 4-Draht 90-253VAC; 4-20mA HART90 … 253 VAC (50 … 60 Hz), Überspannungskategorie II 500 Ω
L: 4-Draht 10,4-48VDC; 4-20mA HART10,4 … 48 VDC
A: 2-Draht; 4-20mA HART< 0,9 W
B: 2-Draht; 4-20mA HART, Schaltausgang< 0,9 W
C: 2-Draht; 4-20mA HART, 4-20mA< 2 x 0,7 W
Nennstrom3,6 … 22 mA
Ausfallsignal (NAMUR NE43)einstellbar: 3,59 … 22,5 mA
Nennstrom PROFIBUS PA14 mA
Nennstrom FOUNDATION Fieldbus15 mA
Ui17,5 V
Ii550 mA
Pi5,5 W
Li10 μH
Biegefestigkeit10 Nm
Betriebshöhe• Generell bis 2 000 m (6 600 ft) über Normalnull. • Über 2 000 m (6 600 ft) unt
SchutzartGetestet nach: • Bei geschlossenem Gehäuse : IP68, NEMA6P (24 h bei 1,83 m (6 ft
SchwingungsfestigkeitDIN EN 60068-2-64 / IEC 60068-2-64: 20 … 2 000 Hz, 1 (m/s2)2/Hz
Anschlussstück304 (1.4301)
Nutmutter304 (1.4301)
Material1.4435 (AISI 316L)
Weight0,22 kg (0,48 lbs)
CertificationsStandard-Ausführung: 71041381
Aderquerschnitt0,5…2,5 mm2
Maximale Transportgewicht18 kg (39.6 lbs)
Wetterschutzhaube b54 mm (2,13 in)
Rohrdurchmesser80 mm
MediengruppeSonstig (DK ³ 1,9)
Temperatur-20 a +150 °C
Temperatura-20 ... +150 °C (-4 ... +302 °F)
Pressionefino a +16 bar (fino a +232 psi)
Campo di misuraasta fino a 6 m (20 ft)
Part numberFMP53
