Supply voltage10 to 30 V DC

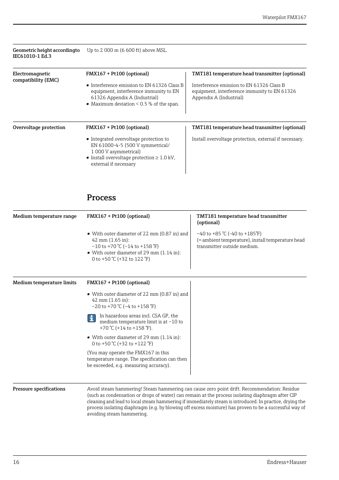

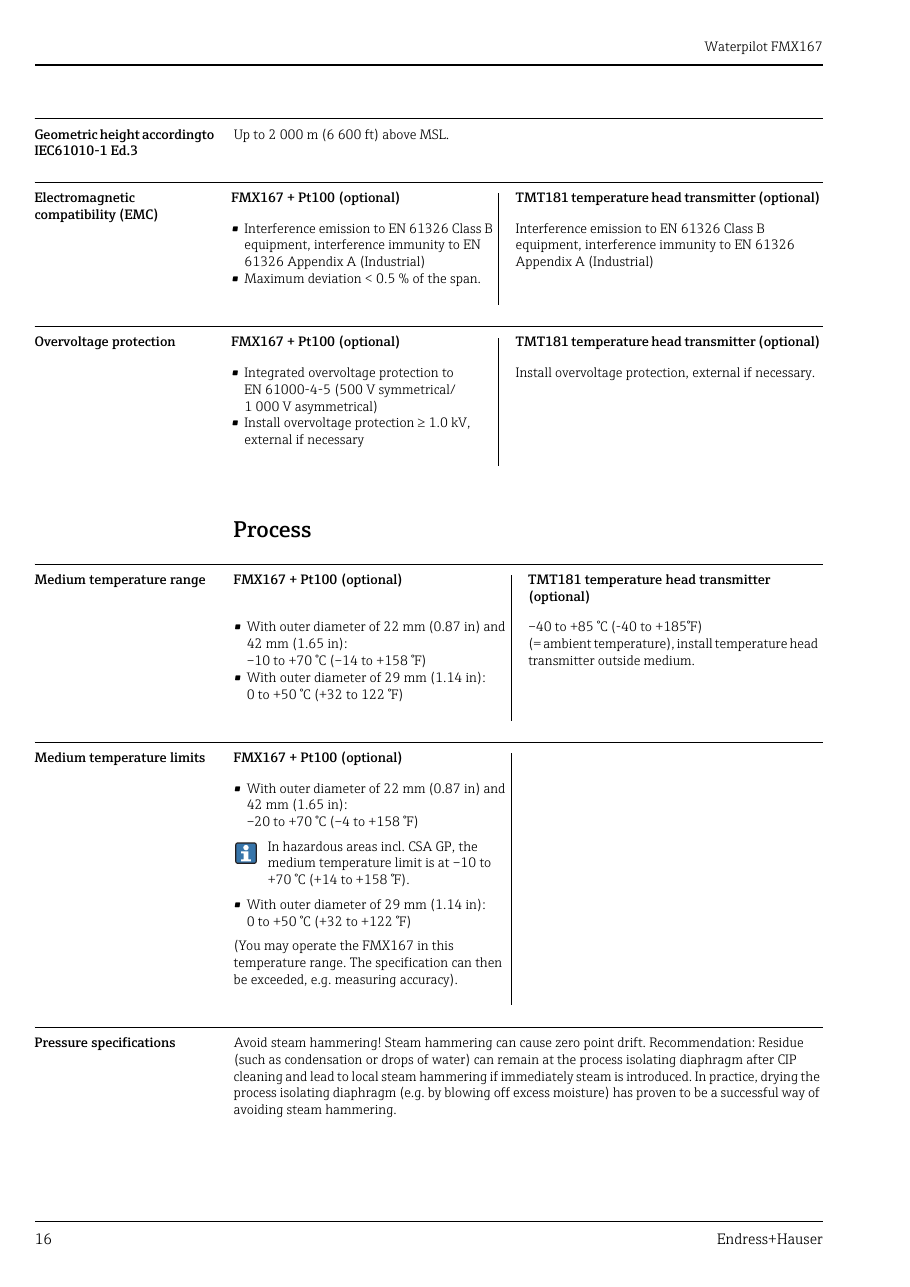

Geometric heightUp to 2 000 m (6 600 ft) above MSL
Electromagnetic compatibility (EMC)FMX167 + Pt100 (optional) Interference emission to EN 61
Overvoltage protectionFMX167 + Pt100 (optional) Integrated overvoltage protect
Medium temperature rangeFMX167 + Pt100 (optional) With outer diameter of 22 mm (
Medium temperature limitsFMX167 + Pt100 (optional) With outer diameter of 22 mm (

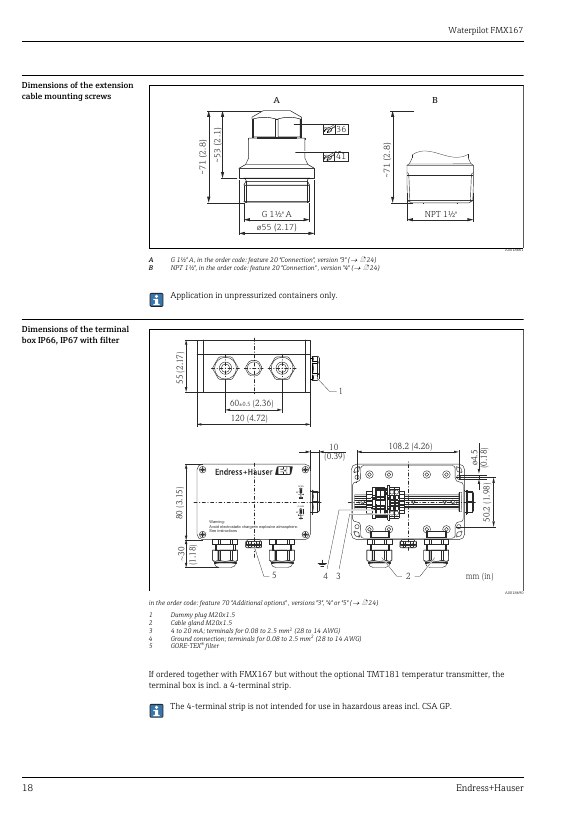

Dimensions of the extension cable mounting screws A36
Dimensions of the extension cable mounting screws B53 (2.1)
Dimensions of the terminal box55 (2.17)

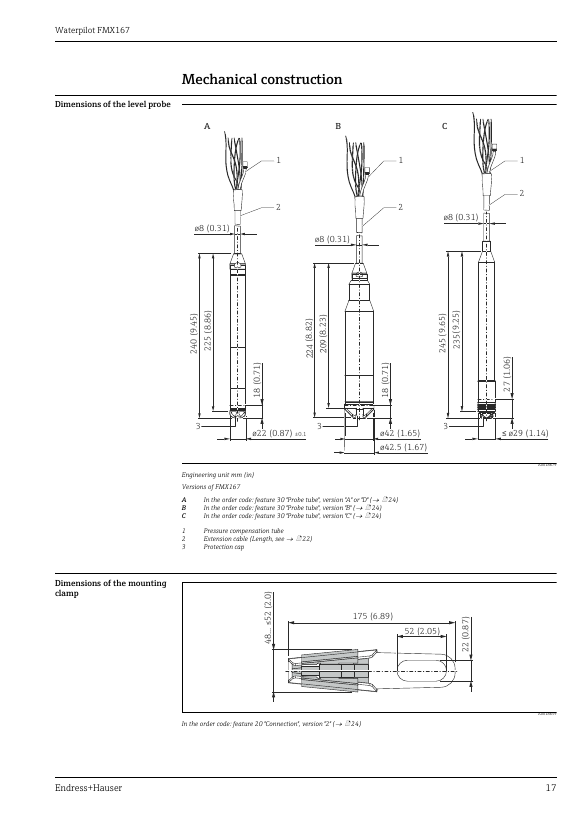

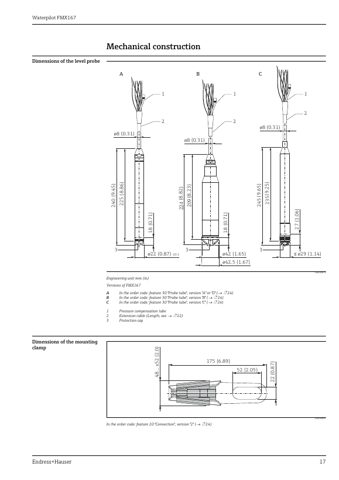

Weight of level probe, outer diameter 22 mm290 g
Weight of level probe, outer diameter 42 mm1150 g
Weight of level probe, outer diameter 29 mm340 g
Weight of extension cable (PE)52 g/m
Weight of extension cable (PUR)60 g/m
Weight of extension cable (FEP)108 g/m
Weight of mounting clamp170 g
Weight of extension cable mounting screw G 1½" A770 g
Weight of extension cable mounting screw NPT 1½"724 g
Weight of terminal box235 g
Weight of temperature head transmitter TMT18140 g
Additional weight300 g
Weight of testing adapter39 g
Material in contact with process316L (1.4404/1.4435)
Dummy plug M20x1.5PBT-GF30
Pressure compensation tubePA6-GF10, ePTFE
Cover cable mounting screw304 (1.4301)
Clamping jawsPA66-GF35
Mounting screw adapter304 (1.4301)
Total outer diameter8.0 mm (0.31 in) ±0.25 mm (±0.01 in)
Cross-section3 x 0.227 mm2 (3 x 26 AWG) + pressure compensation tube with Teflon filter
Cable resistance per wire≤ 0.09 Ω/m
Temperaturbeständigkeit der Anschlusskabelt >85°C
Gewicht Pegelsonde, Außendurchmesser 22 mm290 g (10,228 oz)
Gewicht Pegelsonde, Außendurchmesser 42 mm1150 g (40,561 oz)
Gewicht Pegelsonde, Außendurchmesser 29 mm340 g (11,992 oz)
Gewicht Tragkabel PE52 g/m (0,035 lbs/1 ft)
Gewicht Tragkabel PUR60 g/m (0,040 lbs/1 ft)
Gewicht Tragkabel FEP108 g/m (0,072 lbs/1 ft)
Gewicht Abspannklemme170 g (5,996 oz)
Gewicht Kabelmontageschraube G 1½" A770 g (27,158 oz)
Gewicht Kabelmontageschraube NPT 1½"724 g (25,535 oz)
Gewicht Anschlusskasten235 g (8,288 oz)
Gewicht Temperaturkopftransmitter TMT18140 g (1,411 oz)
Gewicht Zusatzgewicht300 g (10,581 oz)
Gewicht Prüfadapter39 g (1,376 oz)
Material316L (1.4404/1.4435)
Leitungsquerschnitt0,08…2,5 mm2 (28...14 AWG)
CertificationsNSF 61-Zulassung
Kabelmarkierungstoleranz (Kabellänge < 5 m)±17,5 mm
Kabelmarkierungstoleranz (Kabellänge > 5 m)±0,2 %
Temperaturbeständigkeit–30...+100 °C
SchutzkappePPO (Polyphenylenoxid) für FMX167 mit Außendurchmesser 22 mm und 29 mm, PFA (Per
Abspannklemme1.4404 (AISI 316L) und glasfaserverstärktes PA (Polyamid)
Tragkabel-Montageschraube G 1 ½ A1.4301 (AISI 304)
Tragkabel-Montageschraube 1 ½ NPT1.4301 (AISI 304)
Gesamtaußendurchmesser Tragkabel8,0 mm (0.31 in) ±0,25 mm (±0.01 in)
Fmx1673 x 0,227 mm2 (3 x 26 AWG) + Druckausgleichsschlauch mit Teflonfilter
FMX167 mit Pt100 (optional)7 x 0,227 mm2 (7 x 26 AWG) + Druckausgleichsschlauch mit Teflonfilter
DruckausgleichsschlauchAußendurchm. 2,5 mm (0.1 in), Innendurchm. 1,5 mm (0.06 in)
Kabelwiderstand pro Ader 0,09 /m
Minimaler Biegeradius120 mm (4.72 in)
Zugfestigkeitmax. 950 N (213.56 lbf)
Kabel-auszugskrafttypisch 400 N (89.92 lbf) PE, FEP / typisch 150 N (33.72 lbf) PUR

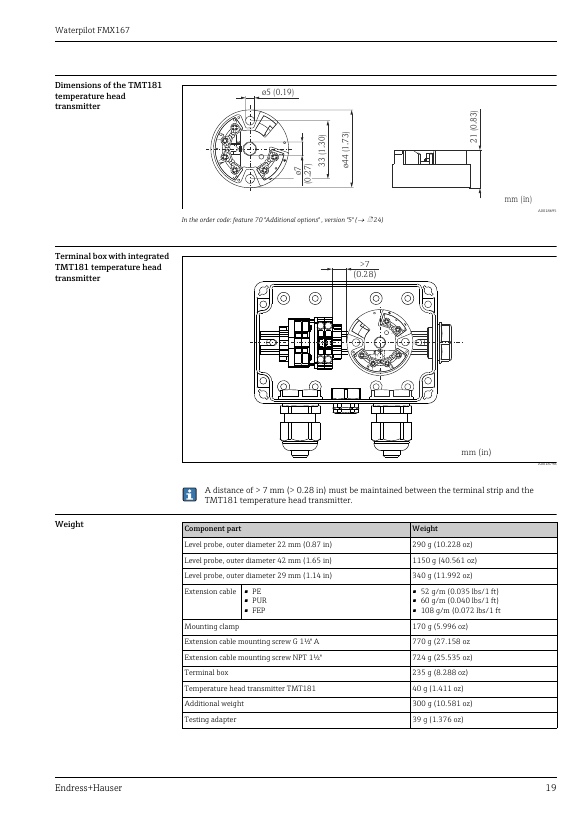

Abmessungen Temperatur-kopftransmitter TMT181ø5 (0.19) 21 (0.83) ø44 (1.73) 33 (1.30) (0.27) ø7 mm (in)
Gewicht Pegelsonde, Außendurchmesser 22 mm (0,87 in)290 g (10,228 oz)
Gewicht Pegelsonde, Außendurchmesser 42 mm (1,65 in)1150 g (40,561 oz)
Gewicht Pegelsonde, Außendurchmesser 29 mm (1,14 in)340 g (11,992 oz)

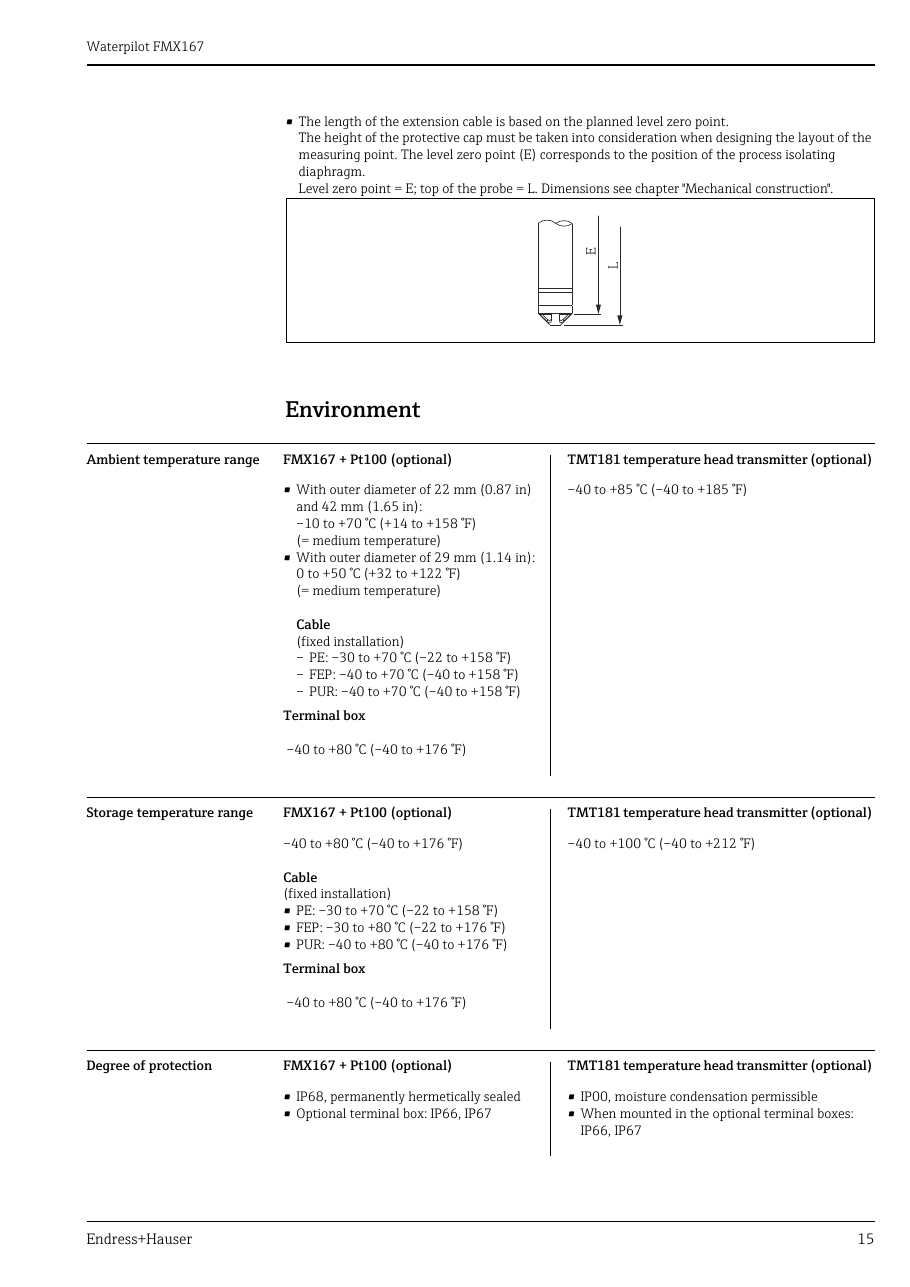

Storage temperature range FMX167–40 to +80 °C
Storage temperature range TMT181–40 to +100 °C
Storage temperature range Terminal box–40 to +80 °C
Material1.4301 (AISI 304)
Adapter weight39 g
Maximum pressure for the supplied quick hose gland10 bar (145 psi)
Versorgungsspannung10…30 V DC
Ausgangssignal4…20 mA
Part numberFMX167
