CertificationsNSF/ANSI 61
Counter limit overruns sensor Tmax0 to 65 535
Counter underruns of user limit Tmin0 to 65 535
Counter overruns of user limit Tmax0 to 65 535
Minimum terminal voltage0.0 to 50.0 V
Low alert value-35 °C
Counter overruns of user limit Pmax61, 71
Counter underruns of user limit Pmin61, 69
CRC device configuration122
Current Baseline noise56
Current Baseline signal54

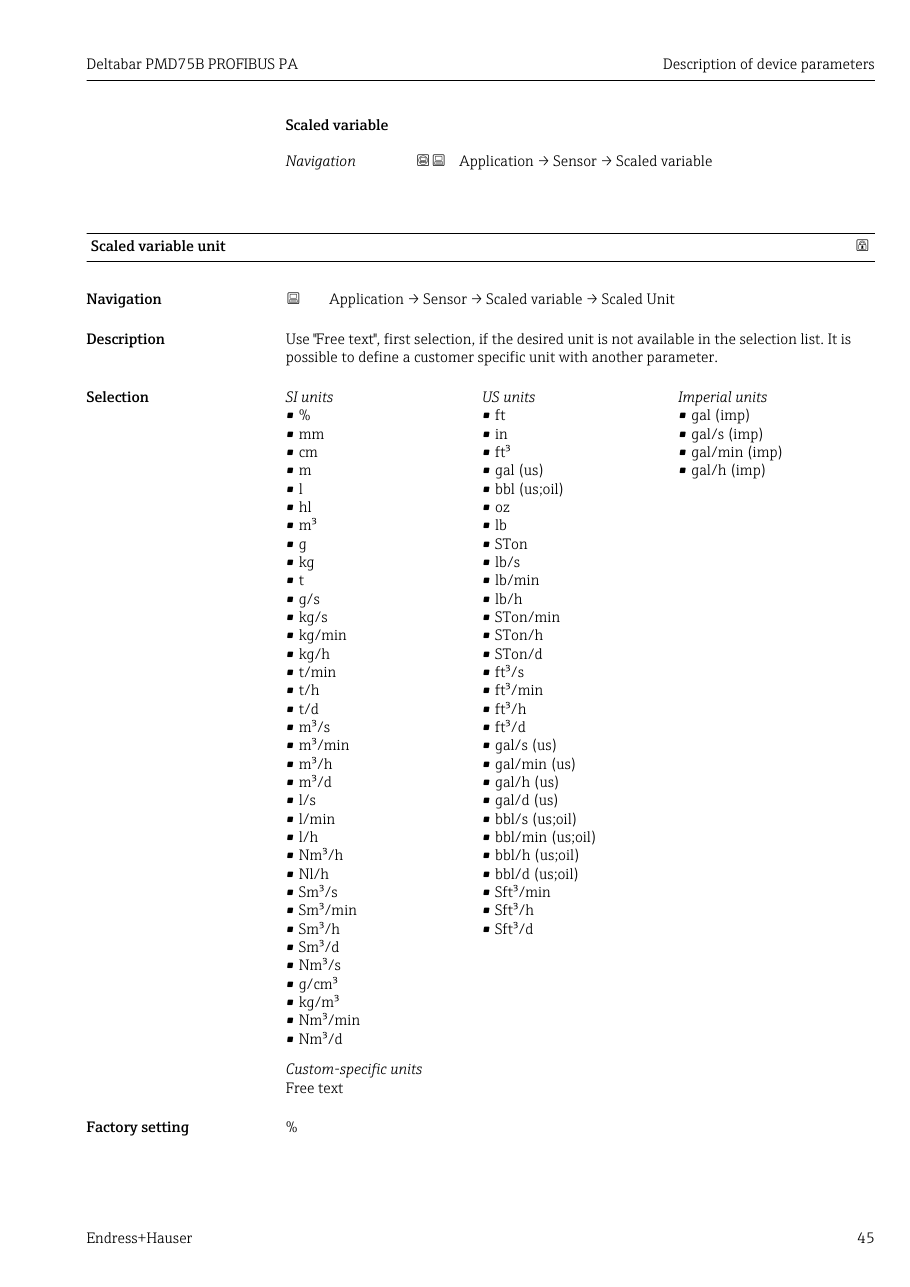

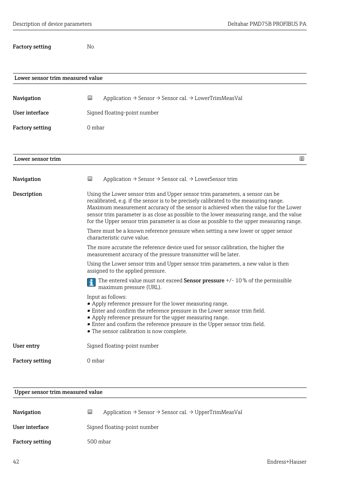

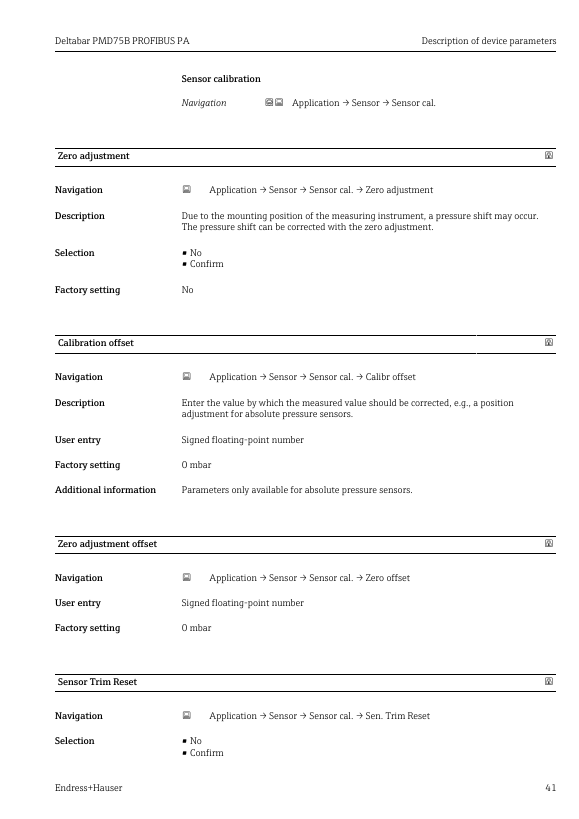

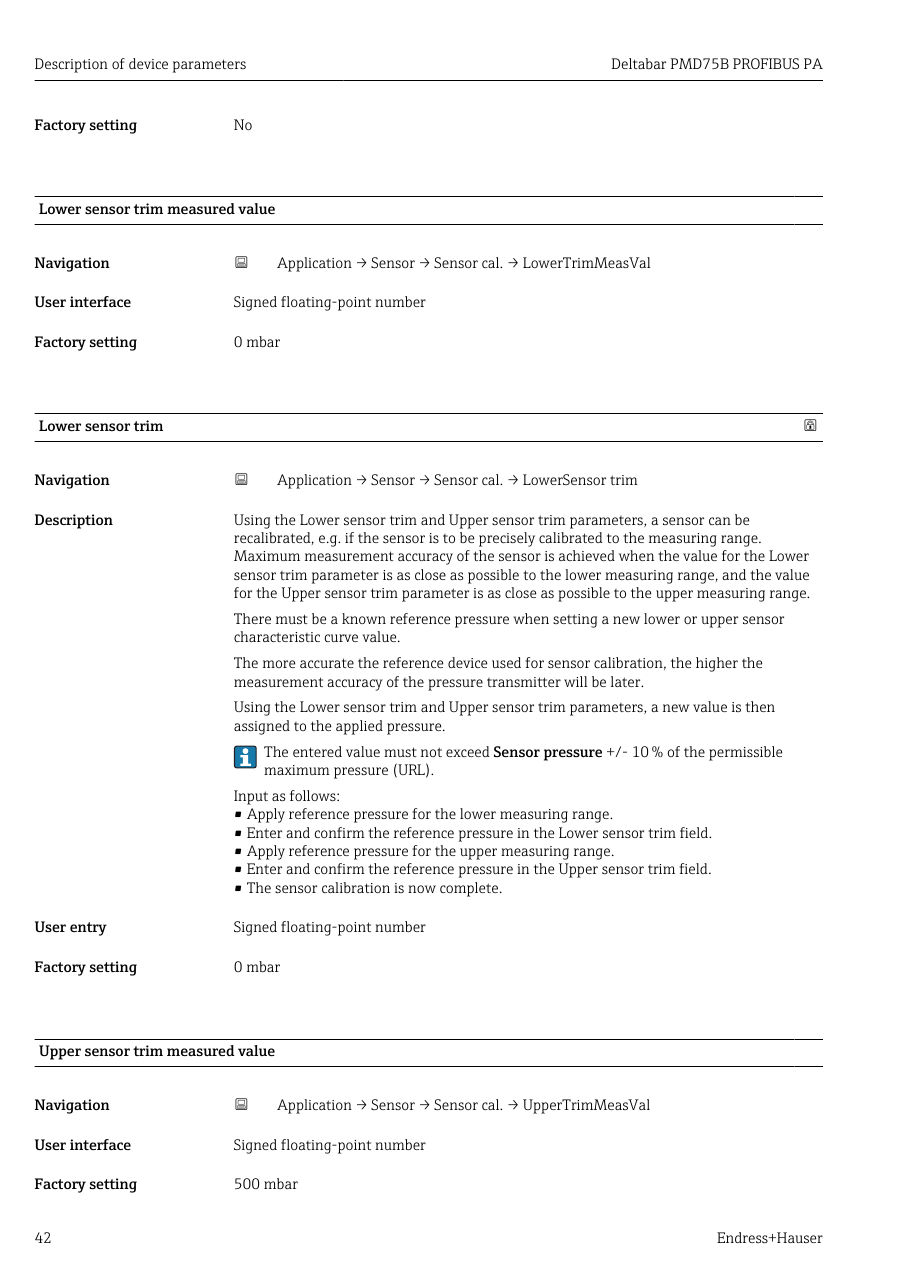

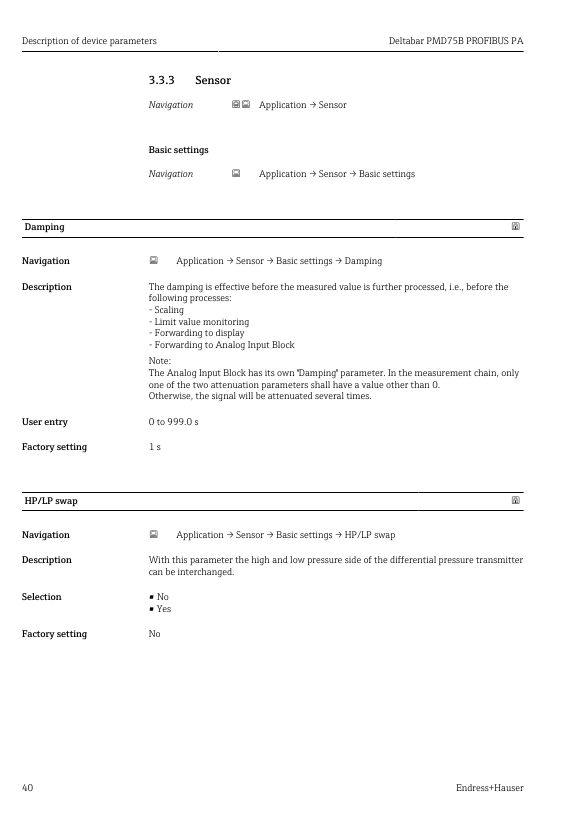

Damping34, 90, 98
Analog input 1 to 797
StandardPN 250 / 25 MPa / 3626 psi
Messzelle3000 (45) mbar (psi)
MWP 1)500 (7,5) bar (psi)
Opl250 (3626) bar (psi)
Berstdruck 2) 3) 4)375 (5625) bar (psi)
Druckmessbereichebis zu 250 bar (3 750 psi) (Relativdruck und Absolutdruck) und 40 bar (600 psi)
Statischer Druckbis zu 420 bar (6 300 psi)
Genauigkeitbis zu ±0,035%
Url16 bar (240 psi)
Kalibrierte/Justierte Messspanne0 ... 8 bar (0 ... 120 psi)
Urv8 bar (120 psi)
Maximaler Messbereich40000 (600) mbar (psi)
Berstdruck1320 (19140) bar (psi)
Mwp420 (6092) bar (psi)
Minimaler statischer Druck bei Referenzbedingungen25 mbar (0,0375 psi)
Minimaler statischer Druck bei 85 °C (185 °F)250 mbar (4 psi)
Minimale Anlaufspannung10,5 V
Anlaufstrom3,6 mA
Minimale Betriebsspannung10,5 V
Antwortzeit HART Azyklischmin. 330 ms, typisch 590 ms
Antwortzeit HART Zyklisch (Burst)min. 160 ms, typisch 350 ms
Antwortzeit PROFINET mit Ethernet-APL Zyklischmin. 32 ms
Antwortzeit PROFIBUS PA Azyklischca. 60 ms bis 70 ms
Antwortzeit PROFIBUS PA Zyklischca. 10 bis 13 ms
Referenzbedingungen Umgebungstemperatur TAkonstant, im Bereich +22 … +28 °C (+72 … +82 °F)
Referenzbedingungen Feuchte jkonstant, im Bereich 5 bis 80 % rF ± 5 %
Referenzbedingungen Umgebungsdruck pUkonstant, im Bereich 860 … 1 060 mbar (12,47 … 15,37 psi)
Referenzbedingungen MembranwerkstoffAISI 316L (1.4435), Alloy C276, Monel
Versorgungsspannung24 V DC ±3 V DC
E2E - Elektronikfehler• 4...20 mA: 0,05 %
• Digitalausgang HART: 0 %
• Digitalausgang PROFINET: 0 %
•
E3M - Hauptfehler statischer Druck10 mbar (0,15 psi) Messzelle
• Standard
• Einfluss auf den Nullpunkt: ±0,23 ·
500 mbar Messzelle7,5 psi
3 bar Messzelle45 psi
16 bar Messzelle240 psi
40 bar Messzelle600 psi
Langzeitstabilität1 Jahr: ±0,20 %
Druckmesszelle160 bar (2 400 psi) und 250 bar (3 750 psi)
SprungantwortzeitTotzeit (t1): Maximal 50 ms, Zeitkonstante T63 (t2): Maximal 450 ms, Zeitkonstan
Druckmessung160 bar (2 400 psi) und 250 bar (3 750 psi)
Minimaler Biegeradius120 mm
Kabel-auszugskraft450 N
Umgebungstemperaturbereich–40 … +85 °C (–40 … +185 °F)
Prozesstemperatur+85 °C (+185 °F)
Explosionsgeschützte Umgebungstemperatur–54 … +85 °C (–65 … +185 °F)
Betriebshöhebis zu 5 000 m (16 404 ft)
KlimaklasseKlasse 4K26 (Lufttemperatur: –20 … +50 °C,
SchutzartIP66/68, TYPE 4X/6P (IP68: (1.83 mH2O für 24 h))
Measuring range10 mbar (0,15 psi) und 30 mbar (0,45 psi) (nur bis PN100)
Sinus Schwingung IEC62828-110 Hz…60 Hz: ±0,21 mm (0,0083 in)
Schock30 g
Maximale zulässige Prozesstemperatur am Ventilblock110 °C
Gewindetiefe15 mm (0,59 in)
Einkammergehäuse1,1 kg (2,43 lb)
Zweikammergehäuse Aluminium1,4 kg (3,09 lb)
Zweikammergehäuse Edelstahl3,3 kg (7,28 lb)
Zweikammergehäuse L-Form1,7 kg (3,75 lb)
PE-Kabel 2 Meter0,18 kg
PE-Kabel 5 Meter0,35 kg
FEP-Kabel 5 Meter0,62 kg
Prozessanschlüsse aus 316L3,2 kg
Prozessanschlüsse aus Alloy C2763,5 kg
NPT1/4-18 Coplanar kompatibel, Superduplex3,14 kg
Druckgeräte mit zulässigem Druck ≤ 200 bar200 bar
Druckgeräte mit zulässigem Druck > 200 bar200 bar
druckhaltendes Volumen< 0,1 l
Crn-zulassung262 bar (3 800 psi)
seitliche Entlüftungsventile (sv)690 bar (10 005 psi)
PTFE (PN250)1 250 bar (18 125 psi)
KommunikationstypEthernet Advanced Physical Layer 10BASE-T1L
BaudratenAutomatische 10 Mbit/s mit Vollduplex-Erkennung
ZykluszeitenAb 32 ms
GeräteprofilApplication interface identifier 0xB310 Generisches Gerät
Hersteller-id0x11
GerätetypkennungA231
Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen1000 V
Zündspannung400 VDC
Nennableitstrom10 kA
Weight1,7 kg (3,75 lb)
Gehäuse-Adapter1,21 lb
Prozessanschluss-adapter0,79 lb
PE-Kabel 10 Meter1,41 lb
Montagehalter1,01 lb
Zubehörsiehe Zubehör-Dokument SD01553P
SeparatgehäuseMontagehalter: Halter: AISI 316L (1.4404), Schrauben und Muttern: A4-70, Halbsch
Typenschild EdelstahlgehäuseMetallisches Typenschild aus 316L (1.4404), Befestigung des Typenschildes (Niete
KabeleinführungenVerschraubung M20: Kunststoff, Messing vernickelt oder 316L (abhängig von bestel
FüllflüssigkeitInertes Öl (nicht für Temperaturen unterhalb –20 °C (–4 °F) geeignet)
Verbindung zwischen Gehäuse und ProzessanschlussAISI 316L (1.4404)
MesszellenkörperAISI 316L (1.4404)
500 mbar (7,5 psi) MesszelleEinfluss auf den Nullpunkt: ±0,07 % · TD pro 70 bar (1 050 psi)
3 bar (45 psi) MesszelleEinfluss auf den Nullpunkt: ±0,049 % · TD pro 70 bar (1 050 psi)
16 bar (240 psi) und 40 bar (600 psi) MesszelleEinfluss auf den Nullpunkt: ±0,049 % · TD pro 70 bar (1 050 psi)
Vibrationsfestigkeit10 Hz…60 Hz: ±0,35 mm (0,0138 in) 30 g, 60 Hz…1000 Hz: 5 g
Pmax80 bar
Tmax60 °C
Maximale zulässige Prozesstemperatur an dem Ventilblock110 °C (230 °F)
Tambient temperature max85 °C − 2,8 ⋅ (TProzess_Temperature − 85 °C)
Höhe bei Deckel mit Sichtfenster aus Glas (Geräte für Ex d, Staub Ex)144 mm (5,67 in) mm (in)
GewindestiftDIN 915 M 6x8 A2-70
KugelDIN 5401 (1.3505)
KalibrationKalibrierzertifikat 5-Punkt; Kalibrierzertifikat 10-Punkt, rückführbar ISO/IEC 1
DruckgeräterichtlinieDruckgeräte mit zulässigem Druck ≤ 200 bar (2 900 psi)
max. zulässiger Druck200 bar
Kabelkapazität45 … 200 nF/km
Schleifenwiderstand15 … 150 Ĩ/km
Kabelinduktivität0,4 … 1 mH/km
Schleifenstrom245
Unbenutzt250
Biegeradius≥ 120 mm
Maximale Drehung des Gehäuses380°
Feststellschraubemaximal 1,5 Umdrehungen
Sicherungsschraubemaximal 3,5 Nm
Nennstrom4...20 mA HART
Klemmbereich0,5 … 2,5 mm2 (20 … 14 AWG)
Schutzleiter oder Erdung des KabelschirmsBemessungsquerschnitt > 1 mm2 (17 AWG)
KabelaußendurchmesserØ5 … 12 mm (0,2 … 0,47 in)
HART Kommunikationswiderstand250
Referenzgenauigkeitbis ±0,035 %

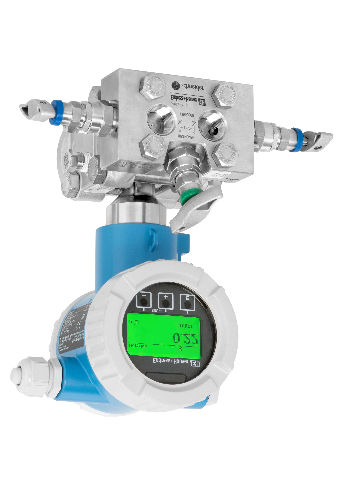

Part numberPMD75B
